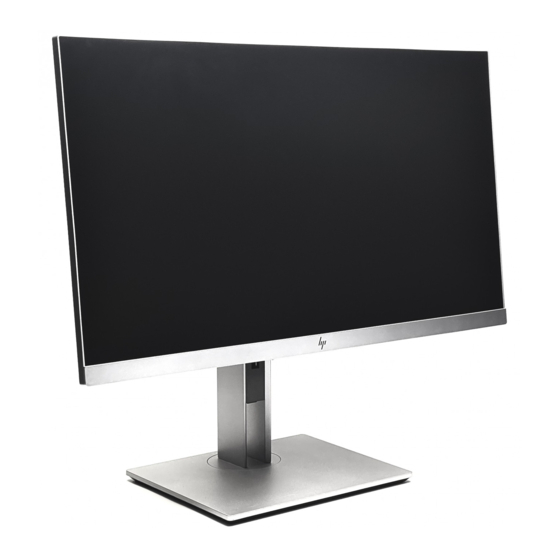

- Seite 1 Benutzerhandbuch...
- Seite 2 Windows ist entweder eine eingetragene Marke oder eine Marke der Microsoft Corporation in den USA und/oder anderen Ländern. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden.
- Seite 3 Einführung Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors, die Verwendung der Software und technische Daten. VORSICHT! Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu Tod oder zu schweren Verletzungen führen könnte. ACHTUNG: Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu kleineren oder mäßigen Verletzungen führen könnte.
- Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ..............................1 Wichtige Sicherheitshinweise ..........................1 Produktmerkmale und Komponenten ........................2 Funktionen ............................2 Komponenten auf der Rückseite ......................3 Bedienelemente auf der Vorderseite ....................4 Einrichten des Monitors ............................5 Aufstellen des Monitorständers ......................5 Anschließen der Kabel ......................... 6 Einstellen des Monitors ........................ - Seite 6 4 Wartung des Monitors ..........................24 Richtlinien zur Wartung ............................24 Reinigen des Monitors ............................24 Versenden des Monitors ............................25 Anhang A Technische Daten ..........................26 55-cm-/21,5-Zoll-Modell ............................ 26 58,4-cm-/23-Zoll-Modell ............................ 26 60,5-cm-/23,8-Zoll-Modell ..........................27 61-cm-/24-Zoll-Modell ............................28 68,5-cm-/27-Zoll-Modell ............................ 28 Voreingestellte Bildschirmauflösungen ......................
-
Seite 7: Einführung
Arbeiten für Computerbenutzer beschrieben. Das Handbuch für sicheres und angenehmes Arbeiten enthält auch wichtige Informationen zur elektrischen und mechanischen Sicherheit. Das Handbuch für sicheres und angenehmes Arbeiten ist im Internet verfügbar unter http://www.hp.com/ergo. WICHTIG: Schließen Sie zum Schutz des Monitors sowie des Computers alle Netzkabel für den Computer und die Peripheriegeräte (z. -
Seite 8: Produktmerkmale Und Komponenten
HINWEIS: Dieses Produkt ist zur Unterhaltung geeignet. Stellen Sie den Monitor in einer kontrolliert beleuchteten Umgebung auf, um Störungen durch Umgebungslicht und helle Oberflächen zu vermeiden, die zu störenden Spiegelungen auf dem Bildschirm führen können. Produktmerkmale und Komponenten Funktionen In diesem Handbuch werden die Funktionen der folgenden Monitore beschrieben: 55 cm (21,5 Zoll) sichtbarer Bildschirmbereich mit einer Auflösung von 1920 x 1080, Möglichkeit ●... -
Seite 9: Komponenten Auf Der Rückseite
Sicherheits- und Zulassungsinformationen finden Sie in den Produktmitteilungen auf Ihrer optischen Disc oder in Ihrer Dokumentation. Um Updates für das Benutzerhandbuch zu Ihrem Produkt zu finden, gehen Sie zu http://www.hp.com/support. Wählen Sie Finden Sie Ihr Produkt und folgen Sie den Anleitungen auf dem Bildschirm. -
Seite 10: Bedienelemente Auf Der Vorderseite
Auswahl der häufigsten Vorgänge zu ermöglichen. Weitere Informationen finden Sie in Zuweisen der Funktionstasten auf Seite Betriebstaste Mit dieser Taste schalten Sie den Monitor ein- bzw. aus. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Mediothek von HP unter http://www.hp.com/go/ sml. Kapitel 1 Einführung... -
Seite 11: Einrichten Des Monitors
Einrichten des Monitors Aufstellen des Monitorständers WICHTIG: Achten Sie bei der Handhabung des Monitors darauf, die Oberfläche des LCD-Bildschirms nicht zu berühren. Auf den Bildschirm ausgeübter Druck kann uneinheitliche Farben oder eine Fehlausrichtung der Flüssigkristalle verursachen. Derartige Veränderungen des Bildschirms sind irreversibel. Legen Sie den Monitor mit der Vorderseite auf eine mit einem sauberen, trockenen Tuch abgedeckte ebene Fläche. -
Seite 12: Anschließen Der Kabel
Anschließen der Kabel HINWEIS: Der Monitor wird mit bestimmten Kabeln geliefert. Nicht alle in diesem Abschnitt gezeigten Kabel sind im Lieferumfang des Monitors enthalten. Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Bevor Sie die Kabel anschließen, müssen Sie sie durch das Kabelführungsloch in der Mitte des Ständers verlegen. - Seite 13 Schließen Sie ein Ende eines DisplayPort-Kabels an den DisplayPort-IN-Anschluss an der Rückseite ● des Monitors und das andere Ende an den DisplayPort-Anschluss am Quellgerät an. Schließen Sie ein Ende eines HDMI-Kabels an den HDMI-Anschluss an der Rückseite des Monitors ● und das andere Ende an den HDMI-Anschluss des Quellgeräts an.
- Seite 14 Schließen Sie den Typ-B-Stecker des USB-Upstream-Kabels an den USB-Upstream-Anschluss an der Rückseite des Monitors an. Schließen Sie dann den Typ-A-Stecker des Kabels an den USB-Downstream- Anschluss am Quellgerät an. Schließen Sie ein Ende des Netzkabels am Netzanschluss an der Rückseite des Monitors und das andere Ende an eine Netzsteckdose an.
-
Seite 15: Einstellen Des Monitors
Einstellen des Monitors Kippen Sie den Displaykopf nach vorne oder hinten, so dass Sie bequem auf den Bildschirm schauen können. Drehen Sie den Displaykopf nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. Einrichten des Monitors... - Seite 16 Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die Oberkante des Monitorrahmens sollte nicht höher sein als auf Augenhöhe. Für Benutzer mit Kontaktlinsen ist es ggf. angenehmer, den Monitor niedriger und leicht geneigt aufzustellen. Sie müssen den Monitor neu positionieren, wenn Sie Ihre Arbeitshaltung über die Dauer des Arbeitstags verändern.
-
Seite 17: Einschalten Des Monitors
HINWEIS: Um Informationen im Hochformat anzuzeigen, können Sie die auf der optischen Software- und Dokumentationsdisc enthaltene Software HP Display Assistant installieren. Das OSD-Menü kann ebenfalls gedreht und in eine Hochformatsposition gebracht werden. Rufen Sie zum Drehen des OSD- Menüs das OSD-Menü auf, indem Sie die Menü-Taste an der Monitorvorderseite drücken, im Menü die Option OSD Steuerung und dann die Option OSD Rotation (OSD drehen) auswählen. -
Seite 18: Installieren Eines Sicherheitskabels
Installieren eines Sicherheitskabels Sie können den Monitor mit einem optionalen Sicherheitskabel, das von HP erhältlich ist, an einem festen Objekt sichern. Montieren des Displaykopfes Der Displaykopf kann an einer Wand, einem Schwenkarm oder an einer anderen Montagevorrichtung befestigt werden. HINWEIS: Dieses Gerät ist für die Befestigung an einer UL- oder CSA-zertifizierten Wandhalterung geeignet. -
Seite 19: Entfernen Des Monitorständers
Entfernen des Monitorständers Sie können den Displaykopf vom Ständer abnehmen, um ihn an der Wand, einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. ACHTUNG: Stellen Sie vor der Demontage des Monitors sicher, dass der Monitor ausgeschaltet ist und alle Kabel abgezogen sind. Ziehen Sie alle am Monitor angeschlossenen Kabel ab. -
Seite 20: Anbringen Der Vesa-Montagehalterung
Anbringen der VESA-Montagehalterung Entfernen Sie die vier Schrauben aus den VESA-Montageöffnungen an der Rückseite des Displaykopfes. Befestigen Sie die Montageplatte an der Wand oder einem Schwenkarm Ihrer Wahl mithilfe der vier Schrauben, die aus den VESA-Öffnungen an der Rückseite des Displaykopfes entfernt wurden. Kapitel 1 Einführung... -
Seite 21: Verwendung Des Monitors
Legen Sie die optische Disc in das optische Laufwerk des Computers ein. Das optische Disc-Menü wird angezeigt. Öffnen Sie die Datei HP Monitor Software Information (Informationen zur HP Monitor-Software). Wählen Sie Install Monitor Driver Software (Monitortreibersoftware installieren) aus. Befolgen Sie die angezeigten Anleitungen. -
Seite 22: Herunterladen Aus Dem Internet
Herunterladen aus dem Internet Wenn Sie nicht über einen Computer oder ein Quellgerät mit einem optischen Laufwerk verfügen, können Sie die neueste Version der INF- und ICM-Dateien von der HP-Monitor-Support-Website herunterladen. Navigieren Sie zu http://www.hp.com/support. Wählen Sie Software/Treiber erhalten aus. -
Seite 23: Zuweisen Der Funktionstasten
Zuweisen der Funktionstasten Drücken Sie eine der vier Funktionstasten an der Frontblende, um die Tasten zu aktivieren und die Symbole über den Tasten anzuzeigen. Die werkseitigen Tastensymbole und Funktionen werden unten angezeigt. Taste Funktion Menü Öffnet das OSD-Menü (On-Screen Display). Information Öffnet das Menü... -
Seite 24: Verwenden Des Automatischen Ruhemodus
Das Reduzieren des blauen Lichts, das vom Display ausgestrahlt wird, verringert die Belastung Ihrer Augen durch blaues Licht. HP-Monitore bieten eine Einstellung, mit der das blaue Licht verringert und ein entspannenderes und weniger stimulierendes Bild für das Lesen auf dem Bildschirm geschaffen werden kann. -
Seite 25: Unterstützung Und Fehlerbeseitigung
Unterstützung und Fehlerbeseitigung Lösen häufiger Probleme In der folgenden Tabelle sind mögliche Probleme, die mögliche Ursache jedes Problems und die empfohlenen Lösungen aufgeführt. Problem Mögliche Ursache Lösung Die Anzeige ist leer oder Das Netzkabel ist nicht Schließen Sie das Netzkabel an. blinkt. -
Seite 26: Verwenden Der Funktion „Automat. Einstellung" (Analoger Eingang)
Automat. Einstellung öffnen aus. Das Testbild für die Einrichtung wird angezeigt. Drücken Sie die Taste oder eine andere Taste auf der Tastatur, um das Testmuster zu schließen. HINWEIS: Das Dienstprogramm für die automatische Einstellung des Testbildes kann unter http://www.hp.com/support heruntergeladen werden. Kapitel 3 Unterstützung und Fehlerbeseitigung... -
Seite 27: Optimierung Der Bildeinstellungen (Analoger Eingang)
Optimierung der Bildeinstellungen (analoger Eingang) Zwei OSD-Optionen können zur Verbesserung der Bildqualität eingestellt werden: Takt und Phasenlage (im OSD-Menü verfügbar). HINWEIS: Die Werte für „Takt“ und „Phasenlage“ können nur dann konfiguriert werden, wenn ein analoges Eingangssignal (VGA-Eingang) verwendet wird. Bei digitalem Signaleingang lassen sich die Werte nicht anpassen. -
Seite 28: Tastensperren
Weitere Informationen zur Nutzung Ihres Monitors erhalten Sie unter http://www.hp.com/support. Wählen Sie Finden Sie Ihr Produkt und folgen Sie den Anleitungen auf dem Bildschirm. Um ein Hardware- oder Software-Problem zu lösen, gehen Sie zu http://www.hp.com/support. Auf dieser Website erhalten Sie weitere Informationen zu Ihrem Produkt, darunter Links zu Diskussionsforen und Anweisungen für die Fehlerbehebung. -
Seite 29: Seriennummer Und Produktnummer Finden
Seriennummer und Produktnummer finden Die Seriennummer und die Produktnummer befinden sich auf einem Etikett auf der Rückseite des Monitors. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. HINWEIS: Zum Lesen des Etiketts muss der Monitorkopf möglicherweise geringfügig gekippt werden. -
Seite 30: Wartung Des Monitors
Sie ein Bildschirmschonerprogramm verwenden und den Monitor ausschalten, wenn Sie ihn nicht verwenden. HINWEIS: Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. Die Schlitze und Öffnungen im Gehäuse dienen der Belüftung. Diese Öffnungen dürfen nicht versperrt ●... -
Seite 31: Versenden Des Monitors
WICHTIG: Sprühen Sie das Reinigungsmittel auf ein Tuch, und wischen Sie die Bildschirmoberfläche mit dem feuchten Tuch vorsichtig ab. Sprühen Sie das Reinigungsmittel niemals direkt auf die Bildschirmoberfläche. Es kann hinter die Blende laufen und die Elektronik beschädigen. WICHTIG: Verwenden Sie keine Reinigungsmittel mit petroleumbasierten Inhaltsstoffen wie Benzol, Verdünnungsmitteln und flüchtigen Stoffen, um den Bildschirm und das Gehäuse des Monitors zu reinigen. -
Seite 32: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben von Herstellern von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http://www.hp.com/go/ quickspecs/ und suchen Sie nach Ihrem Monitormodell, um die modellspezifischen QuickSpecs zu finden. -
Seite 33: 60,5-Cm-/23,8-Zoll-Modell
Höhe (niedrigste Stelle) 32,22 cm 12,69 Zoll Tiefe 20,5 cm 8,08 Zoll Breite 52,1 cm 20,53 Zoll Maximale Grafikauflösung 1920 x 1080 Optimale Grafikauflösung 1920 x 1080 Umgebungsbedingungen – Temperatur 5 bis 35°C 41 bis 95°F Betriebstemperatur -20 bis 60°C -4 bis 140°F Lagertemperatur 5 % bis 95 %... -
Seite 34: 61-Cm-/24-Zoll-Modell
61-cm-/24-Zoll-Modell Display, Breitbildschirm 61 cm 24 Zoll Sichtbarer Anzeigebereich 61 cm Bildschirmdiagonale 24 Zoll Diagonale Maximalgewicht (ohne Verpackung) 6,36 kg 14,02 lb Abmessungen (mit Standfuß) 51,60 cm 20,31 Zoll Höhe (höchste Stelle) 36,60 cm 14,41 Zoll Höhe (niedrigste Stelle) 21,39 cm 8,43 Zoll Tiefe 53,2 cm... -
Seite 35: Voreingestellte Bildschirmauflösungen
Luftfeuchtigkeit (Lagerung) 5 % bis 95 % Netzanschluss 100–240 V Wechselstrom, 50/60 Hz Signaleingänge 1 HDMI-Anschluss, 1 DisplayPort-Anschluss, 1 VGA-Anschluss Voreingestellte Bildschirmauflösungen Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind werkseitig voreingestellt. Der Monitor erkennt die voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die Bildschirmanzeige. -
Seite 36: 60,5-Cm-/23,8-Zoll-Modell
1600 × 900 1680 × 1050 65,29 59,954 1920 × 1080 67,5 60,5-cm-/23,8-Zoll-Modell Voreins Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) tellung 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 ×... -
Seite 37: 68,5-Cm-/27-Zoll-Modell
68,5-cm-/27-Zoll-Modell Voreins Pixelformat Horiz. Frequ. (kHz) Vert. Frequ. (Hz) tellung 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 × 720 45,00 60,000 1280 × 800 49,702 59,810 1280 ×... - Seite 38 Hintergrundbeleuchtung wird ausgeschaltet, und die Netz-LED leuchtet gelb. Im Energiesparmodus verbraucht der Monitor 0,5 Watt. Der Normalbetrieb wird nach einer kurzen Aufwärmphase wieder aufgenommen. Anweisungen zum Einstellen der Energiesparfunktionen (manchmal auch als Energieverwaltungsfunktionen bezeichnet) finden Sie im Handbuch Ihres Computers. HINWEIS: Die oben beschriebene Energiesparfunktion funktioniert nur, wenn der Monitor an einen Computer angeschlossen ist, der ebenfalls Energiesparfunktionen unterstützt.
-
Seite 39: Anhang B Eingabehilfen
Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von assistiven Betriebssystem-Technologien und können so eingerichtet werden, dass sie mit zusätzlichen assistiven Technologien funktionieren. Verwenden Sie die Suchfunktion auf Ihrem Quellgerät, das an den Monitor angeschlossen ist, um weitere Informationen zu...
