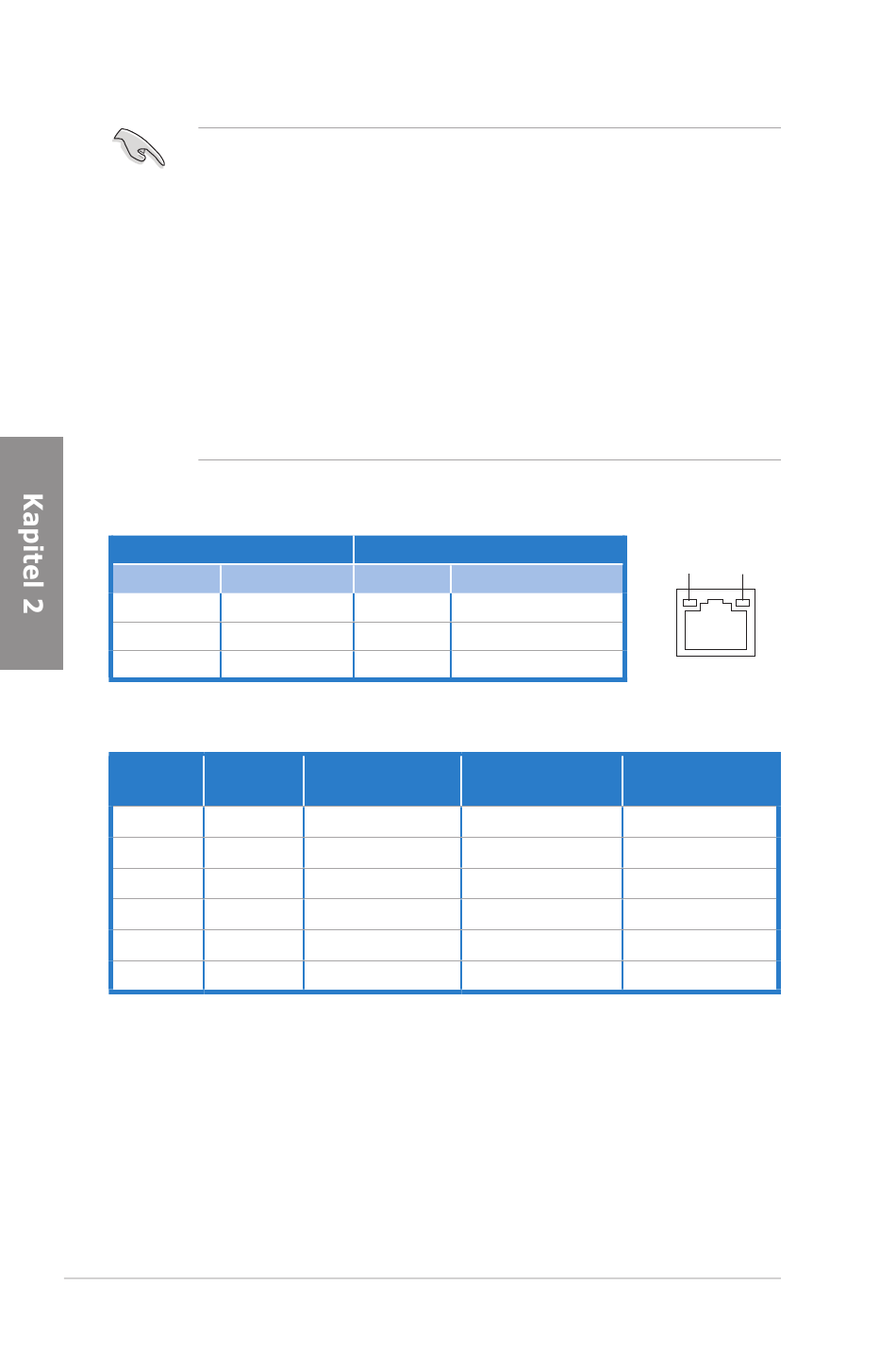

** LED-Anzeigen am LAN-Anschluss
Activity Link LED
Status
Beschreibung
Aus
Nicht verbunden Aus
Orange
Verbunden
Blinkend
Datenaktivität
*** Audio 2, 4, 6, or 8-channel configuration
Anschluss Headset
2-Kanal
Hellblau
Line In
Hellgrün
Line Out
Rosa
Mikrofon
Orange
–
Black
–
Black
–
2-48
Drücken Sie die Taste Clear CMOS zum löschen der BIOS-Einstellungsinformationen
nur, wenn das System aufgrund der Übertaktungseinstellungen nicht mehr reagiert.
Stecken Sie KEINEN zweckfremden Stecker in den externen SATA-Anschluss.
Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur
®
unter Windows
und nur nach der Installation eines USB 3.0-Treibers verwendet
werden.
USB 3.0-Geräte können nur als Datenspeicher verwendet werden.
Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle
USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden.
Falls Sie die Hot-Plug-Funktion der externen SATA-Anschlüsse verwenden
möchten, setzen Sie das Element ASMedia® 1061 SATA controllers in den BIOS-
Einstellungen zu [Enabled] und installieren Sie ASMedia® 1061 SATA controllers
von der Motherboard Support-DVD. Beziehen Sie sich auf Abschnitt 3.5.5 Onboard
Devices Configuration für Details.
Speed LED
Status
Orange
Grün
4-Kanal
Line In
Frontlautsprecher
Mikrofon
–
Rücklautsprecher
–
Beschreibung
10 Mbps-Verbindung
100 Mbps-Verbindung
1 Gbps-Verbindung
6-Kanal
8-Kanal
Line In
Seitenlautsprecher
Frontlautsprecher
Frontlautsprecher
Mikrofon
Mikrofon
Mitte/Subwoofer
Mitte/Subwoofer
Rücklautsprecher
Rücklautsprecher
–
Seitenlautsprecher
Kapitel 2: Hardware-Beschreibungen
ACT/LINK
SPEED
LED
LED
LAN port
