Asus Rog zenith II extreme Bedienungsanleitung

Asus Rog zenith II extreme Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG ZENITH II
EXTREME

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Rog zenith II extreme

Inhaltszusammenfassung für Asus Rog zenith II extreme

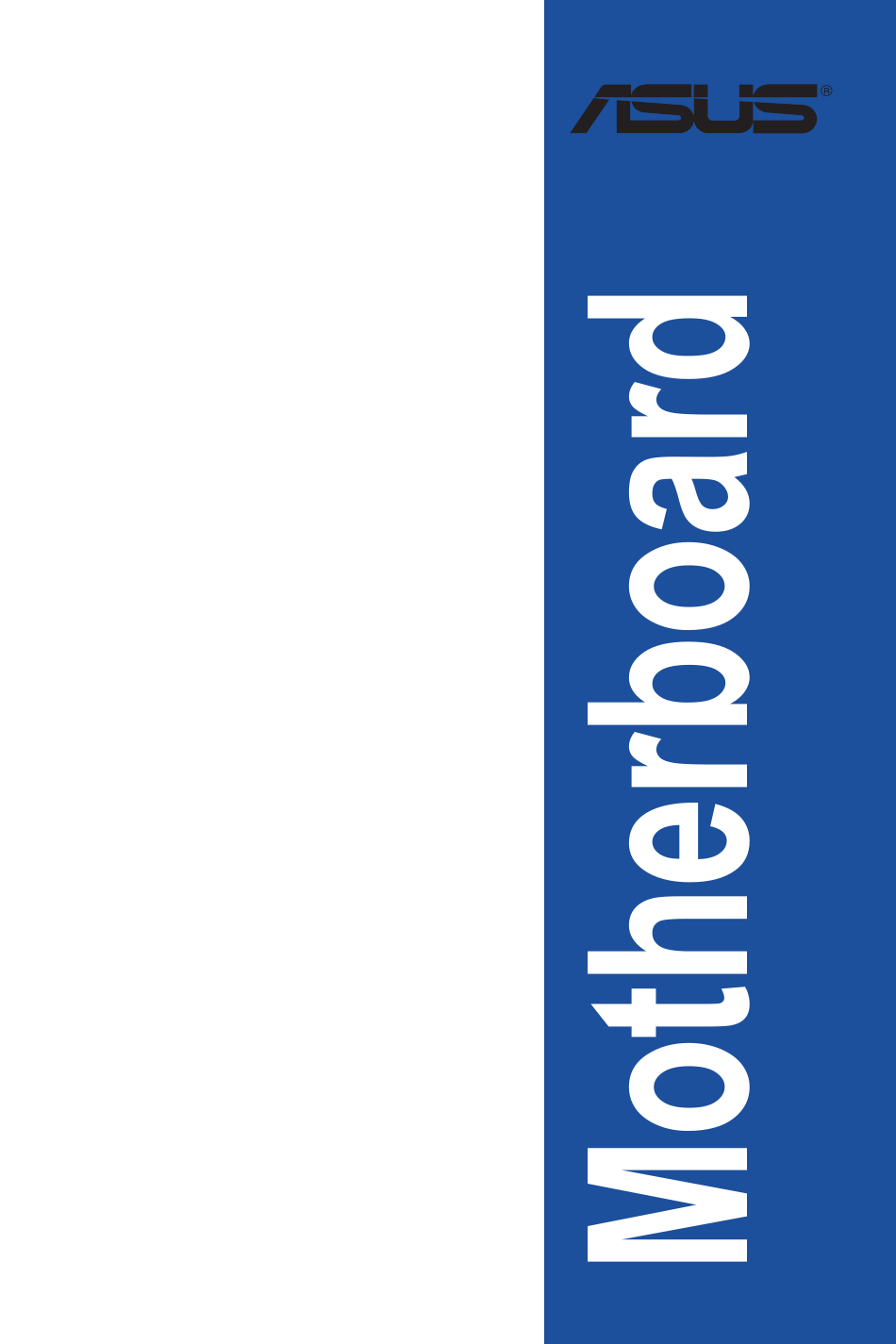

  • Seite 1 ROG ZENITH II EXTREME...
  • Seite 2 Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung des vollständigen entsprechenden Quellcodes haben, sind wir sehr dankbar, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe des Produkts und der Beschreibung des Problems senden (schicken Sie bitte KEINE großen Anhänge wie Quellcode-Archive, etc. an diese...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..........................vi Über dieses Handbuch ..........................vii ROG ZENITH II EXTREME Spezifikationsübersicht ..................ix Verpackungsinhalt ............................xiv Installationswerkzeuge und Komponenten ....................xv Kapitel 1: Produkteinführung Bevor Sie beginnen ........................1-1 Motherboard-Layout ........................1-2 Central Processing Unit (CPU) ....................1-4 Systemspeicher ...........................1-5 Erweiterungssteckplätze ......................1-7 Onboard-Tasten ...........................1-9 Onboard-Schalter ........................1-12 Onboard-Jumper ........................1-14...
  • Seite 4 Netzwerkstapelkonfiguration .................3-18 3.6.8 HDD/SSD SMART Informationen ................3-18 3.6.9 USB Konfiguration ....................3-18 Überwachungsmenü .........................3-19 Boot Menü ..........................3-19 Tools-Menü ..........................3-21 3.9.1 ASUS EZ Flash 3 Utility ..................3-21 3.9.2 Sicheres Löschen ....................3-22 3.9.3 ASUS-Übertaktungsprofil ..................3-23 3.9.4 BIOS Flashback .....................3-23 3.9.5 ASUS SPD-Information ..................3-23 3.9.6...
  • Seite 5 Kapitel 4: RAID-Support AMD RAID-Anordnung Konfigurationen ..................4-1 4.1.1 RAID Definitionen ....................4-1 Anhang Q-Code-Tabelle ............................. A-1 Hinweise ..............................A-5 ASUS Kontaktinformation ......................... A-11...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem...

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Zenith Ii Extreme Spezifikationsübersicht

    / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz ECC und nicht-ECC, ungepufferter Speicher* Quad-Kanal-Speicherarchitektur Bitte schauen Sie unter www.asus.com in der Liste qualifizierter Anbieter für Speicher nach Einzelheiten. 3. Generation AMD Ryzen™ Threadripper™ Desktop Prozessoren Erweiterungssteckplätze...

  • Seite 10: Rog-Sonderfunktionen

    ROG ZENITH II EXTREME Spezifikationsübersicht ROG SupremeFX 8-Kanal-HD-Audio CODEC S1220 - Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 108 dB SNR Aufnahmeeingang - Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge - SupremeFX Shielding-Technologie - Unterstützt Jack-Detection (Buchsenerkennung), Multistreaming und Line-in/ Frontmikrofon-Retasking (Buchsenneubelegung)

  • Seite 11: Rückseite E/A-Anschlüsse

    - AURA Beleuchtungssteuerung - Aura RGB-Leisten-Header - Aura Ansteuerbare Leisten-Header - Synchronisierung der AURA Lichteffekte mit kompatiblen ASUS ROG Geräten ASUS Dual Intelligent Processors 5 - 5-Wege-Optimierungstaste konsolidiert perfekt TPU, EPU, DIGI+ Power Control, Fan Xpert 4 und Turbo App...

  • Seite 12: Interne E/A-Anschlüsse

    ROG ZENITH II EXTREME Spezifikationsübersicht 2 x USB 3.2 (Gen2) Typ-C™ Frontblendenanschlüsse 2 x USB 3.2 (Gen1) Header unterstützen zusätzliche 4 USB 3.2 (Gen1) Anschlüsse 2 x USB 2.0 Header unterstützen zusätzliche 3 USB 2.0 Anschlüsse 8 x SATA 6Gb/s Stecker 1 x DIMM.2 Steckplatz...
  • Seite 13 Antiviren-Software (1 Jahr Vollabonnement) Software Daemon Tools Software WinRAR Windows 10, 64-bit Betriebssystem Erweiterter ATX-Formfaktor, 12,2 Zoll x 10,9 Zoll (31 cm x 27,7 cm) Formfaktor • Spezifikationen können sich ohne vorherige Ankündigung ändern. • Besuchen Sie die ASUS-Webseite für das Software-Handbuch. xiii...

  • Seite 14: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG ZENITH II EXTREME Motherboard 3 x 2-in-1 SATA 6 Gb/s Kabel 1 x 3-in-1 Thermistorkabel Kabel 1 x 2-in-1 Weave SATA 6 Gb/s Kabel 1 x Verlängerungskabel für RGB-Leisten (80 cm) 1 x Verlängerungskabel für ansteuerbare Leisten (80 cm)

  • Seite 15: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Schraubenzieher PC Gehäuse Netzteil AMD Sockel sTRX4 CPU CPU-Lüfter, kompatibel mit AMD Sockel sTRX4 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG ZENITH II EXTREME...

  • Seite 18: Motherboard-Layout

    Motherboard-Layout Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten Interne Anschlüsse und Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 19: Ausstattungsinhalt

    1-12 Langsam-Modus-Schalter 1-12 Schalter für Volle-Geschwindigkeit-Modus 1-13 BIOS-Umschalttaste 1-11 Node Anschluss 1-24 Retry-Taste 1-10 Sicherer-Start-Taste 1-10 M.2_3-Schalter 1-13 USB 2.0 Anschluss 1-21 TPM Anschluss 1-28 Fronttafelaudioanschluss 1-25 M.2-Steckplatz 1-18 OLED-Anschluss 1-31 Sensor für die Wasserkühlung 1-24 ROG ZENITH II EXTREME...

  • Seite 20: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Das Motherboard ist mit einem AMD Sockel sTRX4 für 3. Generation AMD Ryzen™ Threadripper™ Desktop Prozessoren ausgestattet. • Der Sockel sTRX4 hat eine andersartige Pinbelegung. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den Sockel sTRX4 ausgelegt ist. •...

  • Seite 21: Systemspeicher

    Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG ZENITH II EXTREME...
  • Seite 22 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 23: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ROG ZENITH II EXTREME...

  • Seite 24: Steckplatzbeschreibung

    Empfohlene VGA-Konfiguration 3. Generation AMD Ryzen™ Threadripper™ Desktop Prozessoren Steckplatzbeschreibung Einzel VGA SLI/CFX 3-Way SLI/CFX PCIE 4.0 x16_1 PCIE 4.0 x16_2 PCIE 4.0 x16_3 PCIE 4.0 x16_4 * Wenn der integrierte M.2_2 Sockel im PCIe Modus arbeitet, dann wird der PCIe 4.0 x16_4 im x4 Modus ausgeführt. •...

  • Seite 25: Onboard-Tasten

    Schnellzugriffsfunktion zuweisen, z. B. das Aktivieren von Safe Boot oder das Ein- oder Ausschalten der Aura-Beleuchtung. Diese Taste ist standardmäßig auf [Reset] eingestellt. Sie können dieser Taste in den BIOS-Einstellungen eine andere Funktion zuweisen. ROG ZENITH II EXTREME...
  • Seite 26 Sicherer-Start-Taste Die Sicherer-Start-Taste wendet vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die den Startfehler verursachen. Drücken Sie diese Taste jederzeit, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll. Retry-Taste Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch.
  • Seite 27 BIOS-Umschalttaste Dieses Motherboard ist mit zwei BIOS-Chips ausgestattet. Drücken Sie die BIOS-Umschalttaste zum Wechseln der BIOS-Varianten und laden Sie verschiedene BIOS-Einstellungen. Die BIOS_LEDs in der Nähe zeigen das aktuell ausgewählte BIOS an. ROG ZENITH II EXTREME 1-11...

  • Seite 28: Onboard-Schalter

    Onboard-Schalter RSVD-Schalter Der RSVD-Schalter ist nur für von ASUS autorisierte Techniker vorbehalten. Bitte stellen Sie sicher, dass der RSVD-Schalter auf Disabled (Deaktiviert) gesetzt ist. Das Festlegen dieses Schalters auf Enabled (Aktiviert) kann zu Schäden an Ihrem System führen. Langsam-Modus-Schalter Das System kann abstürzen, wenn extreme Übertaktungseinstellungen verwendet werden, da die CPU dadurch instabil wird.
  • Seite 29 Die LED in der Nähe dieses Schalters leuchtet auch, wenn der Schalter auf 'deaktiviert' gesetzt ist, und die LED schaltet sich ab, wenn dieser Schalter auf 'aktiviert' eingestellt wird. Schalter für Volle-Geschwindigkeit-Modus Der Schalter für den Volle-Geschwindigkeit-Modus ermöglicht es Ihnen, alle angeschlossenen Lüfter so einzustellen, dass sie bei 100% PWM laufen, wenn aktiviert. ROG ZENITH II EXTREME 1-13...

  • Seite 30: Onboard-Jumper

    Onboard-Jumper LN2-Modus-Jumper Eingestellt auf die Anschlüsse 1-2, wird das Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. Kapitel 1: Produkteinführung 1-14...

  • Seite 31: Onboard Leds

    Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Speichergeräteaktivitäts-LED Die Speichergeräteaktivitäts-LED leuchtet oder blinkt, wenn vom Speichergerät oder von der Speichergerätezusatzkarte Daten gelesen oder darauf geschrieben werden. ROG ZENITH II EXTREME 1-15...
  • Seite 32 BIOS-LED Die BIOS-LEDs zeigen an, welcher BIOS-Chip aktuell verwendet wird. LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. • Schließen Sie NICHT nur den 8-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen.

  • Seite 33: Interne Anschlüsse

    RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie die SATA-Modusauswahl im BIOS auf [RAID]. • Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. ROG ZENITH II EXTREME 1-17...
  • Seite 34 ASMedia SATA 6 Gb/s Anschluss Der SATA 6 Gb/s Anschluss ermöglicht Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten über ein SATA-Kabel anzuschließen. M.2-Steckplatz Der M.2-Steckplatz ermöglicht Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. • Die M.2_1, M.2_2 und M.2_3 Sockel unterstützen das PCIe 4.0 x4 M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280.
  • Seite 35 Ihrer Karte richtig am DIMM.2-Steckplatz ausgerichtet ist, bevor Sie die Karte einsetzen. Das DIMM.2-Modul unterstützt das PCIe 4.0 x4 und SATA Modus M Key Design sowie PCIe-Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. Das M.2 SSD-Modul muss separat erworben werden. ROG ZENITH II EXTREME 1-19...
  • Seite 36 USB 3.2 (Gen2) Anschluss Der USB 3.2 (Gen2)-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2)-Modul für zusätzliche USB 3.2 (Gen2)-Anschlüsse zu verbinden. Der USB 3.2 (Gen2)-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. Das USB 3.2 (Gen2)-Modul muss separat erworben werden. USB 3.2 (Gen1) Anschluss Der USB 3.2 (Gen1)-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden.
  • Seite 37 Der SP_USB10-Anschluss unterstützt nur USB 2.0-Einzelanschlussgeräte. Wir empfehlen Ihnen, ein Einzelanschlussgerät mit diesem Anschluss zu verbinden und den Frontblenden-USB-2.0-Anschluss des Gehäuses mit dem USB_E910-Anschluss zu verbinden. • Das USB 2.0 Modul muss separat erworben werden. ROG ZENITH II EXTREME 1-21...
  • Seite 38 Lüfter- und Pumpenanschlüsse Die Lüfter- und Pumpenanschlüsse ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! •...
  • Seite 39 Der Chipsatz-Lüfteranschluss dient dazu, den Chipsatz-Lüfter am integrierten Kühlkörper zu befestigen. Flüssigkeitskühlungssystemanschlüsse Die Flüssigkeitskühlungssystemanschlüsse ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. ROG ZENITH II EXTREME 1-23...
  • Seite 40 überwachen. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihrer Drittanbieter-Monoblöcke zu optimieren. Node Anschluss Über den Node-Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. Kapitel 1: Produkteinführung 1-24...
  • Seite 41 Der Fronttafelaudioanschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. ROG ZENITH II EXTREME 1-25...
  • Seite 42 Systempanelanschluss Der System-Panel-Anschluss unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED-Anschluss (PLED) Der 2-polige Anschluss ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet.
  • Seite 43 Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ROG ZENITH II EXTREME 1-27...
  • Seite 44 TPM Anschluss Der TPM-Anschluss ermöglicht Ihnen, ein Trusted Platform Modul (TPM) zu verbinden. Ein TPM speichert sicher Schlüssel, digitale Zertifikate, Kennwörter und Daten. Es erhöht außerdem die Netzwerksicherheit, schützt digitale Identitäten und stellt die Plattformintegrität sicher. Das TPM ist separat erhältlich. LED-Anschluss Der LED-Anschluss dient dazu, die LED PCB an Ihrer E/A Abdeckung zu befestigen.

  • Seite 45: Ansteuerbarer (Gen2) Led-Anschluss

    Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. ROG ZENITH II EXTREME 1-29...
  • Seite 46 AURA RGB LED-Anschluss Der AURA RGB LED-Anschluss ermöglicht Ihnen, RGB LED-Leisten zu verbinden. Der AURA RGB LED-Anschluss unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V). Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein.

  • Seite 47: Oled-Anschluss

    Die LiveDash OLED zeigt Ihnen einen Q-Code, der die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung liefert. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. • Entnehmen Sie bitte der Q-Code-Tabelle im Anhang weitere Einzelheiten. ROG ZENITH II EXTREME 1-31...

  • Seite 48: Probeit

    1.11 ProbeIt Mit ROG ProbeIt können Sie die Stromspannung und Übertaktungseinstellungen Ihres Systems mittels eines Multimeters erfassen. Sie können die ProbeIt-Punkte auch während der Übertaktung messen. ProbeIt verwenden Verbinden Sie einen Tastkopf mit dem GND ProbeIt-Punkt, verbinden Sie dann den anderen Tastkopf mit einem anderen ProbeIt-Punkt, um die entsprechenden Spannungen zu messen.

  • Seite 49: Kapitel 2: Grundinstallation

    Kapitel 2: Grundinstallation Basisinstallation Ihr Computersystem aufbauen Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation Der AMD Sockel sTRX4 ist kompatibel mit 3. Generation AMD Ryzen™ Threadripper™ Desktop Prozessoren. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den sTRX4 Sockel ausgelegt ist.
  • Seite 50 Entfernen Sie den externen Aufsatz. Externer Aufsatz Rahmenleiste PnP-Aufsatz Schieben Sie den Rahmenträger mit der CPU Rahmenträger mit CPU in die Rahmenleiste, bis ein Klickgeräusch hörbar ist. Entfernen Sie dann den PnP- Aufsatz. PnP-Aufsatz Drücken Sie die Rahmenleiste vorsichtig nach unten, bis sie am Sockelgehäuse einrastet.
  • Seite 51 Befestigen Sie die drei Schrauben in der Reihenfolge 1>2>3 nur lose in den Löchern, gerade genug, um die Befestigungsplatte am Sockel anzubringen. Wenn die drei Schrauben befestigt sind, ziehen Sie sie in der Reihenfolge 1>2>3 fest, um die Befestigungsplatte vollständig anzubringen. Tragen Sie dann die Wärmeleitpaste auf die CPU auf.

  • Seite 52: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems So installieren Sie den CPU-Kühlkörper und Lüfter: Kapitel 2: Grundinstallation...

  • Seite 53: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A- Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie acht (8) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.

  • Seite 54: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 55: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie zwei 8-polige Stromstecker oder den 8-poligen und 4-poligen Stromstecker (in einen anderen 8-poligen Anschluss) anschließen. ROG ZENITH II EXTREM\E...

  • Seite 56: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation...

  • Seite 57: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS Q-Connector So installieren Sie den USB 3.2 (Gen2) Anschluss USB 3.2 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den So installieren Sie den USB 2.0 Anschluss...

  • Seite 58: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren Kapitel 2: Grundinstallation 2-10...

  • Seite 59: So Installieren Sie Die Lüftererweiterungskarte

    So installieren Sie die Lüftererweiterungskarte II Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Die Gehäuse- und Motherboardausstattungen können sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ROG ZENITH II EXTREM\E 2-11...

  • Seite 60: Installation

    2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. Kapitel 2: Grundinstallation 2-12...

  • Seite 61: Installieren Eines Dimm.2

    2.1.10 Installieren eines DIMM.2 • Der unterstützte M.2-Typ variiert je nach Motherboard. • Das M.2 SSD-Modul muss separat erworben werden. ROG ZENITH II EXTREM\E 2-13...
  • Seite 62 • Vor dem Installieren oder Ausbau der DIMM.2-Karte muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard und der DIMM.2-Karte führen. • Die DIMM.2-Karte ist eingekerbt und passt nur in einer Richtung hinein. Stellen Sie sicher, dass die Kerbe auf Ihrer Karte richtig am DIMM.2-Steckplatz ausgerichtet ist, bevor Sie die Karte einsetzen.

  • Seite 63: Installation Der Wlan-Antenne

    2.1.11 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist.

  • Seite 64: Bios Update Utility

    Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei in Z2E.CAP um und kopieren Sie sie dann auf Ihr USB-Speichergerät.

  • Seite 65: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS-Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt. WLAN 802.11 a/b/g/n/ac/ax, Bluetooth V5.0 USB 3.2 (Gen1) Anschlüsse E34 LAN (RJ-45) Anschluss* USB 3.2 (Gen1) Anschlüsse E12 10G LAN (RJ-45) Anschluss* USB-BIOS-Flashback-Taste...

  • Seite 66: Anschluss

    * LAN Anschlüsse LED Anzeigen Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s-Verbindung ACT/LINK LED SPEED LED ORANGE Verbunden ORANGE 100 Mb/s-Verbindung Orange (Blinkend) Datenaktivität GRÜN 1 Gb/s-Verbindung Bereit, um aus Orange (blinkend LAN-Port dem S5-Modus dann dauerhaft) aufzuwachen Aquantia AQC-107 10G LAN Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED...

  • Seite 67: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern ROG ZENITH II EXTREM\E 2-19...
  • Seite 68 Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-20...

  • Seite 69: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)
  • Seite 70 Kapitel 2: Grundinstallation 2-22...

  • Seite 71: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können somit das UEFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem.

  • Seite 72: Bios-Setup-Programm

    Löschen des RTC RAM zu finden. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot-Menü oder durch Drücken der <F7>- Schnelltaste ändern.

  • Seite 73: Erweiterter Modus

    Menüleiste Sprache MyFavorite(F3) Qfan Kontrolle(F6) AURA EIN/AUS (F4) Menüelemente Allgemeine Hilfe Zuletzt geänderte Einstellungen Hot Keys Geht zurück zu EZ Mode In Häufig gestellte Fragen suchen Zeigt einen schnellen Überblick über den Systemstatus und eine Prognose ROG ZENITH II EXTREME...

  • Seite 74: Menüelemente

    Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Extreme Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Überwachen Lüftereinstellungen ändern.

  • Seite 75: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support- Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-Programm.

  • Seite 76: Ez Modus

    3.2.2 EZ Modus EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um in den Advanced Mode (Erweiterten Modus) zu gelangen, wählen Sie Advanced Mode oder drücken die <F7>-Schnelltaste für die erweiterten BIOS-Einstellungen. Um vom Erweiterten Modus in den EZ-Modus zu wechseln, klicken Sie auf EZ Mode (EZ-Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 77: Q-Fan Control

    Wählen sie ein Profil um es für Zum Übernehmen der Lüftereinstellungen anklicken den Lüfter zu übernehmen Klicken Sie zum Zurückkehren zum Hauptmenü Zum Rückgängigmachen der Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ROG ZENITH II EXTREME...
  • Seite 78 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen.

  • Seite 79: Ez Tuning Wizard

    Zum Öffnen des EZ Tuning Wizard Bildschirms drücken Sie <F11> auf Ihrer Tastatur oder klicken Sie am BIOS-Bildschirm auf EZ Tuning Wizard (F11). Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ROG ZENITH II EXTREME...
  • Seite 80 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX-Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).

  • Seite 81: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG ZENITH II EXTREME 3-11...

  • Seite 82: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzuzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie <F3> auf Ihrer Tastatur oder klicken Sie am BIOS-Bildschirm auf MyFavorites (F3). Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten.

  • Seite 83: Hauptmenü

    Mit diesem Element können Sie die BCLK-Frequenz einstellen, um die Systemleistung zu erhöhen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Wir empfehlen Ihnen, den Wert basierend auf der CPU-Spezifikation festzulegen, da hohe BCLK Frequenzen die CPU dauerhaft beschädigen können. ROG ZENITH II EXTREME 3-13...

  • Seite 84: Benutzerdefiniertes Cpu-Kernverhältnis

    Benutzerdefiniertes CPU-Kernverhältnis Mit diesem Element können Sie ein benutzerdefiniertes CPU-Kernverhältnis festlegen. Das CPU-Kernverhältnis berechnet sich aus der Formel: 2 * FID / DID. Konfigurationsoptionen: [Auto] [Manual] Die folgenden Elemente werden nur angezeigt, wenn Sie das Benutzerdefinierte CPU-Kernverhältnis auf [Manual] festgelegt haben. Mit diesem Element können Sie den Kernfrequenzmultiplikator festlegen.

  • Seite 85: Sata-Konfiguration

    Azalia HD Audio-Controller Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden. Konfigurationsoptionen: [Disabled] [Enabled] CPU PCIE Link Modus Mit diesem Element können Sie die M.2/PCIE-Verbindungsgeschwindigkeit festlegen. Konfigurationsoptionen: [Auto] [GEN 1] [GEN 2] [GEN 3] ROG ZENITH II EXTREME 3-15...
  • Seite 86 SB PCIE Link Modus Mit diesem Element können Sie die Southbridge-Verbindungsgeschwindigkeit festlegen. Konfigurationsoptionen: [Auto] [GEN 1] [GEN 2] [GEN 3] PCIEX16_1 Bandbreite [X16 Mode] Der PCIe x16_1 Steckplatz arbeitet im x16 Modus. [PCIe RAID Mode] Die vier PCIe x16 Steckplätze arbeiten im x4+x4+x4+x4 Modus, was es Ihnen ermöglicht, eine RAID-Anordnung für bis zu 4 PCIe-Geräte zu erstellen.

  • Seite 87: Rgb Led-Beleuchtung

    Mit diesem Element können Sie die RTC (Real-Time Clock) aktivieren oder deaktivieren, um ein Wake-Ereignis zu generieren und das RTC Alarm Datum zu konfigurieren. Wenn aktiviert, können Sie die Tage, Stunden, Minuten oder Sekunden einstellen, um ein RTC-Alarmdatum festzulegen. Konfigurationsoptionen: [Disabled] [Enabled] ROG ZENITH II EXTREME 3-17...

  • Seite 88: Cpu-Konfiguration

    3.6.6 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt. Die Elemente in diesem Menü können je nach der installierten CPU variieren. NX Modus Mit diesem Element können Sie die Funktion No-execute page protection aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] SVM Modus Mit diesem Element können Sie die CPU-Virtualisierung aktivieren oder deaktivieren.

  • Seite 89: Überwachungsmenü

    Beschleunigt die Boot-Geschwindigkeit beim nächsten Systemstart nach einem Stromausfall. Boot-Konfiguration Boot-Logo-Anzeige [Auto] Legt das Bootlogo fest, das während des POST angezeigt wird. [Vollbild] Legt das Bootlogo fest, das während des POST im Vollbildmodus anzeigen wird. [Deaktiviert] Deaktiviert die Bootlogo-Anzeige während des POST. ROG ZENITH II EXTREME 3-19...

  • Seite 90: Einrichtungsmodus

    Einrichtungsmodus [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS-zugegriffen wird. CSM (Compatibility Support Module) Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot-fähigen Geräte und Peripheriegeräte zu erhalten.

  • Seite 91: Boot-Aussetzung

    Konfigurationsoptionen: [Disabled] [Enabled] 3.9.1 ASUS EZ Flash 3 Utility Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen.

  • Seite 92: Sicheres Löschen

    Gesperrt. SSDs werden möglicherweise gesperrt, falls der Secure Erase-Vorgang nicht abgeschlossen • oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren. Kapitel 3: BIOS-Setup...

  • Seite 93: Asus-Übertaktungsprofil

    3.9.6 ASUS Armoury Crate Mit diesem Element können Sie ASUS Armoury Crate aktivieren oder deaktivieren. ASUS Armoury Crate ist eine feste Tabelle als Schnittstelle für die erweiterte Konfiguration und Stromsteuerung (Advanced Configuration and Power Interface - ACPI), die für Windows eine Plattform zur binären Ausführung bietet.

  • Seite 94: Grafikkarteninformationen

    GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE-Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen.

  • Seite 95: Aktualisieren Des Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS CrashFree BIOS 3: Stellt das BIOS über das Support-USB-Laufwerk des Motherboards wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update EZ-Update ist ein Dienstprogramm, das Ihnen erlaubt, das Motherboard-BIOS in einer Windows-Umgebung zu aktualisieren.

  • Seite 96: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. Prüfen Sie Ihre lokale Internetverbindung, bevor Sie über das Internet aktualisieren.
  • Seite 97 Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.10 Exit-Menü für weitere Details. So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash 3 Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet).

  • Seite 98: Asus Crashfree Bios 3

    BIOS-Datei über das Support-USB-Laufwerk des Motherboards mit der aktuellen BIOS-Datei wiederherstellen. Die BIOS-Datei auf dem Support-USB-Laufwerk des Motherboards kann älter als die BIOS-Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk. Wiederherstellen So stellen Sie das BIOS wieder her: Schalten Sie das System ein.

  • Seite 99: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG ZENITH II EXTREME...
  • Seite 100 Kapitel 4: RAID-Support...

  • Seite 101: Anhang

    CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG ZENITH II EXTREME...

  • Seite 102: Q-Code-Tabelle

    Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 103 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG ZENITH II EXTREME...
  • Seite 104 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...

  • Seite 105: Hinweise

    Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: INTEL Wi-Fi 6 AX200 Identifikation der modularen Komponenten in der Baugruppe: Modellname: INTEL Wi-Fi 6 AX200 FCC ID: PD9AX200NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften.

  • Seite 106: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
