Anschlusszubehör

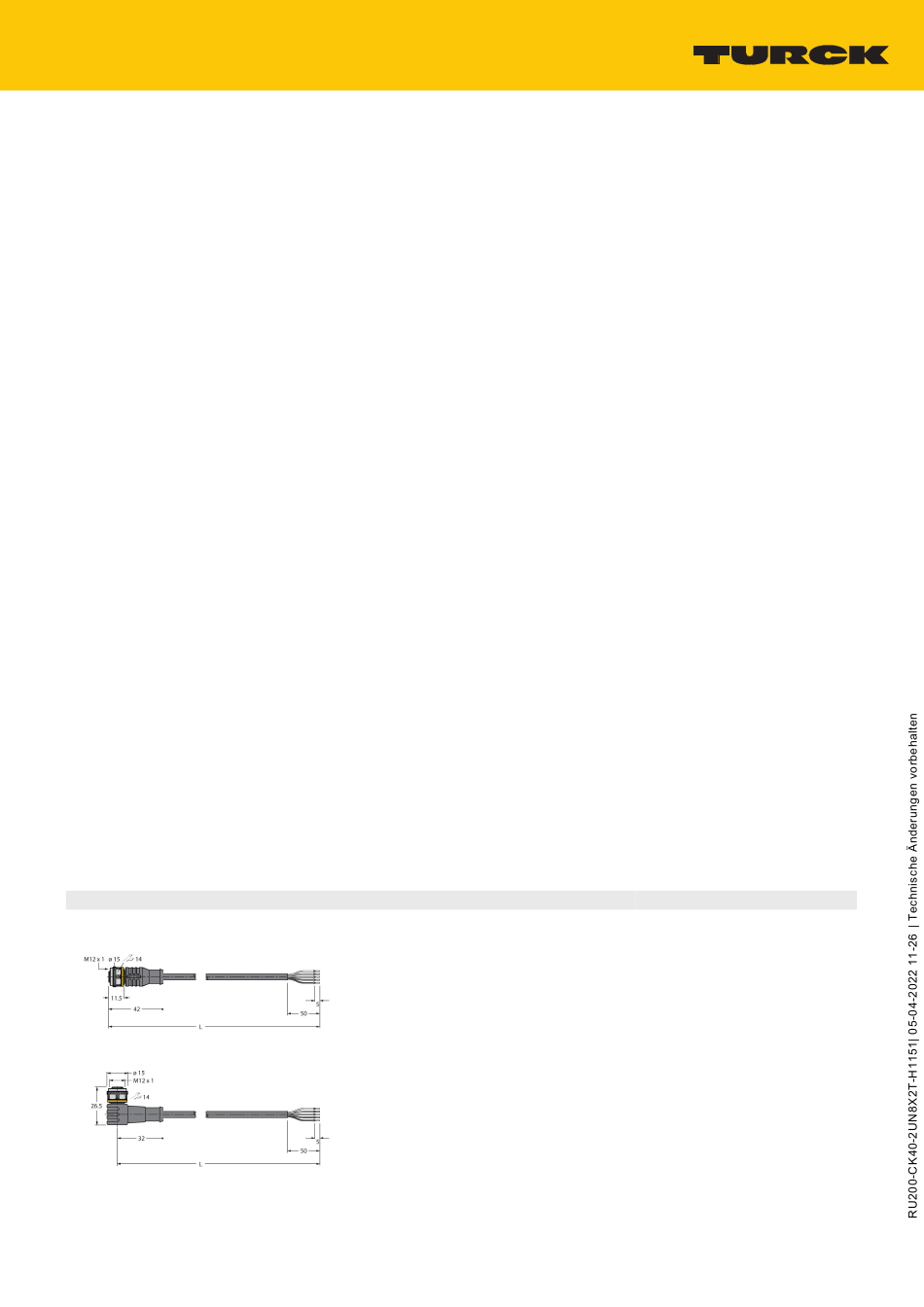

Maßbild
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 3|4
Typ
RKC4.5T-2/TEL
WKC4.5T-2/TEL
grünen und gelben LED wird angezeigt ob der
Sensor das Objekt erkannt hat.
Es können verschiedene Funktionen wie
Einzelschaltpunkt, Fensterbetrieb oder auch
Reflexionsbetrieb auf ein festes Target
eingelernt werden. Weitere Informationen
sind in der Betriebsanleitung beschrieben.
Im Folgenden wird der Fensterbetrieb durch
Einlernen zweier Grenzen beschrieben. Diese
bilden zusammen das Schaltfenster und
können beliebig im Erfassungsbereich liegen.
Easy-Teach
• Teach-Adapter TX1-Q20L60 zwischen
Sensor und Anschlussleitung anschließen
• Objekt für ersten Grenzwert positionieren
• Taster zur Wahl des Ausgangs 1 oder 2 für 2
bzw. 8 Sek gegen Gnd drücken
• Taster zum Einlernen der ersten Grenze für
8 Sek gegen Gnd drücken
• Objekt für zweiten Grenzwert positionieren
• Taster für 2 Sek gegen Gnd drücken
Teach-Button
• Objekt für ersten Grenzwert positionieren
• Button 1 zur Wahl des Ausgangs 1 oder 2 für
2 bzw. 8 Sek gegen Gnd drücken
• Button 1 für 8 Sekunden gedrückt halten
• Objekt für zweiten Grenzwert positionieren
• Button 1 für 2 Sekunden gedrückt halten
Nach erfolgreicher Teachsequenz arbeitet der
Sensor automatisch im Normalbetrieb. Bei
einem erfolglosen Teach reagiert die LED mit
langsamen blinken in einer Frequenz von 5Hz.
LED-Verhalten
Das erfolgreiche Einlernen wird mit schnell
blinkender grüner LED angezeigt. Danach ist
der Sensor automatisch im Normalbetrieb. Bei
einem erfolglosen Einlernen reagiert die LED
mit wechselnder grüner und gelber Anzeige.
Im Normalbetrieb signalisieren die beiden LED
´s den Schaltausgang von Ausgang 1 des
Sensors.
• grün: Objekt innerhalb des
Erfassungsbereich aber nicht im Schaltbereich
• gelb: Objekt innerhalb des Schaltbereichs
• aus: Objekt außerhalb des
Erfassungsbereichs
Ident-No.
6625016
Anschlussleitung, M12-Kupplung,
gerade, 5-polig, Leitungslänge: 2m,
Mantelmaterial: PVC, schwarz; cULus-
Zulassung; andere Leitungslängen
und Ausführungen lieferbar, siehe
www.turck.com
6625028
Anschlussleitung, M12-Kupplung,
gewinkelt, 5-polig, Leitungslänge: 2m,
Mantelmaterial: PVC, schwarz; cULus-
Zulassung; andere Leitungslängen
und Ausführungen lieferbar, siehe
www.turck.com
