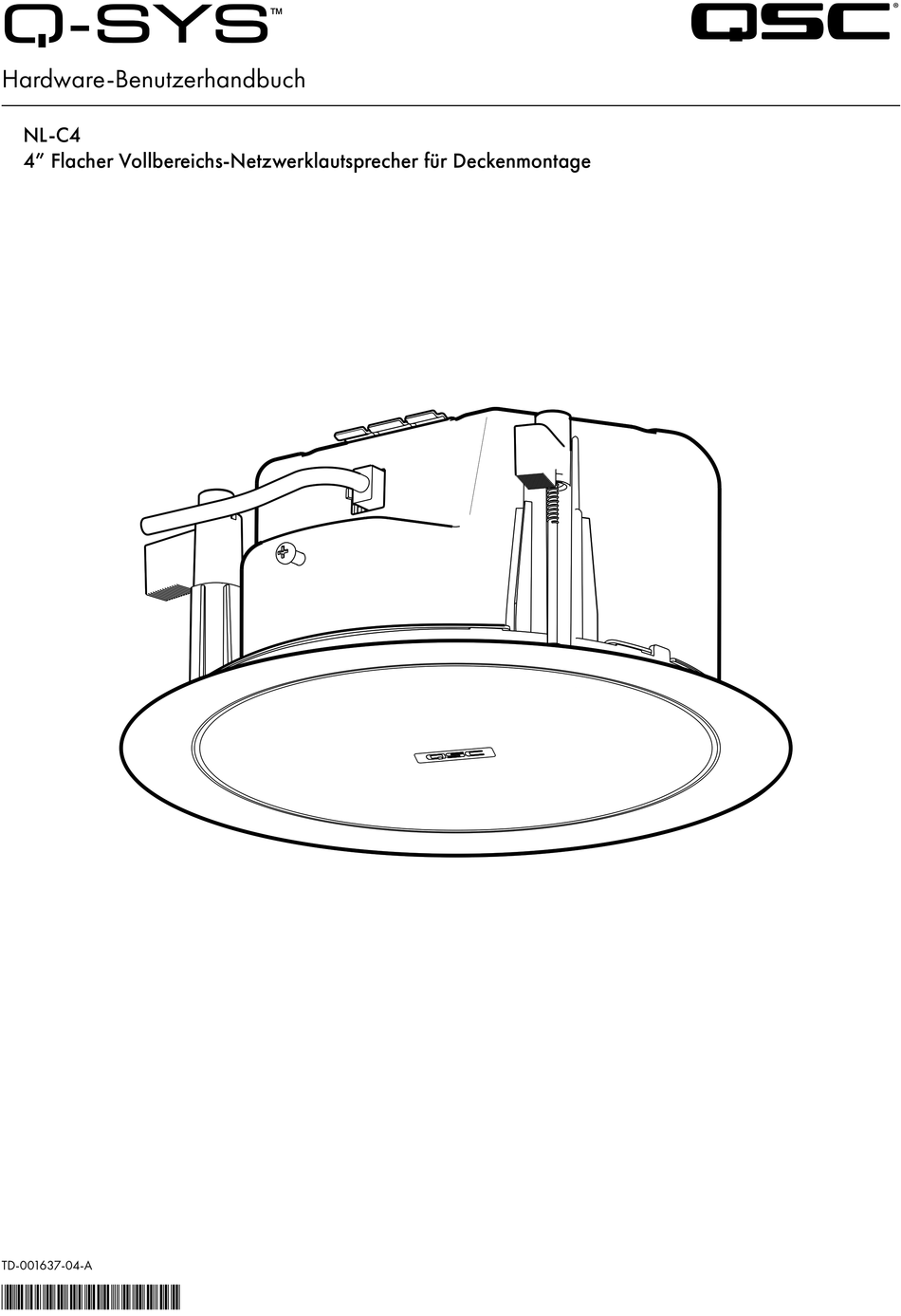

- Seite 1 ® ™ Hardware-Benutzerhandbuch NL-C4 4” Flacher Vollbereichs-Netzwerklautsprecher für Deckenmontage TD-001637-04-A *TD-001637-04*...
-
Seite 2: Wichtige Sicherheitshinweise
Reparaturverfahren. Zur Vermeidung von weiteren Schäden am Gerät, von Verletzungen und/oder des Entstehens weiterer Sicherheitsrisiken dürfen alle Wartungs- und Reparaturarbeiten am Gerät ausschließlich von QSC-Vertragswerkstätten oder einem autorisierten internationalen QSC-Händler durchgeführt werden. QSC ist nicht verantwortlich für etwaige Verletzungen, Beschädigungen oder damit verbundene Schäden, die sich aus dem Versäumnis seitens des Kunden, Eigentümers oder Benutzers des Geräts ergeben, diese Reparaturen vorzunehmen. - Seite 3 Der QSC-Lautsprecher Q-SYS NL-C4 erfüllt die Anforderungen der europäischen Richtlinie 201 1/65/EU – Beschränkung der Verwendung gefährlicher Stoffe (RoHS2). Der QSC-Lautsprecher Q-SYS NL-C4 erfüllt die Anforderungen der „China RoHS“-Richtlinien gemäß GB/T26572. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen...
-
Seite 4: Anschlüsse Und Bedienelemente
Lieferumfang (1x) (1x) (1x) (1x) (2x) NL-C4 C-Ring Ausfahrbare Fliesenschienen Abdeckplatte mit Einrastendes Magnetgitter Kabelkanalklemme (4x) (1x) (1x) (1x) Garantieerklärung Sicherheitsanleitung Fliesenschienenschrauben Ausschnittschablone Anschlüsse und Bedienelemente ◦ LAN/PoE: RJ-45-Stecker für Q-SYS Gigabit Ethernet und Power-over-Ethernet (PoE). Cat5e-Kabel oder höher erforderlich. Für PoE+, Typ 2, Klasse 4 ausgelegt. ◦... -
Seite 5: Montage
Montage Vorbereiten der Decke Siehe Abb. 3. 1. Mit der im Lieferumfang enthaltenen Schablone an der Stelle ein Loch (1) in der Decke markieren und bohren, an der der Lautsprecher montiert werden soll. Bei einer Decke in Rahmenbauweise direkt mit dem Abschnitt „Verdrahten der Lautsprecher“ fortfahren. 2. - Seite 6 Verdrahten der Lautsprecher 1. Die Kreuzschlitzsicherungsschraube der Kabelkanalabdeckung bis zum Anschlag herausdrehen; die Kabelkanalabdeckung gerade herausziehen (siehe Schritt 1 von Abb. 4). 2. Das CAT-Kabel durch die Kabelkanal-/Zugentlastungsklemme führen. Es muss eine ausreichende Kabellänge verbleiben, um die in Schritt 2 von Abb. 4 gezeigten Verbindungen vornehmen zu können.
- Seite 7 Montage des Lautsprechers Siehe Abb 5. 1. Sicherstellen, dass alle Klapphalterungen in ihrer nicht fixierenden Position vollständig ausgeklappt sind. 2. Den Lautsprecher in das in die Decke gebohrte Loch einsetzen. 3. Jede der drei Klapphalterungsschrauben mit einem Kreuzschlitzschraubendreher anziehen. 4. Beim Anziehen der Schrauben schwingen die Klapphalterungen in die Fixierposition über der Decke. Sicherstellen, dass sich alle Klapphalterungen in ihrer richtigen Position über der Decke befinden.
- Seite 8 Überprüfen der Verbindung 1. Wenn der NL-C4 mit einem geeigneten PoE/PoE+-Netzwerk-Switch oder Midspan-Injektor verbunden ist, überprüfen Sie den von den LED-Anzeigen an der LAN/PoE-Buchse angegebenen Netzwerkstatus. RECHTE LED LINKE LED Linke LED Rechte LED Gelb Grün Leuchtet nicht – keine Verbindung Leuchtet nicht –...
-
Seite 9: Garantie
Eine Kopie der beschränkten Garantie von QSC finden Sie auf der Website von QSCQSC, LLC unter www.qsc.com. © 2022 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo, Q-SYS und das Q-SYS-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC.
