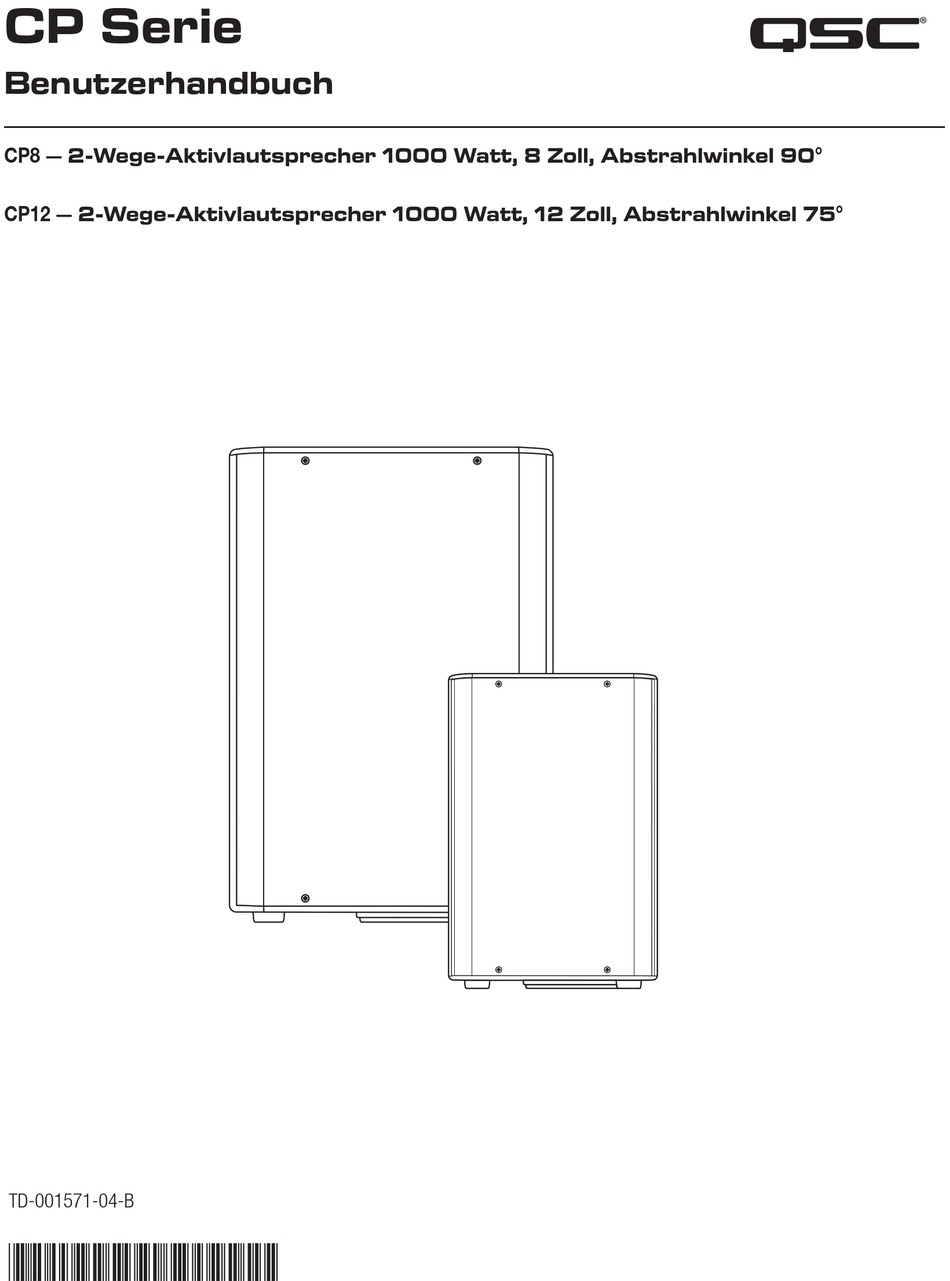

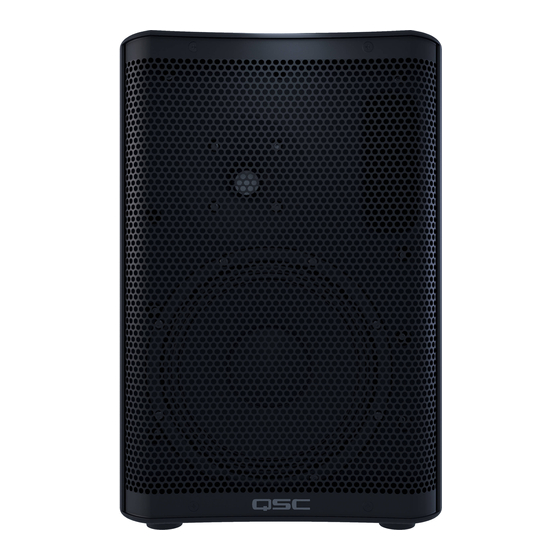

- Seite 1 CP Serie ® Benutzerhandbuch CP8 – 2-Wege-Aktivlautsprecher 1000 Watt, 8 Zoll, Abstrahlwinkel 90° CP12 – 2-Wege-Aktivlautsprecher 1000 Watt, 12 Zoll, Abstrahlwinkel 75° TD-001571-04-B *TD-001571-04*...
-
Seite 2: Erklärung Der Verwendeten Symbole
ERKLÄRUNG DER VERWENDETEN SYMBOLE „ACHTUNG!“ - Anweisungen, die die persönliche Sicherheit betreffen. Die Nichtbefolgung dieser Anweisungen kann schwere oder gar tödliche Verletzungen zur Folge haben. „VORSICHT!“ - Anweisungen, die mögliche Geräteschäden betreffen. Die Nichtbefolgung dieser Anweisungen kann Geräteschäden verursachen, die nicht von der Garantie gedeckt sind. -
Seite 3: Garantie
21. Halten Sie die Lüftungsöffnungen stets von Staub oder sonstigen Verschmutzungen frei und achten Sie darauf, dass diese nicht verdeckt sind. Garantie Die Garantieinformationen für die beschränkte QSC Garantie (QSC Limited Warranty) können Sie auf der QSC-Website unter www.qsc.com einsehen. - Seite 4 Features Gehäuse aus Polypropylen Frontgitter aus Stahl Kunststoffgriff Endstufen-Modul M8-Gewinde für Montagebügel Hochständerflansch für gerade Position Rutschfeste Füße für Verwendung als Bodenmonitor Abgeschrägte Rückseite für Verwendung als Bodenmonitor Füße aus Kunststoff — Abbildung 1 — CP12 Gehäuse aus Polypropylen Frontgitter aus Stahl Kunststoffgriff Endstufen-Modul M8-Gewinde für Montagebügel...
-
Seite 5: Installation Und Anwendungen
Lautsprecheranlagen und deren Wusrüstung müssen vom Betriebspersonal verstanden und eingehalten werden. Die CP Serie wurde in erster Linie als tragbares Lautsprechersystem konstruiert und bietet Musikern, Entertainern und Rednern zahlreiche Anwendungsmöglichkeiten. Beide Modelle sind als alleinstehende Fullrange-Lautsprecher geeignet und können einzeln, als Stereo-Paar oder in verteilten Lautsprechersystemen eingesetzt werden. -
Seite 6: Betrieb
CP Serie Kurzanleitung für Installation mit Montagebügel. — Abbildung 6 — — Abbildung 7 — Aufhängung Die Lautsprecher der CP Serie sind nicht für eine Flugmontage mittels Ringschrauben ausgelegt. Allerdings können sie mithilfe des optionalen Montagebügels an hängenden Konstruktionen montiert werden. Betrieb Kühlung Dieser Aktivlautsprecher enthält ein Endstufen-Modul, das Wärme erzeugt. - Seite 7 Netzsteckdose. HINWHIS: Wenn Netzkabel und Netzsteckdose korrekt funktionieren, die Endstufe sich jedoch immer noch nicht einschaltet, sollte der Lautsprecher überprüft werden. Kontaktieren Sie in diesem Fall den Technischen Kundendienst von QSC. Korrektes Ein- und Ausschalten des Lautsprechersystems Das korrekte Ein- und Ausschalten des Lautsprechersystems vermeidet unerwünschte Geräuschbildung (Knacken, Piepen, Krachen). Befolgen Sie immer die Regel „Lautsprecher als Letztes an und als Erstes aus“.
- Seite 8 Eingänge Die Endstufen der CP Serie sind mit drei separaten Eingängen ausgestattet: 2 x XLR/Klinke-Kombi (Eingänge A und B) und 1 x 3,5-mm-Klinke (TRS) (Eingang C). Siehe Abb. Abbildung 9 Eingang A SIG LED – Anzeige leuchtet (grün): Signal liegt an. Wenn diese LED nicht leuchtet, liegt kein Eingangssignal an oder es ist zu schwach.
- Seite 9 Ausgangspegel des vorgeschalteten als auch den des in Reihe geschalteten Lautsprechers anpassen. VOAIHC TG! Verbinden Sie den MIX OUT (Post Gain) eines Lautsprechers der CP Serie niemals mit einem EINGANG desselben Geräts. Dieser Ausgang dient ausschließlich dazu, das Summensignal an einen ANDEREN Lautsprecher der CP Serie oder an ein anderes Audiogerät zu senden.
- Seite 10 CP Serie Auswahl der Frequenzkurve (Contour) Die Lautsprecher der CP Serie verfügen über sechs voreingestellte Frequenzkurven für unterschiedliche Anwendungen. Im Folgenden finden Sie eine Beschreibung der einzelnen Frequenzkurven. Die ausgewählte Frequenzkurve wird auf beide Eingänge angewendet (Ausnahmen sind im folgenden Text und in der Tabelle dargestellt).
-
Seite 11: Anschlussdiagramm
Anschlussdiagramm All-in-one PA-System mit Subwoofer MIC BOOST PUSH PUSH — Abbildung 15 — Typisches Stereosystem CP12 Main Left TouchMix 8 or 16 CP12 Main Right Power Phones Cue / Monitor Aux 3/4 ® Right Left CP8 Floor Monitor CP8 Floor Monitor KS212C or KS112 Subwoofer KS212C or KS112 Subwoofer PUSH... - Seite 12 Abmessungen CP8 Lautsprecher 272.9 mm 257.9 mm (10.74 in) 10.15 in — Abbildung 17 — TD-001571-04-B...
- Seite 13 CP12 Lautsprecher 323 mm 350 mm 12.7 in 13.8 in 350 mm 13.8 in — Abbildung 18 — TD-001571-04-B...
-
Seite 14: Technische Daten
Technische Daten CP12 Design: Aktiver 2-Wege-Lautsprecher Aktiver 2-Wege-Lautsprecher Tieftöner: 8-Zoll-Konusmembran 12-Zoll-Konusmembran Hochtöner: Kompressionstreiber mit 1,4-Zoll-Membran Kompressionstreiber mit 1,4-Zoll-Membran Frequenzgang (-6 dB): 56 Hz bis 20 kHz 49 Hz bis 20 kHz Frequenzbereich (-10 dB): 53 Hz bis 20 kHz 47 Hz bis 20 kHz Nennabstrahlwinkel: 90°... - Seite 15 E-Mail: © 2018—2019 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC Logo sind eingetragene Marken der QSC, LLC beim Patent and Trademark Office der USA und den Patentämtern anderer Länder. Alle anderen Marken sind Eigentum ihrer entsprechenden Unternehmen.
