QSC MD serie Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

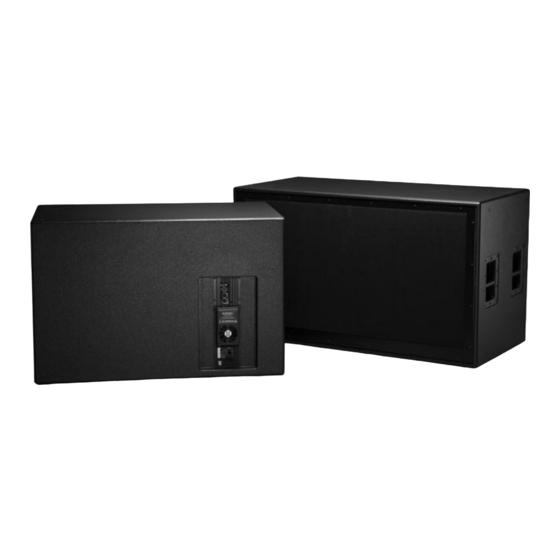

MD Series Powered Loudspeaker Products
User Manual Manual del Usuario Manuel d'utilisation Benutzerhandbuch
MD-LP115
MD-LP118
MD-SP215
MD-SP218
*TD-000196-00*
TD-000196-00 rev.B
Downloaded from
www.Manualslib.com
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number (714) 754-6175 or toll free (USA only) (800) 854-4079
Customer Service(714) 957-7150 or toll free (USA only) (800) 772-2834
1 x 15-inch Low-frequency
1 x 18-inch Low-Frequency
2 x 15-inch Subwoofer
2 x 18-inch Subwoofer
manuals search engine
用户手册
EN
ES
FR
DE
CH
Inhaltsverzeichnis
Verwandte Anleitungen für QSC MD serie
Inhaltszusammenfassung für QSC MD serie
-
Seite 35: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung
Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt. 11. Nur von QSC Audio Products, Inc. spezifiziertes Zubehör verwenden. 12. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, Inc. verkauft werden. - Seite 36 Alle Befestigungsteile müssen korrekt installiert und auf 40 in-lb (4,519 Nm) festgezogen sein, um die Nennleistung des Gehäuses zu wahren. Die Leistung des Lautsprechers wird durch aufgrund fehlender Kleinteile austretende Luft beeinträchtigt. Verwenden Sie bei Gussringschraubenbefestigung nur 3/8-Zoll-Gussringschrauben mit 16 Gewindegängen pro Zoll (QSC-Teilenummer SR- 000096-00). Vollständige Informationen erhalten Sie beim technischen Kundendienst von QSC.
- Seite 37 Steckdose richtig funktioniert. Ist das Netzkabel funktionstüchtig und funktioniert die Steckdose ordnungsgemäß, während der Lautsprecher immer noch nicht betrieben werden kann, muss dieser evtl. gewartet werden. Kontaktieren Sie den technischen Kundendienst von QSC. Downloaded from www.Manualslib.com manuals search engine...
-
Seite 38: Verstärkungsregler
Eingangs-/Ausgangsanschlüsse Der MD weist einen symmetrischen 3-Stift-XLR-Buchseneingang (IN) und einen XLR-Ausgangsstecker (OUT) auf. Die Eingangs- (IN) und Ausgangs- (OUT) Anschlüsse sind parallel verdrahtet, um die Reihenschaltung mehrerer Gehäuse zu ermöglichen. Wegen der damit verbundenen Reduzierung von Netzbrummen und von Interferenzen werden besonders bei langen Kabelstrecken symmetrische Verbindungen empfohlen. -
Seite 39: Nicht Normale Anzeige
SIG (Signal)-Anzeige-LED Die grüne SIG (Signal)-Anzeige weist den Benutzer auf die Anwesenheit eines Eingangssignals zum MD-Lautsprecher hin. SIG (Signal)- Normalanzeige Anzeige-LED Die grüne SIG-Anzeige leuchtet auf, wenn das Eingangssignal -25 dB überschreitet. Falls keine Anzeige Überprüfen Sie die Verstärkungseinstellungen und erhöhen Sie bei Bedarf die Verstärkung. Überprüfen Sie die Eingangsanschlüsse und die Audioquelle auf Signale. - Seite 40 Abmessungen MD-LP115 und MD-LP118 HINWEIS! Nur schwarze Gehäuse weisen Griffe auf! Weiße Gehäuse sind nicht mit Griffen ausgestattet. Downloaded from www.Manualslib.com manuals search engine...
- Seite 41 Abmessungen MD-SP215 Abmessungen MD-SP218 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 42: Position Der Befestigungspunkte
Schrauben nur, wenn sie mit einer Gussringschraube ersetzt Befestigungspunkte werden. Geht eine Senkkopfschraube verloren, wenden Sie sich an den technischen Kundendienst von QSC, um eine neue zu erhalten. Befestigungspunkte Alle Befestigungsteile müssen korrekt installiert und auf 40 in-lb (4,519 N-m) festgezogen sein, um die Nennleistung des Gehäuses zu wahren. -
Seite 43: Spezifikationen
Spezifikationen MD-LP115 MD-LP118 Frequenzgang, ±3 dB 37-100 Hz 37-100 Hz Frequenzgang, -10 dB 34-110 Hz 34-105 Hz Maximaler Spitzen-SPL 127 dB 128 dB Wandlerbeschreibung 15 Zoll (381 mm) Long-Throw-Woofer 18 Zoll (457 mm) Long-Throw-Woofer 4 Zoll (102 mm) Schwingspule mit 4 Zoll (102 mm) Schwingspule mit Demodulationsring aus Aluminium Demodulationsring aus Aluminium... - Seite 44 Spezifikationen MD-SP215 MD-SP218 Frequenzgang, ±3 dB 27-100 Hz 26-100 Hz Frequenzgang, -10 dB 25-110 Hz 24-110 Hz Maximaler Spitzen-SPL 131,5 dB 132,5 dB Wandlerbeschreibung Zwei 15 Zoll (381 mm) Long-Throw-Woofer Zwei 18 Zoll (457 mm) Long-Throw-Woofer 4 Zoll (102 mm) Schwingspule mit 4 Zoll (102 mm) Schwingspule mit Demodulationsring aus Aluminium Demodulationsring aus Aluminium...
-
Seite 45: Haftungsausschluss
Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß...
