Inbetriebnahme und Einstellung

Vorbereitungen

1. Kontrollieren Sie, ob extern montierte Einfüllventile
vollständig geschlossen sind.
ACHTUNG!
Kontrollieren Sie den Sicherungsautomaten (FC1).
Dieser kann beim Transport ausgelöst haben.
HINWEIS!
Starten Sie S1155 nicht, wenn die Gefahr besteht,
dass das Wasser im System gefroren ist.
Befüllung und Entlüftung
ACHTUNG!
Durch unzureichende Entlüftung können die in
S1155 enthaltenen Komponenten beschädigt wer-
den.
BEFÜLLUNG UND ENTLÜFTUNG DES
KLIMATISIERUNGSSYSTEMS
Befüllung
1. Das Füllventil (externe Komponente, nicht im Lieferum-
fang enthalten) öffnen. Das Klimatisierungssystem wird
mit Wasser gefüllt.
2. Öffnen Sie das Entlüftungsventil .
3. Wenn das aus dem Entlüftungsventil austretende Wasser
keine Lufteinschlüsse mehr enthält, schließen Sie das
Ventil. Nach einiger Zeit steigt der Druck an.
4. Schließen Sie das Entlüftungsventil, wenn der korrekte
Druck vorliegt.
Entlüftung
1. Entlüften Sie die Wärmepumpe über ein Entlüftungsven-
til und das restliche Klimatisierungssystem über die je-
weiligen Entlüftungsventile.
2. Das Befüllen und Entlüften wird so lange wiederholt, bis
sämtliche Luft entwichen ist und die korrekten Druck-
verhältnisse herrschen.

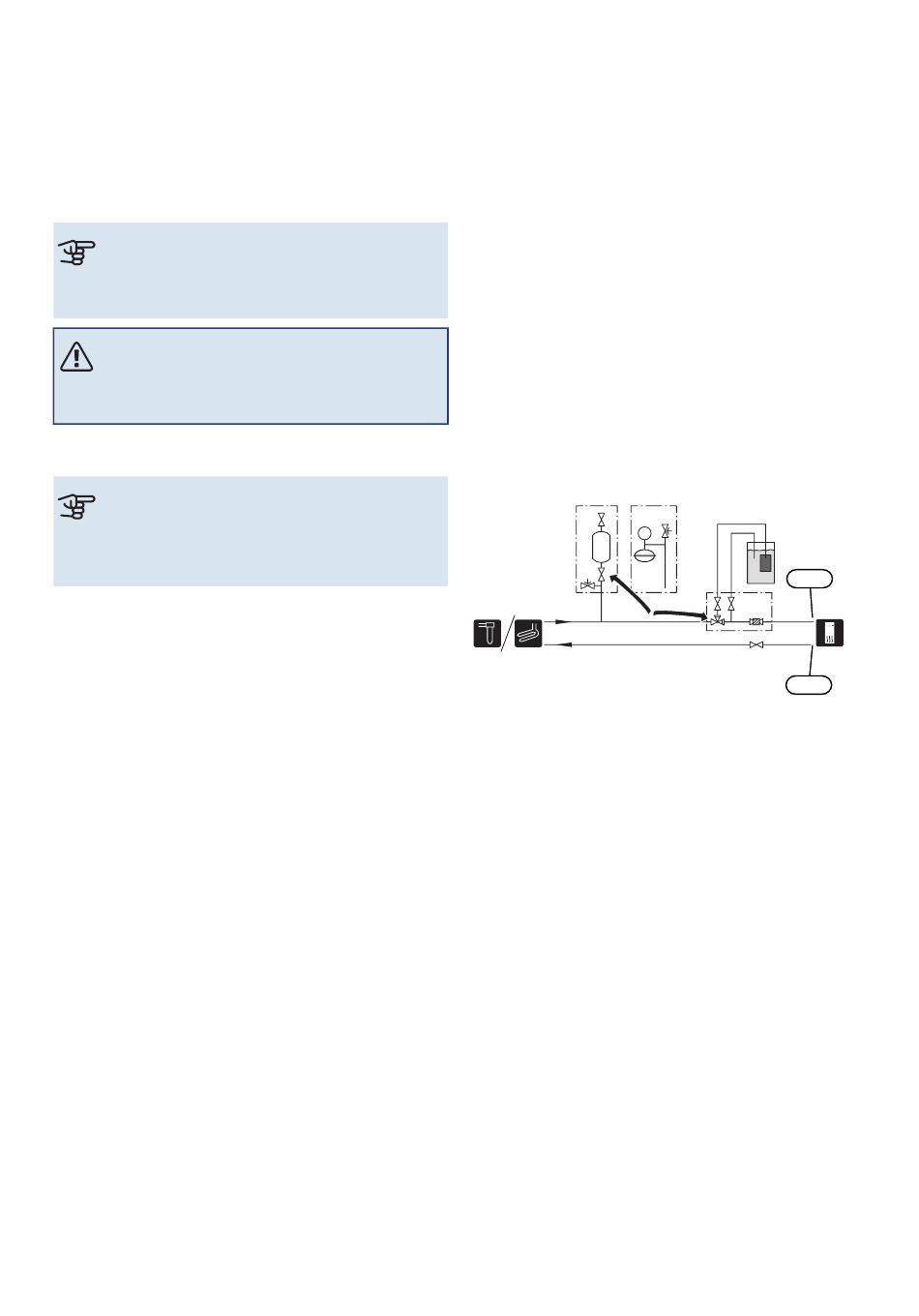

BEFÜLLUNG UND ENTLÜFTUNG DES
WÄRMEQUELLENSYSTEMS
Mischen Sie beim Befüllen des Wärmequellensystems Wasser
und Frostschutzmittel in einem offenen Gefäß. Die Mischung
muss bis ca. -15 °C frostgeschützt sein. Verwenden Sie eine
angeschlossene Füllpumpe zum Einfüllen von Wärmequel-
lenmedium.
1. Überprüfen Sie die Dichtheit des Wärmequellensystems.
NIBE S1155
2. Verbinden Sie Füllpumpe und Rücklauf mit dem Auffüll-
anschluss des Wärmequellensystems (Zubehör).
3. Wird Alternative 1 verwendet (Niveaugefäß), schließen
Sie das Ventil unter dem Niveaugefäß.
4. Schließen Sie das Umschaltventil im Auffüllanschluss.
5. Öffnen Sie die Ventile am Auffüllanschluss.
6. Starten Sie die Füllpumpe.
7. Füllen Sie Flüssigkeit ein, bis diese aus dem Rücklaufrohr
austritt.
8. Schließen Sie die Ventile am Auffüllanschluss.
9. Öffnen Sie das Umschaltventil im Auffüllanschluss.
10. Wird Alternative 1 verwendet (Niveaugefäß), öffnen Sie
das Ventil unter dem Niveaugefäß (CM2).
Alt. 1
P
Schließen
Kapitel 6 | Inbetriebnahme und Einstellung
Alt. 2
XL6
-QZ20
XL7
31
