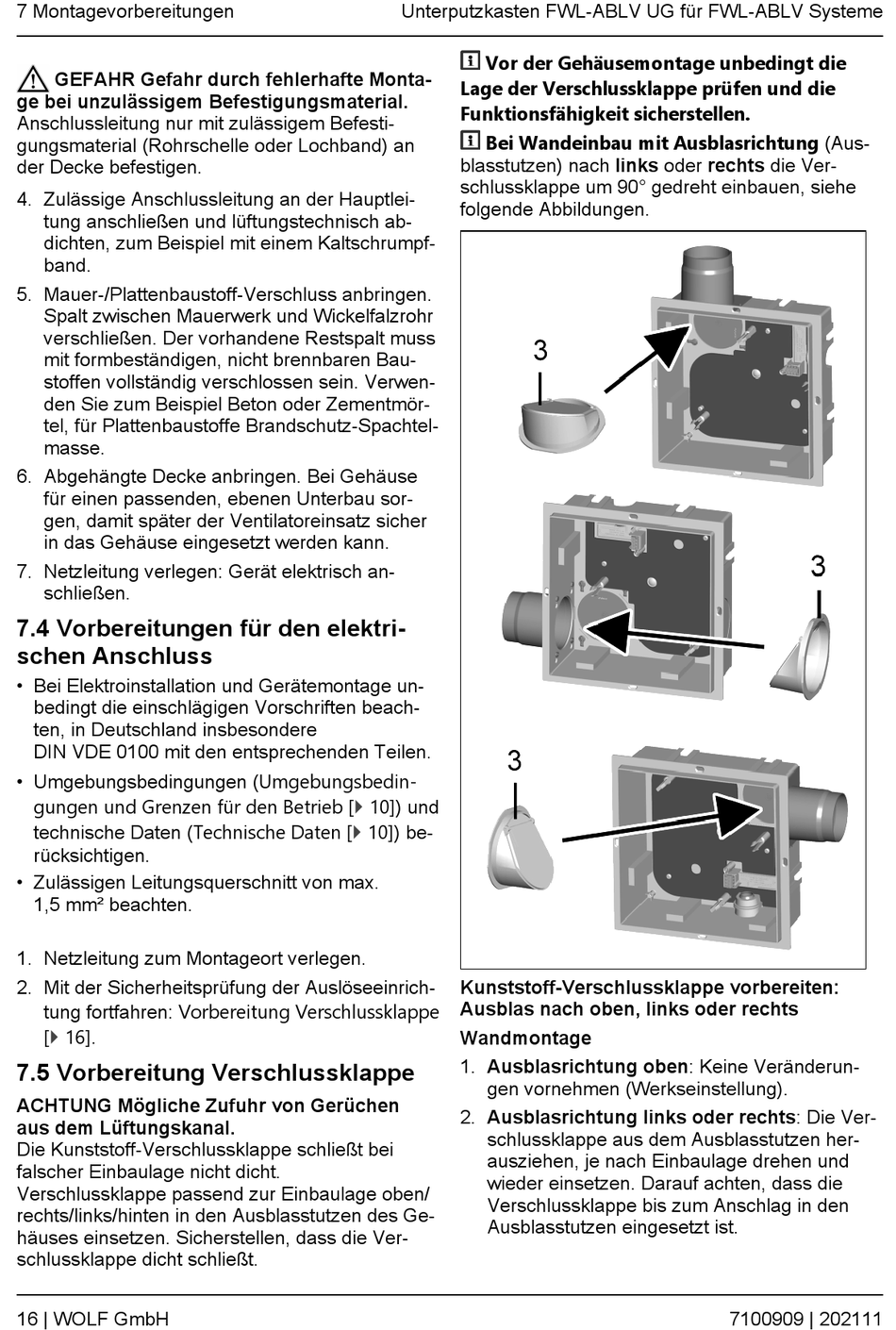

7 Montagevorbereitungen
GEFAHR Gefahr durch fehlerhafte Monta-
ge bei unzulässigem Befestigungsmaterial.
Anschlussleitung nur mit zulässigem Befesti-
gungsmaterial (Rohrschelle oder Lochband) an
der Decke befestigen.
4. Zulässige Anschlussleitung an der Hauptlei-
tung anschließen und lüftungstechnisch ab-
dichten, zum Beispiel mit einem Kaltschrumpf-
band.
5. Mauer-/Plattenbaustoff-Verschluss anbringen.
Spalt zwischen Mauerwerk und Wickelfalzrohr
verschließen. Der vorhandene Restspalt muss
mit formbeständigen, nicht brennbaren Bau-
stoffen vollständig verschlossen sein. Verwen-
den Sie zum Beispiel Beton oder Zementmör-
tel, für Plattenbaustoffe Brandschutz-Spachtel-
masse.
6. Abgehängte Decke anbringen. Bei Gehäuse
für einen passenden, ebenen Unterbau sor-
gen, damit später der Ventilatoreinsatz sicher
in das Gehäuse eingesetzt werden kann.
7. Netzleitung verlegen: Gerät elektrisch an-
schließen.
7.4 Vorbereitungen für den elektri-
schen Anschluss
• Bei Elektroinstallation und Gerätemontage un-
bedingt die einschlägigen Vorschriften beach-
ten, in Deutschland insbesondere
DIN VDE 0100 mit den entsprechenden Teilen.
• Umgebungsbedingungen (Umgebungsbedin-
gungen und Grenzen für den Betrieb [} 10]) und
technische Daten (Technische Daten [} 10]) be-
rücksichtigen.
• Zulässigen Leitungsquerschnitt von max.
1,5 mm² beachten.
1. Netzleitung zum Montageort verlegen.
2. Mit der Sicherheitsprüfung der Auslöseeinrich-
tung fortfahren: Vorbereitung Verschlussklappe
[} 16].
7.5 Vorbereitung Verschlussklappe
ACHTUNG Mögliche Zufuhr von Gerüchen
aus dem Lüftungskanal.
Die Kunststoff-Verschlussklappe schließt bei
falscher Einbaulage nicht dicht.
Verschlussklappe passend zur Einbaulage oben/
rechts/links/hinten in den Ausblasstutzen des Ge-
häuses einsetzen. Sicherstellen, dass die Ver-
schlussklappe dicht schließt.
16 | WOLF GmbH
Unterputzkasten FWL-ABLV UG für FWL-ABLV Systeme
Vor der Gehäusemontage unbedingt die
Lage der Verschlussklappe prüfen und die
Funktionsfähigkeit sicherstellen.
Bei Wandeinbau mit Ausblasrichtung (Aus-
blasstutzen) nach links oder rechts die Ver-
schlussklappe um 90° gedreht einbauen, siehe
folgende Abbildungen.
Kunststoff-Verschlussklappe vorbereiten:
Ausblas nach oben, links oder rechts
Wandmontage
1. Ausblasrichtung oben: Keine Veränderun-
gen vornehmen (Werkseinstellung).
2. Ausblasrichtung links oder rechts: Die Ver-
schlussklappe aus dem Ausblasstutzen her-
ausziehen, je nach Einbaulage drehen und
wieder einsetzen. Darauf achten, dass die
Verschlussklappe bis zum Anschlag in den
Ausblasstutzen eingesetzt ist.
7100909 | 202111
