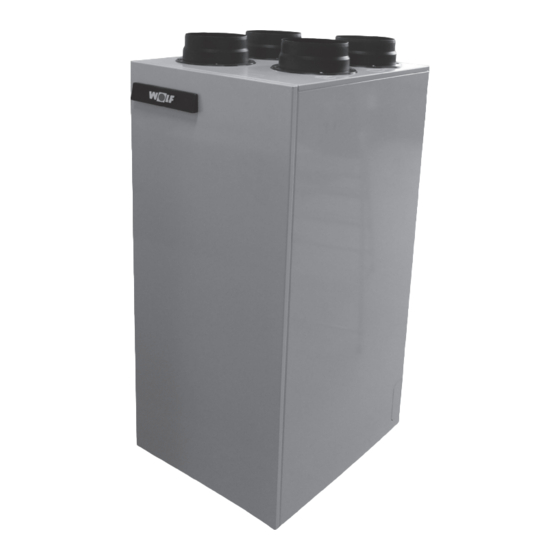

Montage- und Bedienungsanleitung
Comfort-Wohnungs-Lüftung
CWL - T - 300 Excellent
DE
WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / WWW.WOLF.EU
Art.-Nr.: 30 64 045_201902
Änderungen vorbehalten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CWL-T-300 Excellent

Inhaltszusammenfassung für Wolf CWL-T-300 Excellent

  • Seite 1 Montage- und Bedienungsanleitung Comfort-Wohnungs-Lüftung CWL - T - 300 Excellent WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / WWW.WOLF.EU Art.-Nr.: 30 64 045_201902 Änderungen vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Filter reinigen durch Benutzer ...... Wartung durch den Installateur ....Anwendung ........... Elektrische Schaltpläne ......Ausführung ........... Gesamtschaltplan ......... Technische Daten CWL-T-300 Excellent ..Ventilatorkennlinie CWL-T-300 Excellent ..Elektroanschlüsse Zubehörteile ....Anschlüsse und Abmessungen des CWL- 10.1 Steckverbindungen ........T-300 Excellent ..........

  • Seite 3: Normen

    Normen Normen Für die Comfort-Wohnungs-Lüftungsgeräte der Baureihe CWL Excellent gelten die folgenden Normen und Vorschriften: - EG-Richtlinie 2014/30/EU zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektroma- gnetische Verträglichkeit (EMV-Richtlinie) Spannungsgrenzen (Niederspannungsrichtlinie) Elektronikgeräten (RoHS-Richtlinie) - DIN EN 12100/1+2 Sicherheit von Maschinen; Gestaltungsleitsätze - DIN EN ISO 13857 Sicherheit von Maschinen;...

  • Seite 4: Hinweiszeichen

    Montage, Inbetriebnahme und bestimmte Wartungsarbeiten des Gerätes dürfen ausschließlich von ausrei- hinweise Elektroinstallation und Reparaturarbeiten an elektrischen Bauteilen dürfen ausschließlich von Elektrofachkräf- nehmens (EVU) maßgeblich. den, der in den technischen Unterlagen der Fa. Wolf vorgegeben ist. Bestimmungs- Das Comfort-Wohnungs-Lüftungsgerät CWL Excellent ist ein Zentrallüftungsgerät mit integrierter Wärmerück- gemäße Verwendung sern.

  • Seite 5: Entsorgung

    Gerät in regelmäßigen Abständen auf Funktion, Beschädigungen und Verschmutzung kontrollieren. Bei Wartungsarbeiten das Gerät vom Netz trennen und gegen versehentliches Wiedereinschalten sichern. NICHT leistungsanspruch gegenüber der Fa. Wolf. Entsorgung entsorgen. Vor Beginn der Demontage ist das Gerät vom Netz zu trennen.

  • Seite 6: Lieferung

    1. Lieferung 1.1 Lieferumfang PVC-Kondensat - Anschluss, bestehend aus: Dokumentationssatz, bestehend aus: Art.-Nr.: 30 64 045_201902...

  • Seite 7: Anwendung

    2. Anwendung Das CWL-T-300 Excellent ist ein Wohnraumlüftungsgerät mit Für die richtige Position der Kanalanschlüsse und Abmessun- gen § 3.3 entnehmen. 93 %, einer max. Lüftungsleistung von 300 m /h und energie- sparenden Ventilatoren. Merkmale des CWL-T-300 Excellent: stufenschalter an der Vorderseite des Gerätes (Erreichbar modul (Option) nach Entfernen Frontplatte) geliefert.

  • Seite 8: Ausführung

    3. Ausführung 3.1 Technische Daten CWL - T-300 Excellent CWL-T-300 Excellent Betriebsspannung [V/Hz] 230/50 Schutzart IP20 Abmessungen (B x H x T) [mm] 475 x 1287,5 x 586 Kanaldurchmesser [mm] Ø160 Außendurchmesser des Kondensatablaufs [mm] Ø32 Anschluss zum Nachheizregister [mm] Ø15...

  • Seite 9: Anschlüsse Und Abmessungen Des Cwl- T-300 Excellent

    3. Ausführung 3.3 Anschlüsse und Abmessungen CWL-T-300 Excellent 4x Ø160 Alle Abmessungen in mm. Zuluft Fortluft Abluft Außenluft Elektroanschlüsse Anschluss Kondensatablauf Hydraulikanschluss Nachheizregister (Optional) Art.-Nr.: 30 64 045_201902...

  • Seite 10: Darstellung Des Gerätes

    3. Ausführung 3.4 Darstellung des Gerätes Modularsteckverbindung des Stufenschalters X-2 Steckverbindung eBus X-1 Raumlufttemperaturfühler 9- Poligen Steckverbindung X-15 Klappenmotor Bypass 2- Poligen Steckverbindung X-14 Steuerplatine Vorheizregister Abluftventilator Außenlufttemperaturfühler Wärmetauscher Zuluftventilator Siphon Filterrahmen Durchführung 230 V Netzkabel ster Serviceanschluss Art.-Nr.: 30 64 045_201902...

  • Seite 11: Funktion

    4. Funktion 4.1 Beschreibung Die Steuerung ist mit drei Lüftungsstufen versehen. Der Luft- Regulierung sorgt dafür, dass der Luftdurchsatz des Zuluft- und 4.2 Bypass-Bedingungen Die standardmäßig eingebaute Bypass-Klappe erlaubt die Zu- für Bypass-Bedingungen). Mit Schrittnummer 5, Schrittnummer 6 und Schrittnummer 7 im Einstellmenü...

  • Seite 12: Installation

    5. Installation 5.1 Installation allgemein Die Installation des Gerätes: Die Installation hat folgende Anforderungen zu erfüllen: 1. Gerät aufstellen (§ 5.2) Die Lüftungsvorschriften für Wohnhäuser und Wohngebäude 2. Kondensatablauf anschließen (§ 5.3) 3. Kanäle anschließen (§ 5.4) 4. Elektroanschluss: Anschließen der Stromversorgung (§ 5.5.1), des Stu- versorgungsunternehmen fenschalters (§...

  • Seite 13: Kanalanschluss

    Schallübertragung ist zu vermeiden, indem der Kanal mit se- Zur bestmöglichen Dämpfung der Ventilatorgeräusche sind zwischen dem Gerät und den Kanälen aus der bzw. in Für den CWL-T-300 Excellent ist ein Kanaldurchmesser von die Wohnung Schalldämpfer einzusetzen. 160 mm vorzusehen.

  • Seite 14: Elektroanschlüsse

    Fernbedienung oder eine Kombination von Stufenschaltern RJ12 5.5.3 Anschluss eBus Steckverbindung (Bedienmodul) Der CWL-T-300 Excellent arbeitet mit dem eBus-Protokoll. Zum Anschließen einer eBus Verbindung (siehe § 10.2 - § 10.6) gibt es die 2-polige Steckverbindung X1 an der Vorderseite des Ge- Front- räts (zugänglich nach Entfernen Frontplatte).

  • Seite 15: Displayanzeige Bedienmoduls

    6. Displayanzeige Bedienmodul 6.1 Allgemeine Erklärung des Bedienmodul BM2 Betriebsart Seitenüberschrift Schnellstarttasten Statusanzeige Taste 1 Lüftungsgerät Drehknopf mit Tastfunktion Taste 2 150m³/h Taste 3 22.2 °C Anzeige Anlagendaten Abluft Luftdurchsatz (Inhalt variiert) Taste 4 14:12 20.01.2013 Datum Uhrzeit eBus - Verbindung vorhanden eBus - Verbindung nicht vorhanden FW x.xx 6.2 Displayanzeige Betriebsart BM2...
  • Seite 16 6. Displayanzeige Bedienmodul 6.3 Ändern der Betriebsart BM2 / Start - Ende / EIN - AUS (Beschreibung siehe auch Kapitel 28 "Fachmannebene Lüftungsgerät") Lüftungsgerät Lüftungsgerät Automatikbetrieb reduz. Lüftung ändern Nennlüftung Taste 3 49m³/h 22.2 °C Luftdurchsatz Abluft Bestätigen mit OK bestätigen 14:12 20.01.13...

  • Seite 17: Fachmannebene Bm2 Lüftungsgeräte

    6. Displayanzeige Bedienmodul 6.4 Fachmannebene BM2 Lüftungsgerät Lüftungsgerät Fachmannebene Heizkreis Mischer Lüftung 14:12 20.01.13 14:12 20.01.13 Einstellmöglichkeiten Parameter Gesamtliste CWL Lüftungsgerät Fachmannebene Lüftung Werkseinstellung Einstellbereich CWL1 Luftmenge reduziert (Stuve 1) 100 m 50 - 300 m CWL2 Luftmenge Nennlüftung (Stuve 2) 150 m 50 - 300 m CWL3...

  • Seite 18: 7 Störung

    7. Störung 7.1 Displaykodes Fehler- Ursache Aktion des Gerätes Maßnahme Installateur code Drucksensor Zuluftventi- - Schaltet auf eine konstante Drehzahlrege- lator defekt. lung über. E100 Rote Druckschläuche - Bei einer Außentemperatur unter 0°C verstopft oder 'geknickt'. schaltet das Vorheizregister ein. Beschädigung überprüfen.

  • Seite 19: 8 Wartung

    8. Wartung 8.1. Filter reinigen durch Benutzer Filterhalter aus dem Gerät ziehen. Das Gerät darf niemals ohne Filter betrieben werden! Reinigen bzw. Austauschen der Filter: Das Gerät mit Hilfe des Stufenschalters am Bedienmodul auf die niedrigste Lüftungsstufe einstellen. 3a Beide Filter reinigen. (Standard) ISO Coarse 60% (G4) (Option)
  • Seite 20 8. Wartung 3b Austauschen der Filter. Filterstatusanzeige zurücksetzen, indem die Return-Taste lendet. Die rote LED am gegebenenfalls angeschlossenen 5 Sek. stellen. Art.-Nr.: 30 64 045_201902...

  • Seite 21: Wartung Durch Den Installateur

    8. Wartung 8.2 Wartung durch den Installateur Art.-Nr.: 30 64 045_201902...
  • Seite 22 8. Wartung Max. 45 ºC Spülmittel reinigen. Art.-Nr.: 30 64 045_201902...
  • Seite 23 8. Wartung 180° X-11 X-10 Art.-Nr.: 30 64 045_201902...
  • Seite 24 8. Wartung X-11 X-10 Art.-Nr.: 30 64 045_201902...
  • Seite 25 8. Wartung Art.-Nr.: 30 64 045_201902...
  • Seite 26 8. Wartung 5 Sek. Art.-Nr.: 30 64 045_201902...

  • Seite 27: Elektrische Schaltpläne

    9. Elektrische Schaltpläne 9.1 Gesamtschaltplan 1 2 3 4 5 6 7 8 CWL-T-300 = braun Excellent = blau = grün/gelb = Ader Nr.1 = Ader Nr.2 C10 = gelb C11 = grün A = Stufenschalter N = Keine Funktion B = Vorheizregister C = Außenlufttemperaturfühler (nicht geeignet für 230V!)

  • Seite 28: Elektroanschlüsse Zubehörteile

    10. Elektroanschlüsse Zubehörteile 10.1 Steckverbindungen Steckverbindung X1 eBus-Steckverbindung X1 Ab Werk als eBus-Steckverbindung eingestellt. Nur für Niederspannung geeignet. polaritätsgebunden. Steckverbindung X2 Modularsteckverbindung X2 für die Drehzahlregelung Modularsteckverbindung vom Typ RJ-12 Nur für Niederspannung geeignet. 1 2 34 5 67 89 Steckverbindung X14 für den Anschluss des elektrischen Nachheizregisters und Vorheizregister Die 2-polige Steckverbindung X4 ist erreichbar, nach dem Entfernen...

  • Seite 29: Bedienmodul Anschließen

    10. Elektroanschlüsse Zubehörteile 10.2 Bedienmodul anschließen Das Bedienmodul ist an die eBus-Steckverbindung anzuschließen. Diese 2-polige eBus-Steckverbindung ist, nach dem Entfernen CWL -T-300 Excellent Bedienmodul BM-2 Verdrahtung am Bedienmodul siehe auch die zum Bedienmodul mitgelieferte Anleitung. Anschluss des Bedienmoduls Programm Wochen nr.1 nr.2 Vom Installateur anzu- 2-polige...

  • Seite 30: Anschluss Drahtloser Fernbedienung (Ohne Filterstatusanzeige)

    10. Elektroanschlüsse Zubehörteile 10.4 Anschluss drahtloser Fernbedienung (ohne Filterstatusanzeige) Bitte beachten: CWL -T-300 Excellent Lüftungsstufe betrieben. Max 6 Drahtlose Fernbedienung Modular- stecker RJ12 10.5 Anschließen zusätzlicher drahtloser Fernbedienung in Kombination mit Stufenschalter CWL -T-300 Excellent Max 6 Drahtlose Fernbedienung Modular- stecker RJ12 Modular- verteiler...

  • Seite 31: Anschluss Rh (Feuchtigkeit)- Sensor

    Beschreibung Bereich = 2-polige eBus-Steckverbindung einstellung = CWL-T-300 Excellent (Master) Kommunika- eBus C1 bis C*= CWL-T-300 Excellent (Slave); max. 10 Geräte koppeln tionsart eBus mittels eBus 0 = Master eBus-Adresse 1 bis 9 = Slave 1 bis 9 das CWL-T-300 Gerät, das als 'Master' eingestellt ist.

  • Seite 32: Gesamtschaltplan Anschluss Zusätzlicher Vorheizregister Und Nachheizregister

    II = Fortluft III = Abluft IV = Außenluft 230V 230V 50Hz 50Hz A CWL-T-300 Excellent A CWL-T-300 Excellent B Steuerplatine B Steuerplatine C Heizspirale (max. 1000 W) C Heizspirale (max. 1000 W) Maximalsicherung mit D Sensor Nachheizregister Reset Maximalsicherung mit...

  • Seite 33: Anschließen Externer Schaltkontakte

    10. Elektroanschlüsse Zubehörteile 10.9 Anschließen externer Schaltkontakte Die 9-polige Steckver- CWL T-300 Excellent 230VAC 1 2 34 5 67 89 A = CWL-T-300 Excellent B = Steuerplatine 9-poliger C = Kontakt angeschlossen an Schalt- Stecker X15 eingang 1; z.B. ein Schalter oder ein Relaiskontakt angezeigt).

  • Seite 34: Anschluss An 0-10V-Eingang

    10. Elektroanschlüsse Zubehörteile 10.10 Anschluss an 0-10V-Eingang An das CWL-T-300 Excellent kann eine externe Einrichtung mit 0-10 Volt-Steuerung (z.B. Feuchtigkeitssensor oder CO -Sensor) Die Anschlüsse X15-3 und X15-4 sind standardmäßig als 0-10V-Eingang eingestellt. Dieser ist standardmäßig aktiviert. Der Schritt Nr...

  • Seite 35: Ersatzteile

    Kabel mit Netzstecker 230 Volt* 2745401 Kondensatablauf 1731267 E-Bus Stecker (2-polig) für BML Exc. 2745404 Stecker (9-polig) für Zusatzfunktionen 2745405 * Das Netzkabel ist mit einem Print Connector ausgerüstet. Bei dessen Austausch bei Wolf immer ein neues Netzkabel bestellen. Art.-Nr.: 30 64 045_201902...
  • Seite 36 11. Service * Widerstandstabelle Temperatursensor NTC 10k Änderungen vorbehalten Wolf GmbH ist bestrebt, ihre Produkte ständig zu verbessern und behält sich das Recht vor, ohne vorherige Anzeige die Leistungs- merkmale zu ändern. Art.-Nr.: 30 64 045_201902...

  • Seite 37: Einstellwerte

    12. Einstellwerte SCHRITT WERKSEIN- BESCHREIBUNG EINSTELLBEREICH SCHRITT STELLUNG Stufe (Feuchteschutz) 50 m /h oder 50 m Stufe 1 (Reduz. Lüftung) 100 m 50 m /h bis 300 m Stufe 2 (Nennlüftung) 150 m 50 m /h bis 300 m Stufe 3 (Intens. Lüftung) 225 m 50 m /h bis 300 m...
  • Seite 38 12. Einstellwerte SCHRITT WERKSEIN- BESCHREIBUNG EINSTELLBEREICH SCHRITT STELLUNG 0 (= Abluftventilator aus) 1 (= Absoluter Mind.durchsatz 50 m 2 (= Luftdurchsatz Stufe 1) Abluftventilator-Modus 3 (= Luftdurchsatz Stufe 2) 4 (= Luftdurchsatz Stufe 3) Schalteingang 1 5 (= Stufenschalter) 6 (= Max. Luftdurchsatz) 7 (= Keine Ansteuerung Abluftventilator) 0 (= Schließerkontakt) 1 (= 0 - 10V Eingang)
  • Seite 39 13. Einstellwerte SCHRITT WERKSEIN- DISPLAY TEXT BESCHREIBUNG EINSTELLBEREICH SCHRITT STELLUNG + SYMBOL Ein- und Ausschalten eBus ON - OFF CO2 EB -Sensor Min. PPM eBus CO -Sensor 1 PPM MIN Max. PPM eBus CO -Sensor 1 1200 PPM MAX Min. PPM eBus CO -Sensor 2 PPM MIN Max.

  • Seite 40: Erp-Werte

    ErP-Werte Hersteller: Wolf GmbH Modell: CWL - T - 300 Excellent Jährlicher SEV-Werte Jährliche Einsparung an Klimazone Bedienungsweise SEV Klasse Stromverbrauch (JSV) in kWh/m²/a Heizenergie (JEH): in kWh Elektrizität / a Zeitregelung -37,80 4395 Mittel 1x Sensor (Feuchte/CO /VOC) -39,52...

  • Seite 41: Notizen

    Notizen Art.-Nr.: 30 64 045_201902...

  • Seite 42: Konformitätserklärung

    Konformitätserklärung (nach ISO/IEC 17050-1) Nr.: 3064045 Aussteller: Wolf GmbH Anschrift: Industriestr. 1 D-84048 Mainburg Produkt: Comfort-Wohnungs-Lüftungsgerät mit Wärmerückgewinnung CWL- T-300 Excellent Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 12100 Teil 1 und 2; 04/2004 DIN EN ISO 13857;...
  • Seite 44 WOLF GMBH POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 WOLF.eu 30 64 045_201902 Änderungen vorbehalten...
