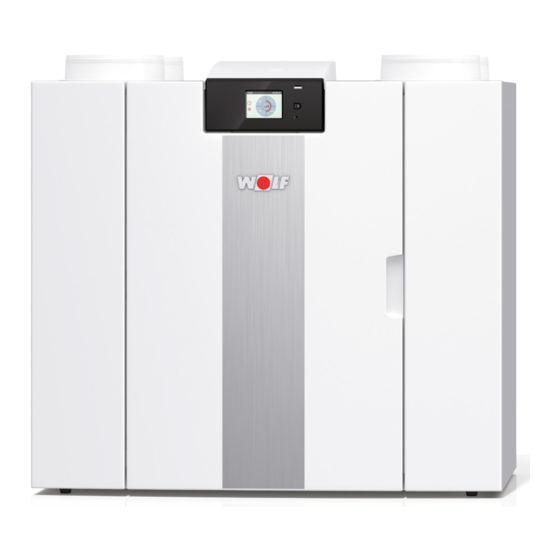

- Seite 1 Montage- und Bedienungsanleitung Comfort-Wohnungs-Lüftung CWL-2-325 Deutsch | Änderungen vorbehalten 3066249_202002...
- Seite 2 3066249_202002...
-
Seite 3: Installationsvorschriften
Benutzer durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Muss das Netzkabel ausgetauscht werden, immer ein Ersatznetzkabel bei Wolf GmbH bestellen. Um gefährliche Situationen zu verhindern, darf ein beschädigter Netzanschluss nur von einer entsprechend qualifizierten Person ausgetauscht... -
Seite 4: Inhaltsverzeichnis
Koppeln von Geräten mittels Wolf Bus........ - Seite 5 Recycling..............57 3066249_202002 WOLF GmbH | 5...
-
Seite 6: Lieferung
Lieferung Lieferumfang Bevor mit der Installation des Wärmerückgewinnungsgeräts begonnen wird, ist zu kontrollieren, ob das Gerät vollständig und unbeschädigt ist. Zum Lieferumfang des Wärmerückgewinnungsgeräts Typ CWL-2-325 gehören folgende Komponenten: 1. Wärmerückgewinnungsgerät 2. Wandmontageset bestehend aus: – 1x Montagebügel – 2x Abstandshalter –... -
Seite 7: Allgemein
Zusatzplatine Seite 13). In dieser Installationsanleitung wird sowohl die Standardausführung CWL-2-325 als auch die Ausführung mit Plusplatine beschrieben. Das CWL-2-325 ist als Links- oder Rechtsausführung lieferbar; ein Umrüsten von Links auf Rechts oder umgekehrt ist nicht möglich. Für die korrekte Position der Anschlusskanäle sowie Abmessungen siehe (® Anschlüsse und Abmessungen Seite 9). -
Seite 8: Ausführung
Kanal „Zuluft“ * [dB(A)] *) Kanalgeräusch einschließlich Endkorrektur In der Praxis kann der Wert durch Messtoleranzen um 1dB(A) abweichen. Achtung: Der im Kreis angegebene Wert ist die Leistung (in Watt) pro Ventilator. Widerstand Kanalsystem [Pa] Volumenstrom [m 8 | WOLF GmbH 3066249_202002... -
Seite 9: Anschlüsse Und Abmessungen
„warmen“ Anschlüsse (Zuluft und Abluft) auf der rechten Seite des Geräts. Linksausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser der Bundringe beträgt 160 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphonanschluss Abluftfilter Zuluftfilter Aufhängung 3066249_202002 WOLF GmbH | 9... - Seite 10 Ausführung Rechtsausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser der Bundringe beträgt 160 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphonanschluss Abluftfilter Zuluftfilter Aufhängung 10 | WOLF GmbH 3066249_202002...
-
Seite 11: Geöffnetes Gerät
Siphonanschluss gespiegelt montiert! Touchscreen Wärmetauscher USB-Anschluss (X13) Motor Bypassklappe Serviceanschluss Abluftfilter Anzeige-LED Bypassklappe Übertemperatursicherung Vorheizregister Netzkabel 230 Volt Vorheizregister Relaisausgang (X19) Temperatursensor 24-Volt-Anschluss (X18) Zuluftfilter eBus-Anschluss (X17) Abluftventilator 24-Volt-Anschluss (X16) Siphonanschluss Modbus-/Wolfbus-Anschluss (X15) Zuluftventilator Anschluss Stufenschalter (X14) 3066249_202002 WOLF GmbH | 11... -
Seite 12: Funktion
Für eine externe Ansteuerung kann zum Beispiel auch ein 4-Stufenschalter (® Anschluss Stufenschalter Seite 37) gewählt werden; eine Ansteuerung ist aber auch mit dem Wolf Bedienmodul BM-2 (® Anschluss Bedienmodul BM-2 Seite 41), mit CO -Sensor(en) (® Anschluss eines oder mehrerer CO₂- Sensoren Seite 43), einem Feuchtesensor (®... -
Seite 13: Version Mit Zusatzplatine
Beispiel hilfreich sein, wenn die Qualität des Wifi-Signals von der Plusplatine schlecht ist. Ein Standard-Wärmerückgewinnungsgerät kann auch später noch mithilfe eines Zusatzplatinen- Erweiterungssets auf eine Ausführung mit Plusplatine aufgerüstet werden. 1 = CWL-Gerät mit montierter Basisplatine 2 = Trägerplatte Plusplatine 3 = Plusplatine 4 = Abdeckung Plusplatine 3066249_202002 WOLF GmbH | 13... -
Seite 14: Installation
– Es ist ein Freiraum von mindestens 70 cm und eine freie Stehhöhe von 1,8 m vor dem Gerät vorzusehen. – Zum Anschließen des Geräts und Servicearbeiten an der Platinezu ermöglichen, ist ein Freiraum von mindestens 25 cm über dem Gerät vorzusehen. Die Umgebungstemperatur muss zwischen +10 °C und + 40 °C liegen 14 | WOLF GmbH 3066249_202002... -
Seite 15: Kondensatablauf Anschließen
Anschluss des Siphons zu schieben. A = CWL -2-325 Rechtsausführung B = Siphonmontage unten am CWL-Gerät C = Beispiele für Kondensatablaufanschlüsse mit Manschette HT DN32 D = Abnehmbare Kupplung E = Beispiel eines Geruchsverschlusses 3066249_202002 WOLF GmbH | 15... -
Seite 16: Anschluß Luftkanäle
Überströmung kommen kann. Die Position der Zuluftventile ist so zu wählen, dass Verschmutzung und Zugluft vermieden werden. Hierfür die Wolf Zuluftventile einsetzen. Bei Verwendung von Schalldämpfern ist bei der Montage zu berücksichtigen, dass diese nach einiger Zeit ausgetauscht werden können müssen. -
Seite 17: Elektrische Anschlüsse
Installation 1 = CWL-2-325 Rechtsausführung (waagerecht aufstellen) 2 = Bevorzugtes Ansaugen der Außenluft 3 = Kanalisationsentlüftung 4 = Bevorzugte Stelle Fortluft; isolierte Dachdurchführung von Wolf verwenden 5 = Thermisch isoliertes Rohr 6 = Kondensatablauf 7 = Schalldämpfer 8 = Kanäle von und zur Wohnung Elektrische Anschlüsse... -
Seite 18: Ebus-Stecker Anschließen
Zum Anschließen eines eBus-Steckers befindet sich auf der Rückseite der Display-Abdeckung (®) der abziehbare 2-polige (grüne) Anschluss X17. Das eBus-Protokoll kann zum Beispiel für den Anschluss der Wolf Bedienmodul BM-2 (® Anschluss Bedienmodul BM-2 Seite 41) genutzt werden. Die Kontakte sind polaritätsempfindlich und müssen daher immer richtig angeschlossen werden. -
Seite 19: Koppeln Von Geräten Mittels Wolf Bus
Alle CWL -2-325 (Plus)-Geräte haben denselben Luftdurchsatz wie das als „Master“ konfigurierte Gerät. Die Störmeldungen aller Geräte werden im Display des Master-Geräts angezeigt. Bei Verwendung eines Wolf Bedienmodul BM-2 oder der Wolf Link Home sind diese immer an das Master-Gerät anzuschließen. 3066249_202002... -
Seite 20: Anzeige
Das Menü ist werksseitig auf die englische Sprache eingestellt. Die gewünschte Einstellung kann später noch vorgenommen werden und zwar im Einstellmenü siehe dazu die Tabelle der Einstellwerte (® Einstellwerte Seite 49), Schrittnummer 15.1 bis Schrittnummer 15.10. 20 | WOLF GmbH 3066249_202002... -
Seite 21: Unterteilung Des Displayfensters
Für weitere Informationen siehe das Kapitel „Filter reinigen“ (® Filter reinigen Seite 30). Dieses Symbol wird nur angezeigt, wenn im Gerät eine Störung aufgetreten ist. Für weitere Informationen siehe das Kapitel „Störung“ (® Störungsanalyse Seite 27). 3066249_202002 WOLF GmbH | 21... - Seite 22 Dieses Gerät ist als Master-Gerät eingestellt, wenn mehrere Geräte daran gekoppelt sind (Kaskade) Das Gerät ist als Slave-Gerät eingestellt; es können maximal 9 Geräte an das Master-Gerät gekoppelt werden Ansteuerung mittels eBus oder Wolf Bedienmodul BM-2 Ansteuerung mittels ModBus oder WolfBus Die „Bypass-Boost“-Funktion ist aktiv Internetverbindung Signalstärke...
- Seite 23 Anzeige Bereich Symbol im Beschreibung Display 11:07 Aktuelle Uhrzeit 02.11.2017 Aktuelles Datum 3066249_202002 WOLF GmbH | 23...
-
Seite 24: Display-Informationen
Die so eingestellte Lüftungsstufe bleibt eine halbe Stunde lang aktiv; dies wird im Display durch eine Hand mit Uhr angezeigt. Der Touchscreen kann auch permanent als Stufenschalter eingestellt werden; dazu muss im Einstellmenü unter Schrittnummer 15.8 die Einstellung „Ja“ gewählt werden. Warnung: Falsche Einstellungen können die einwandfreie Funktion des Geräts beeinträchtigen! 24 | WOLF GmbH 3066249_202002... -
Seite 25: Inbetriebnahme
Sind CO -Sensoren angeschlossen, wird abhängig von den gemessenen PPM-Werten die Luftmenge stufenlos zwischen Stufe 1 und Stufe 3 geregelt; ist ein Feuchtesensor angeschlossen, wird bei Einschalten dieses Sensors die Luftmenge auf Stufe 3 geschaltet. 3066249_202002 WOLF GmbH | 25... -
Seite 26: Sonstige Einstellungen Durch Den Installateur
Änderungen können im Einstellmenü vorgenommen werden. Warnung: Da Änderungen im Einstellmenü die einwandfreie Funktion des Geräts beeinträchtigen können, muss bei nicht beschriebenen Einstellungen Rücksprache mit Wolf GmbH gehalten werden. Falsche Einstellungen können die einwandfreie Funktion des Geräts ernsthaft beeinträchtigen! Werkseinstellung Es ist möglich, alle geänderten Einstellungen gleichzeitig auf die Werkseinstellungen zurückzusetzen. -
Seite 27: Störung
Ursache behoben wurde; anschließend führt das Gerät selbst einen Reset durch (Auto- Reset) und das Display zeigt wieder den Betriebszustand an. Um diese Störung zu beheben, wenden Sie sich bitte an Ihren Installateur. 1. Zuluftventilator defekt 3066249_202002 WOLF GmbH | 27... - Seite 28 Störung wird automatisch zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird E130 E1800 Relaisausgang 1 Signalausgang nicht Gerät spannungsfrei schalten. Basisplatine defekt; allgemeine verfügbar austauschen. Störung wird automatisch Störmeldung zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird 28 | WOLF GmbH 3066249_202002...
- Seite 29 Störung weiterhin auf, Platine austauschen Störung wird automatisch zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird E120 E2100 Störung eBus; Wolf Bedienmodul BM-2 Verdrahtung zu Komponenten/Wolf Bedienmodul allgemeine und andere, an den BM-2 überprüfen Störmeldung eBus angeschlossene Komponenten/Wolf Bedienmodul BM-2 überprüfen...
-
Seite 30: Wartung
„Zurück“ gedrückt wird. Erst danach ist der Timer der Filtermeldung zurückgesetzt! Mit der Home-Taste kann jedes aufgerufene Menü verlassen und zum Hauptfenster zurückgekehrt werden; mit der Zurück-Taste kann im Menü 1 Schritt zurück gegangen werden. 30 | WOLF GmbH 3066249_202002... -
Seite 31: Wartung
Umständen mindestens einmal alle 3 Jahre erforderlich. Trennen Sie das Gerät von der Spannungsversorgung, indem Sie den Netzstecker ziehen. Öffnen Sie die Filtertür. Nehmen Sie die beiden Filter heraus. Entfernen Sie die vordere Abdeckung. 3066249_202002 WOLF GmbH | 31... - Seite 32 Reinigen Sie den Wärmetauscher mit warmem Wasser (max. 45 °C) und einem geeigneten Reinigungsmittel. Spülen Sie den Wärmetauscher mit warmem Wasser nach. Nehmen Sie das EPS-Einsetzteil, mit dem der Ventilator festgeklemmt ist, aus dem Gerät heraus. 32 | WOLF GmbH 3066249_202002...
- Seite 33 Kippen Sie den Ventilator so, dass dieser aus dem EPS-Teil herausgenommen werden kann. Lösen Sie beide Ventilatorkabel vom Ventilator. Nehmen Sie den Ventilator jetzt aus dem Gerät heraus. Wiederholen Sie die Schritte 6 bis 9 für den anderen Ventilator im Gerät. 3066249_202002 WOLF GmbH | 33...
- Seite 34 Setzen Sie den Timer der Filtermeldung zurück, indem Sie im Einstellmenü unter Schrittnummer 4.3 den Timer wieder auf Null setzen. Nachdem der Timer der Filtermeldung zurückgesetzt wurde, wechselt das Gerät zum Hauptmenü und ist wieder betriebsbereit. 34 | WOLF GmbH 3066249_202002...
-
Seite 35: Elektrische Schaltpläne
Elektrische Schaltpläne Elektrische Schaltpläne 3066249_202002 WOLF GmbH | 35... - Seite 36 5 = USB-Stick für Software-Update (nicht mit dem Gerät X18 = 24V (max 5VA) mitgeliefert) 6 = Serviceanschluss X19 = Signal output 7 = Laptop mit installiertem Wolf Service-Werkzeug (nicht mitgeliefert) 8 = Touchscreen am Gerät Plus Platine UWA2-E 9 = Klappenmotor Bypass-Klappe X03 = 24V 10 = Außenlufttemperaturfühler...
-
Seite 37: Elektrische Anschlüsse Zubehör
Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 3066249_202002 WOLF GmbH | 37... -
Seite 38: Anschluss Kabellose Fernbedienung (Ohne Filteranzeige)
Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 38 | WOLF GmbH 3066249_202002... -
Seite 39: Anschluss Zusätzlicher Stufenschalters Mit Filteranzeige
Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 3066249_202002 WOLF GmbH | 39... -
Seite 40: Anschluss Zusätzlicher Stufenschalter Mit Kabelloser Fernbedienung
Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 40 | WOLF GmbH 3066249_202002... -
Seite 41: Anschluss Bedienmodul Bm-2
Anschluss Bedienmodul BM-2 A = CWL-Gerät B = Bedienmodul BM-2 (optional)(Mindestanforderung Software: FW 2.80) C = Zweiadriges Steuerstromkabel D = Grüner zweipoliger Stecker mit Schraubanschluss E = Position der grünen eBus-Buchse auf Rückseite der Regelung 3066249_202002 WOLF GmbH | 41... -
Seite 42: Anschluss Feuchtesensor
2 = Basisplatine 3 = Abdeckung 4 = Mit RH-Sensor mitgeliefertes Kabel 5 = RH-Sensor (Feuchtesensor) 6 = Abluftkanal Zum Einschalten und Einstellen der Empfindlichkeit des Feuchtesensors gehen Sie im Einstellmenü Schrittnummer 7.1 und 7.2. 42 | WOLF GmbH 3066249_202002... -
Seite 43: Anschluss Eines Oder Mehrerer Co₂-Sensoren
-Sensors bzw. der -Sensoren muss im Einstellmenü unter Schrittnummer 6.1 die korrekte Einstellung vorgenommen werden. Zum Einstellen des PPM-Mindest- und -Höchstwertes der CO -Sensor(en) muss ggf. unter der Schrittnummer 6.2 bis 6.9 die korrekte Einstellung vorgenommen werden. 3066249_202002 WOLF GmbH | 43... -
Seite 44: Verbinden Nachheizregister
2 = Maximalsicherung mit Reset von Hand C3 = grün/gelb 3 = 2-Polige eBus Steckverbinder X17 auf Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung Nachheizregister 44 | WOLF GmbH 3066249_202002... -
Seite 45: Verbinden Vorheizregister
2 = Maximalsicherung mit Reset von Hand C3 = grün/gelb 3 = 2-Polige eBus Steckverbinder X17 auf Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung Vorheizregister 3066249_202002 WOLF GmbH | 45... -
Seite 46: Service
Explosionszeichnung) auch der Gerätetyp, die Seriennummer, das Baujahr und die Bezeichnung des Ersatzteils angegeben werden: Hinweis Hinweis: Gerätetyp, Seriennummer und Baujahr sind auf dem Typenschild hinter der vorderen Kunststoffabdeckung des Geräts angegeben. Beispiel Gerätetyp CWL -2-325 Seriennummer 430020191201 Baujahr 2020 Ersatzteil Ventilator Artikelcode 2139604 Menge 46 | WOLF GmbH 3066249_202002... -
Seite 47: Ersatzteile
Service 12.2 Ersatzteile 3066249_202002 WOLF GmbH | 47... - Seite 48 Bypass inkl. Motor CWL-2-325/400 2747567 Displayrahmen schwarz CWL-2 2747575 Displayplatine inkl. Display CWL-2 2747573 Basisplatine CWL-2 2747574 Bundring DN160 (1 Stück) CWL-2-325/400 1669556 Bundring DN180 (1 Stück) CWL-2-325/400 1669557 Plusplatine CWL-2 2747550 Anschlusskabel mit Netzstecker 230V CWL-2-325/400 2747572 Schmelzsicherung Vorheizregister CWL-2-325/400...
-
Seite 49: Einstellwerte
Bypass Hysterese 2 °C 0 °C / 5 °C Modus Bypass-Boost Ein/Aus Luftstufe Bypass-Boost 0, 1, 2 oder 3 Frostschutz Frostschutztemperatur 0 °C 0 °C / 3 °C Mindest-Einblastemperatur 10 °C 7°C / 22 °C Filtermeldung 3066249_202002 WOLF GmbH | 49... - Seite 50 0 - 9 Einstellung Gerät 0 (Master) (0=Master ; 1-9 =Slave1 - Slave 9) Zentralheizung + Wärmerückgewinnung 12.1 Status Ein/Aus Kommunikation 14.1 Typ Bus-Verbindung ModBus Aus/ WolfBus / ModBus 14.2 Slave-Adresse 1 - 247 Für ModBus 50 | WOLF GmbH 3066249_202002...
- Seite 51 Zurück zur WerkseinstellungNein Ja / Nein 15.10 Assistent Ventilatorstellung Nein Ja / Nein Signalausgang Aus / Nur Filter / Störbedingung / 16.1 Signalausgang Anschluss X19 Filter- und Störbedingung Standby 17.1 Ausschalten Gerät Nein Ja / Nein 3066249_202002 WOLF GmbH | 51...
-
Seite 52: Einstellwerte Zusatzplatine
Ventilator entsprechend Stufe 2 Schaltkontakt 2 Ventilator aus Ventilator entsprechend Stufe 3 Aktion Abluftventilator Ventilator entsprechend Stufe 0 Ventilator entsprechend Stufenschalter Ventilator läuft auf Höchststufe Keine Ansteuerung Abluftventilator 0 - 10 V 10.1 Modus Eingang 1 Ein/Aus 52 | WOLF GmbH 3066249_202002... - Seite 53 5 °C 0,0 °C / 10,0 °C 11.3 Schalttemperatur 2 25 °C 15,0 °C / 40,0 °C Klappenstellung 10-Volt- 11.4 Geschlossen Offen / Geschlossen Ansteuerung Relaisausgang 1/Relaisausgang 2/ 11.5 Ventilsteuerung Relaisausgang 1 Analogausgang 1/ Analogausgang 2 3066249_202002 WOLF GmbH | 53...
-
Seite 54: Konformitätserklärung
Das oben genannte Produkt erfüllt die folgenden Richtlinien: ¨ 2014/35/EU (Niederspannungsrichtlinie) ¨ 2014/30/EU (EMV-Richtlinie) ¨ RoHS 2011/65/EU (Stoffrichtlinie) ¨ 2009/125/EU (1253/1254 EU [EU ErP-Richtlinie]) Das Produkt trägt das CE-Zeichen: Mainburg, 24-11-2018 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Leiter Entwicklung Technik 54 | WOLF GmbH 3066249_202002... -
Seite 55: Erp-Werte
Achtung! Für eine optimale Effizienz und eine einwandfreie Funktion ist eine regelmäßige Inspektion, eventuelle Reinigung oder das Austauschen der Filter notwendig. Internetadresse für Anweisungen zur Montage: https://www.wolf.eu Bypass: Ja, 100 % Bypass Messungen durchgeführt von TZWL gemäß des Standards EN 13141-7 3066249_202002 WOLF GmbH | 55... - Seite 56 SEV in kWh/m²/a A+ (höchste Effizienz) SEV < -42 -42 ≤ SEV < -34 -34 ≤ SEV < -26 -26 ≤ SEV < -23 -23 ≤ SEV < -20 E (geringste Effizienz) -20 ≤ SEV < -10 56 | WOLF GmbH 3066249_202002...
-
Seite 57: Recycling
Recycling Recycling Recycling Bei der Herstellung dieses Geräts wurden langlebige Materialien verwendet. Das Verpackungsmaterial sollte verantwortungsvoll und gemäß den geltenden behördlichen Vorschriften entsorgt werden. 3066249_202002 WOLF GmbH | 57... - Seite 60 WOLF GmbH / Postfach 1380 / D-84048 Mainburg Tel. +49.0.87 51 74- 0 / Fax +49.0.87 51 74- 16 00 / www.WOLF.eu...
