Wenn der Türfl ügel ausgerichtet ist und alle Dichtprofi le
aufgesteckt wurden, kann die Nulllage eingestellt wer-
den. Dabei sind die Gewindestifte wechselweise auf das
angegebene Anzugsmoment anzuziehen und nach ca.
15 Minuten nachzuziehen.

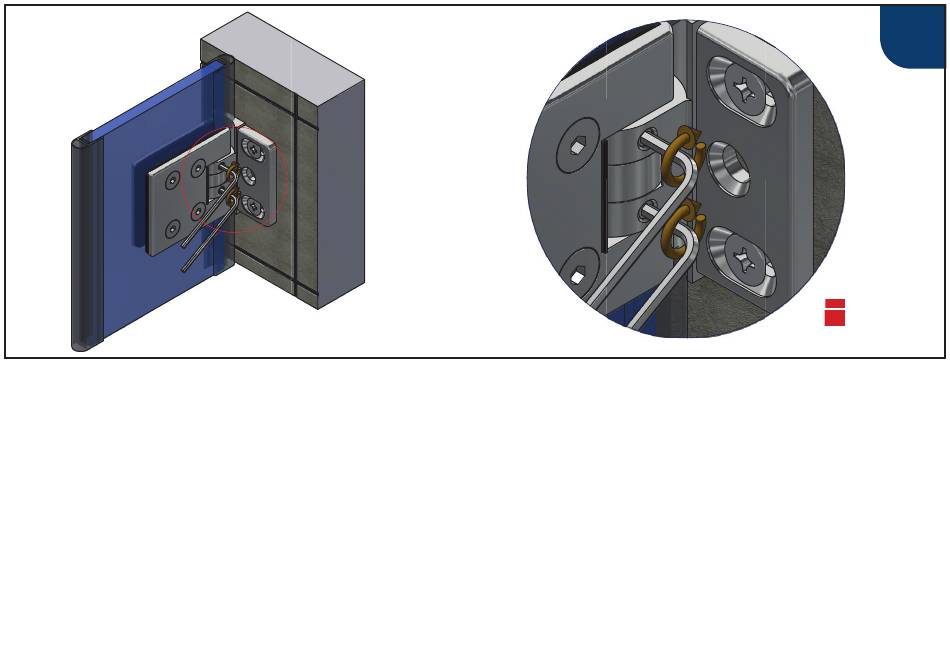

Die Gewindestifte zur Nulllageneinstellung können zu-
sätzlich mit Schraubensicherung fi xiert werden. Der zu
benutzende abgewinkelte Sechskantschlüssel SW2,5,
Art.Nr. 8129ST8, liegt dem Duschband bei.
ACHTUNG: dieser Schlüssel sollte nur für 2 Montagen
verwendet werden!
Once the door panel is aligned and all sealing profi les
are fi tted, the closed position can be ajusted. Tighten the
set screws alternately to the specifi ed torque; retighten
after approx. 15 minutes.
The grub screws can additionally be fi xed with
thread locker. The angled allen key SW2,5 No. 8129ST8
has been included.
WARNING: This Allen key should be used for 2 assem-
blies only!
4
max.
max.
5 N·m
5 N·m
