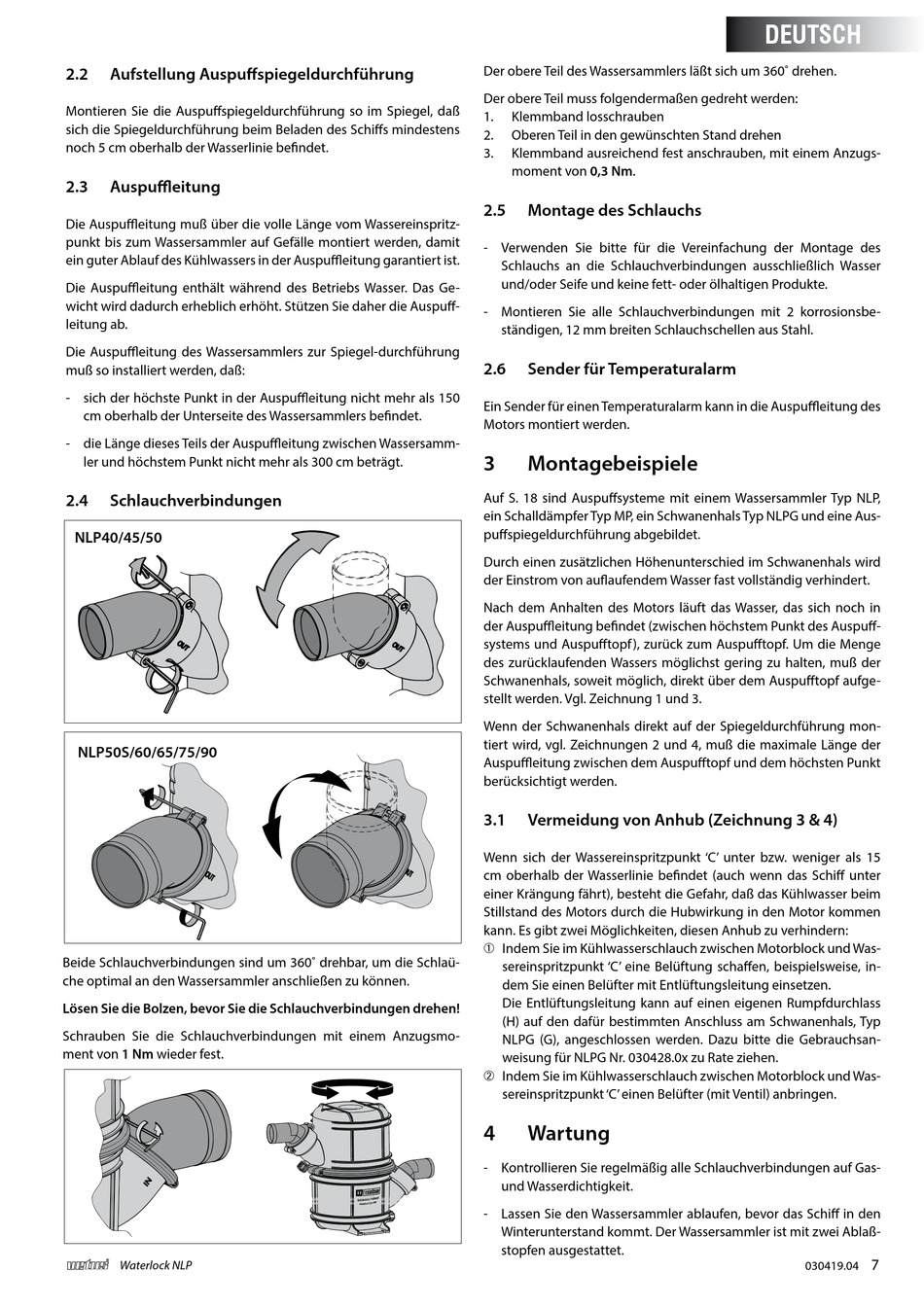

2.2
Aufstellung Auspuffspiegeldurchführung
Montieren Sie die Auspuffspiegeldurchführung so im Spiegel, daß
sich die Spiegeldurchführung beim Beladen des Schiffs mindestens
noch 5 cm oberhalb der Wasserlinie befindet.
2.3

Auspuffleitung

Die Auspuffleitung muß über die volle Länge vom Wassereinspritz-
punkt bis zum Wassersammler auf Gefälle montiert werden, damit
ein guter Ablauf des Kühlwassers in der Auspuffleitung garantiert ist.
Die Auspuffleitung enthält während des Betriebs Wasser. Das Ge-
wicht wird dadurch erheblich erhöht. Stützen Sie daher die Auspuff-
leitung ab.
Die Auspuffleitung des Wassersammlers zur Spiegel-durchführung
muß so installiert werden, daß:
- sich der höchste Punkt in der Auspuffleitung nicht mehr als 150
cm oberhalb der Unterseite des Wassersammlers befindet.
- die Länge dieses Teils der Auspuffleitung zwischen Wassersamm-
ler und höchstem Punkt nicht mehr als 300 cm beträgt.
2.4
Schlauchverbindungen
NLP40/45/50
NLP50S/60/65/75/90
Beide Schlauchverbindungen sind um 360˚ drehbar, um die Schlaü-
che optimal an den Wassersammler anschließen zu können.
Lösen Sie die Bolzen, bevor Sie die Schlauchverbindungen drehen!
Schrauben Sie die Schlauchverbindungen mit einem Anzugsmo-
ment von 1 Nm wieder fest.
Waterlock NLP
Der obere Teil des Wassersammlers läßt sich um 360˚ drehen.
Der obere Teil muss folgendermaßen gedreht werden:
1.
Klemmband losschrauben
2.
Oberen Teil in den gewünschten Stand drehen
3.
Klemmband ausreichend fest anschrauben, mit einem Anzugs-
moment von 0,3 Nm.
2.5

Montage des Schlauchs

- Verwenden Sie bitte für die Vereinfachung der Montage des
Schlauchs an die Schlauchverbindungen ausschließlich Wasser
und/oder Seife und keine fett- oder ölhaltigen Produkte.
- Montieren Sie alle Schlauchverbindungen mit 2 korrosionsbe-
ständigen, 12 mm breiten Schlauchschellen aus Stahl.
2.6
Sender für Temperaturalarm
Ein Sender für einen Temperaturalarm kann in die Auspuffleitung des
Motors montiert werden.
3
Montagebeispiele
Auf S. 18 sind Auspuffsysteme mit einem Wassersammler Typ NLP,
ein Schalldämpfer Typ MP, ein Schwanenhals Typ NLPG und eine Aus-
puffspiegeldurchführung abgebildet.
Durch einen zusätzlichen Höhenunterschied im Schwanenhals wird
der Einstrom von auflaufendem Wasser fast vollständig verhindert.
Nach dem Anhalten des Motors läuft das Wasser, das sich noch in
der Auspuffleitung befindet (zwischen höchstem Punkt des Auspuff-
systems und Auspufftopf ), zurück zum Auspufftopf. Um die Menge
des zurücklaufenden Wassers möglichst gering zu halten, muß der
Schwanenhals, soweit möglich, direkt über dem Auspufftopf aufge-
stellt werden. Vgl. Zeichnung 1 und 3.
Wenn der Schwanenhals direkt auf der Spiegeldurchführung mon-
tiert wird, vgl. Zeichnungen 2 und 4, muß die maximale Länge der
Auspuffleitung zwischen dem Auspufftopf und dem höchsten Punkt
berücksichtigt werden.
3.1
Vermeidung von Anhub (Zeichnung 3 & 4)
Wenn sich der Wassereinspritzpunkt 'C' unter bzw. weniger als 15
cm oberhalb der Wasserlinie befindet (auch wenn das Schiff unter
einer Krängung fährt), besteht die Gefahr, daß das Kühlwasser beim
Stillstand des Motors durch die Hubwirkung in den Motor kommen
kann. Es gibt zwei Möglichkeiten, diesen Anhub zu verhindern:
 Indem Sie im Kühlwasserschlauch zwischen Motorblock und Was-
sereinspritzpunkt 'C' eine Belüftung schaffen, beispielsweise, in-
dem Sie einen Belüfter mit Entlüftungsleitung einsetzen.
Die Entlüftungsleitung kann auf einen eigenen Rumpfdurchlass
(H) auf den dafür bestimmten Anschluss am Schwanenhals, Typ
NLPG (G), angeschlossen werden. Dazu bitte die Gebrauchsan-
weisung für NLPG Nr. 030428.0x zu Rate ziehen.
 Indem Sie im Kühlwasserschlauch zwischen Motorblock und Was-
sereinspritzpunkt 'C' einen Belüfter (mit Ventil) anbringen.
4

Wartung

- Kontrollieren Sie regelmäßig alle Schlauchverbindungen auf Gas-
und Wasserdichtigkeit.
- Lassen Sie den Wassersammler ablaufen, bevor das Schiff in den
Winterunterstand kommt. Der Wassersammler ist mit zwei Ablaß-
stopfen ausgestattet.

DEUTSCH

7
030419.04
