Elektrischer Anschluss
Getrenntausführung
Bei der Getrenntausführung werden die räumlich getrennt montierten Messaufnehmer und -
umformer mit einem Verbindungskabel verbunden. Der Anschluss erfolgt bei dem Messauf-
nehmer über das Anschlussgehäuse, der Messumformer wird über den Anschlussraum der
Wandhalterung angeschlossen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulassung
des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen.

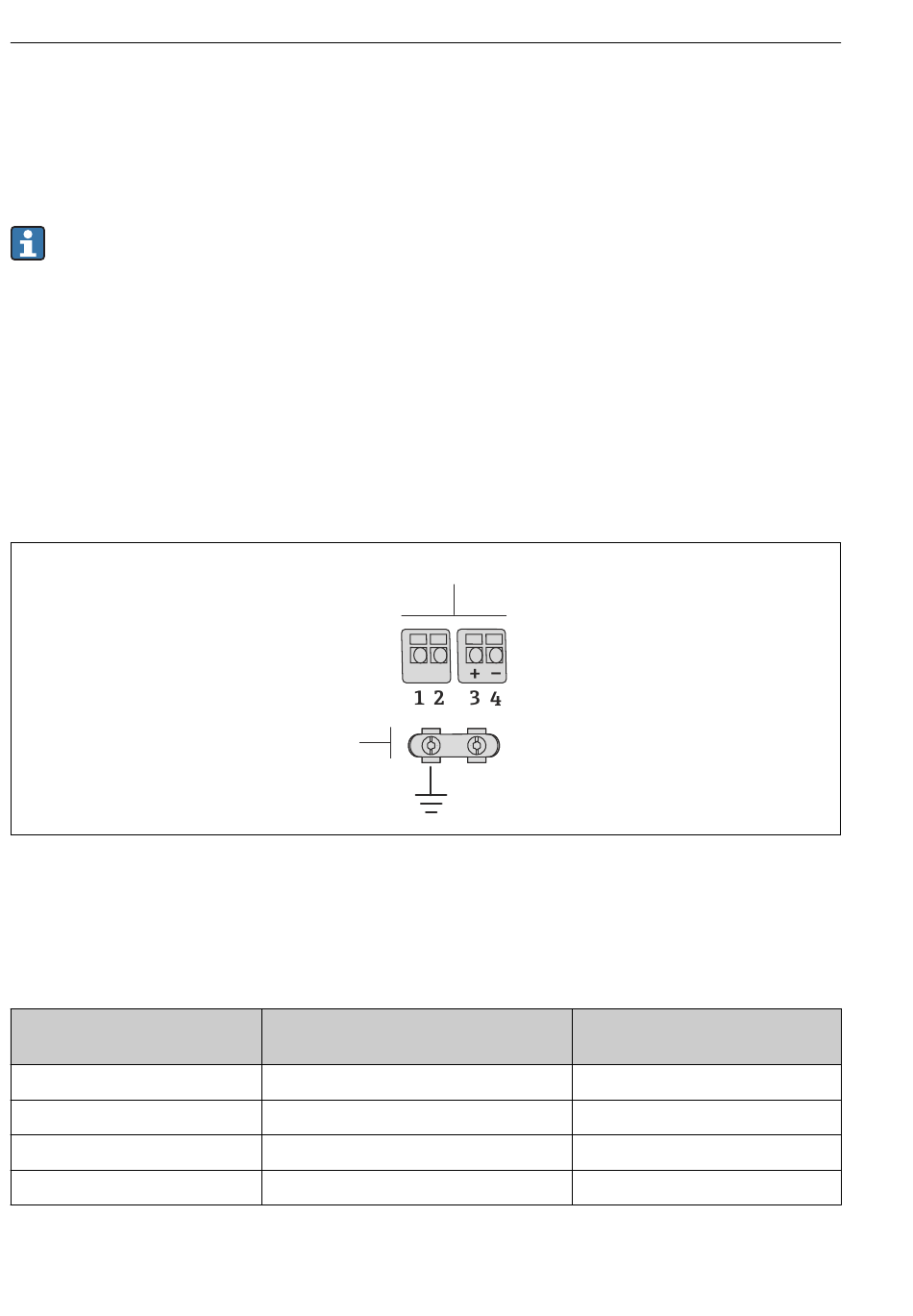

 7 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschluss-
gehäuse des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
28
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Proline Prowirl R 200
A0019335
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
