Proline Prowirl R 200
Drehen des Elektronikgehäuses und der Anzeige
Das Elektronikgehäuse ist auf der Gehäusestütze stufenlos um 360 ° drehbar. Die Anzeigeein-
heit kann in 45 °-Schritten gedreht werden. Damit ist eine bequeme Ablesbarkeit in allen Ein-
baulagen gewährleistet.

Ein- und Auslaufstrecken

Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die unten
stehenden Ein- und Auslaufstrecken einhalten.
1
15 × DN
3
20 × DN
6
25 × DN

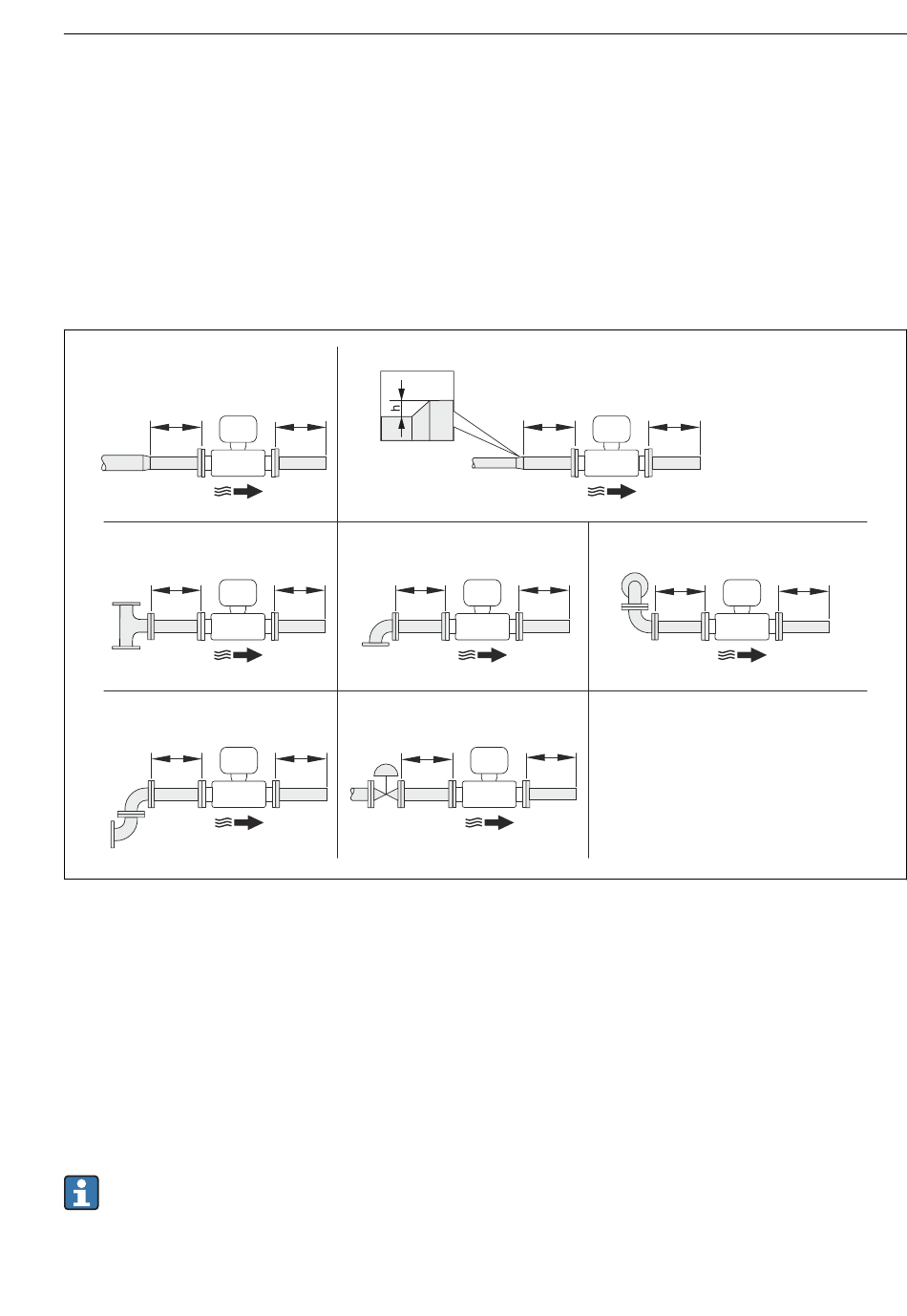

 3 Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
h Sprunghöhe
1 Reduktion um eine Nennweite
2 Erweiterung
3 T-Stück
4 Einfacher Bogen (90°-Bogen)
5 Doppelbogen 3D (2 × 90°-Bogen entgegengesetzt, nicht in einer Ebene)
6 Doppelbogen (2 × 90°-Bogen entgegengesetzt)
7 Regelventil
• Wenn mehrere Strömungsstörungen vorhanden sind, die längste angegebene Einlauf-
strecke einhalten.
• Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein speziell
gestalteter Strömungsgleichrichter eingebaut werden (→  20).
Endress+Hauser
2
5 × DN
4
20 × DN
5 × DN
7
50 × DN
5 × DN
17 × DN + 8 × h 5 × DN
5
5 × DN
40 × DN
5 × DN
Montage
5 × DN
A0019189
