2. GRUNDLAGEN
FEATURES
T10PX-SENDER
• Modulation: F-4G / T-FHSS SR / T-FHSS /
T-FHSS Mini-Z / S-FHSS
• Telemetrie Funktion
• Hintergrundbeleuchtetes 4,3 Zoll
Farb-Touchdisplay
• Eingebauter Lautsprecher
• 40 interne Modellspeicher, erweiterbar
per MicroSD-Karte
• Einstellbarer Gashebel
• Einstellbare Lenkradposition
• Ausgelegt für Rechts- und Linkshänder
• Vibrationsalarm
• Dual Rate & Exponential Funktion
• Kreisel-Mixer zur Einstellung der Kreisel-Parameter
• Bremsservo-Mixer, Lenkservo-Mixer, 4WS-Mixer,
Dual ESC Mixer, Kettenfahrzeug-Mixer, CPS-Mixer
zur Lichtsteuerung
• Rundenzeitnahme
• ABS Funktion
• Speicher Reset und Kopie
• Zukunftssicher durch Softwareupdatefähigkeit
• Failsafeeinstellung für Kanäle 1-4, B-F/S
für Gasfunktion
• Normaler und High-Speed-Übertragungsmodus
• Schnellste Reaktionszeiten mit Digital-Servos
BEDIENELEMENTE AM EMPFÄNGER R404SBS / R404SBS-E
Link-Taster
LED
TECHNISCHE DATEN R404SBS/SBS-E
Kanäle: ...........................................................4/10
Frequenzband: ........................................ 2.4 GHz
Sendeleistung ..................................2,2 mW EIRP
Übertragungssystem: ................................... F-4G
Kanalanzahl: ......................... 4 PWM / 10 S.BUS2
S.BUS-Ausgang: ......................................S.BUS2
Spannungsbereich:............................... 3,7 - 8,4 V
Abmessungen:............... 25,5x20x10,6 mm (SBS)
.....................................25,5x20x30,5 mm(SBS-E)
Gewicht:.........................5,7g(SBS) / 7,2g(SBS-E)
Kurzanleitung // Futaba T10PX
6
• Freie Wahl der Zuordnung von Schaltern
und Gebern
• Grafische Servoweganzeige
• Sender kann als GameController genutzt
werden (USB-Anschluss)
R404SBS/-E EMPFÄNGER
• 4/10 Kanäle
• Übertragungsart F-4G 2.4GHz
LIEFERUMFANG
• Sender T10PX
• Empfänger R404SBS/-E
• Zubehör
• Anleitung
TECHNISCHE DATEN T10PX Sender
Übertragungsart: F-4G, T-FHSS SR / T-FHSS /
T-FHSS Mini-Z / S-FHSS
Frequenzbereich: 2.4 GHz
Kanäle: 10
Sendeleistung: 100 mW EIRP
Spannungsbereich: 6,0 - 7,4 V
Gewicht ca.: 578 g
ANSCHLÜSSE
4: CH4 Servo
3: CH3 Servo
2: CH2 Drosselservo
1: CH1 Lenkservo
S: Stromversorgung / S.BUS2 Anschluss
HINWEIS
Versorgen Sie den Empfänger R404SBS/-E stets mit
einer Spannung von 3,7~8,4V. Dies kann aus einem
Akku oder durch einen BEC-Fahrtenregler erfolgen.
Aufgrund äußerer Einflüsse, wie Feuchtigkeit oder
Vibrationen, empfehlen wir den Einsatz von konfek-
tionierten Akkus (keine Trockenbatterien). Beachten
Sie, dass der BEC-Regler genügend Leistung für die
angeschlossenen Servos liefern muss!

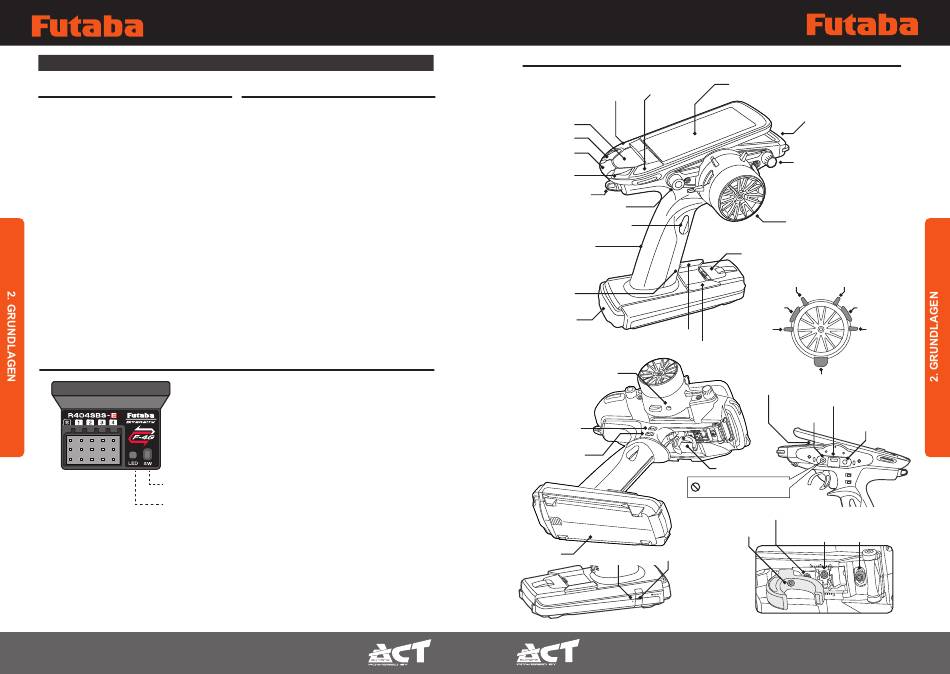

BEDIENELEMENTE AM SENDER T10PX
Power Schalter
Display Schalter
Home-Taste
Edit-Taste ES1
Edit-Taste ES2
Edit-Taste ES3
Aufhängungspunkt
Taster, einrastend (SW2)
Taster (SW3)
Handgriff
(mit integriertem Vibrationsalarm für Ti-
mer, Batteriewarnung & Telemetrie-Alarm)
3 Pos. Schalter
(SSW1)
Taster (SW4)
Taster (SW6)
Taster (SW7)
Einstellschraube für
Federkraft Lenkrad
Digitale Trimmung (DT5)
(Lenkung Dual Rate)
Digitale Trimmung (DT6)
(Bremse ATL)
Batteriefach
LiPo Ladebuchse**
LiPo Lade-LED**
** Nur bei Verwendung des original FUTABA LiPo-Hardcase-Senderakkus
Kurzanleitung // Futaba T10PX
Touch LC-Farbdisplay
Antenne
Digital Dial (DL1) / Taster (SW5)
Lenkrad
Multiport (für spätere Erweiterungen)
Digitale
Digitale
Trimmung (DT2)
Trimmung (DT1)
Schaltwippe (PD2)
Schaltwippe (PD1)
Digitale
Digitale
Trimmung (DT4)
Trimmung (DT3)
Taster (SW1)
Telemetrie AUS LED
USB-Buchse
Ladebuchse
Kopfhörer-Buchse
Gashebel
Darf NICHT für das Laden von
LiPo-Akkus ohne integrierten
Balancer verwendet werden!
Einstellschraube
für Bremsweg
Einstellschraube
Bremshebel Befes-
Federkraft
tigungsschraube
Einstellschraube für
Gashebel
Gashebel-Position
7
