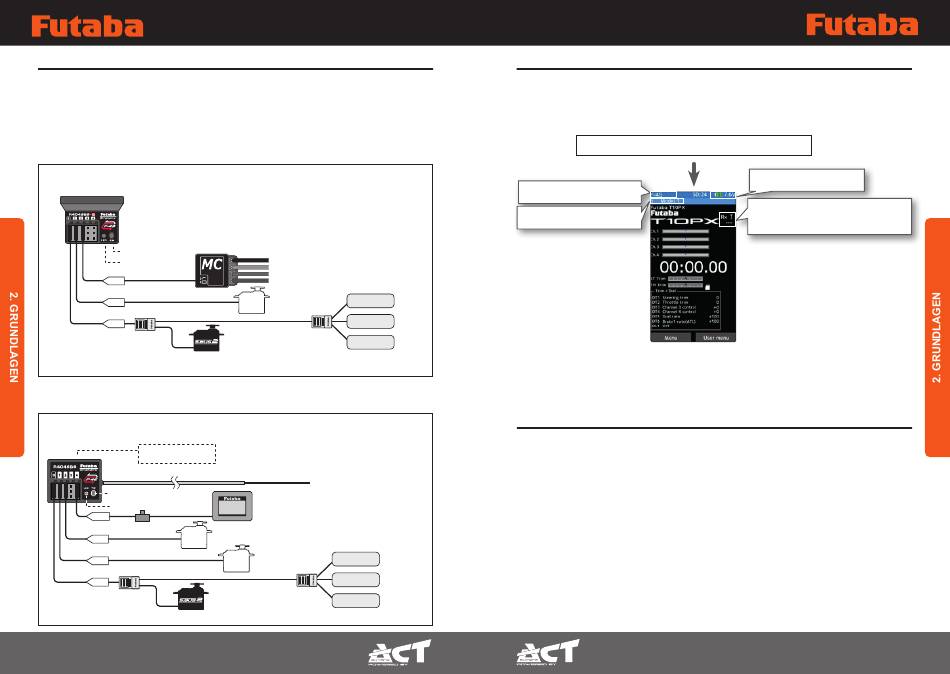

ANSCHLUSS DES EMPFÄNGERS
Nachfolgend zeigen wir Ihnen zwei Anschluss-Beispiele des Empfängers für Modelle mit Elektro-
bzw. Verbrennerantrieb.
Beachten Sie unbedingt die Einbauhinweise auf den nachfolgenden Seiten!
Anschlussbeispiel Elektroantrieb mit BEC Regler
Antenne
Link Taster
LED
CH2
CH1
S
Anschlussbeispiel Verbrennerantrieb
Eingebaute Antenne
*Oberseite nicht verdecken
Link Taster
LED
CH4
CH2
CH1
S
Kurzanleitung // Futaba T10PX
26
Regler mit BEC
Telemetriesensoren
(Optional)
Temperatur
Lenkservo
Sensor
RPM Sensor
HUB
CH5~CH10 Servos
Spannungssensor
S.BUS2 Servos
Aktive Antenne
*Antennenkabel nicht
abschneiden oder
aufrollen
Der Akku kann an einem beliebigen Servo-
Akku
steckplatz angeschlossen werden. Alternativ
einen Hub oder ein Y-Kabel verwenden.
Gas-Bremsservo
Telemetriesensoren
(Optional)
Lenkservo
Temperatur
Sensor
RPM sensor
HUB
CH5 bis CH10 Servos
Spannungssensor
*Nur S.BUS2 Servos
GRUNDEINSTELLUNGEN
Nehmen Sie zunächst die nachfolgenden Grundeinstellungen vor, bevor Sie die einzelnen Funktionen aufrufen.
Nach dem Einschalten des Senders sehen Sie den nachfolgenden HOME-Bildschirm. Prüfen Sie, ob der gewünschte
Modellspeicher ausgewählt ist. Über den Menü-Punkt "Modell Auswahl" können Sie ggf. ein anderes Modell auswählen.
Sender ist eingeschaltet
Übertragungsart
Modellnummer
(HOME Bildschirm)
EMPFÄNGERTYP (ÜBERTRAGUNGSART)
Überprüfen Sie, ob die zu Ihrem Empfänger passende Übertragungsart eingestellt ist. Wenn der Sender über die PWR-
Taste eingeschaltet wird, erscheint oben links im Display F-4G, T-FHSS SR, T-FHSS, Mini-Z, oder S-FHSS.
Wird der Sender mit der DSTaste eingeschaltet, erscheint oben links im Display die Meldung Display - es wird kein
2.4GHz Signal abgestrahlt.
Für den mitgelieferten Empfänger R404SBS / SBS-E muss T-4G als Übertragungsart eingestellt werden.
Kurzanleitung // Futaba T10PX
Spannung Senderakku
Anzeige des Telemetrie-Status
und der Signalstärke
27
