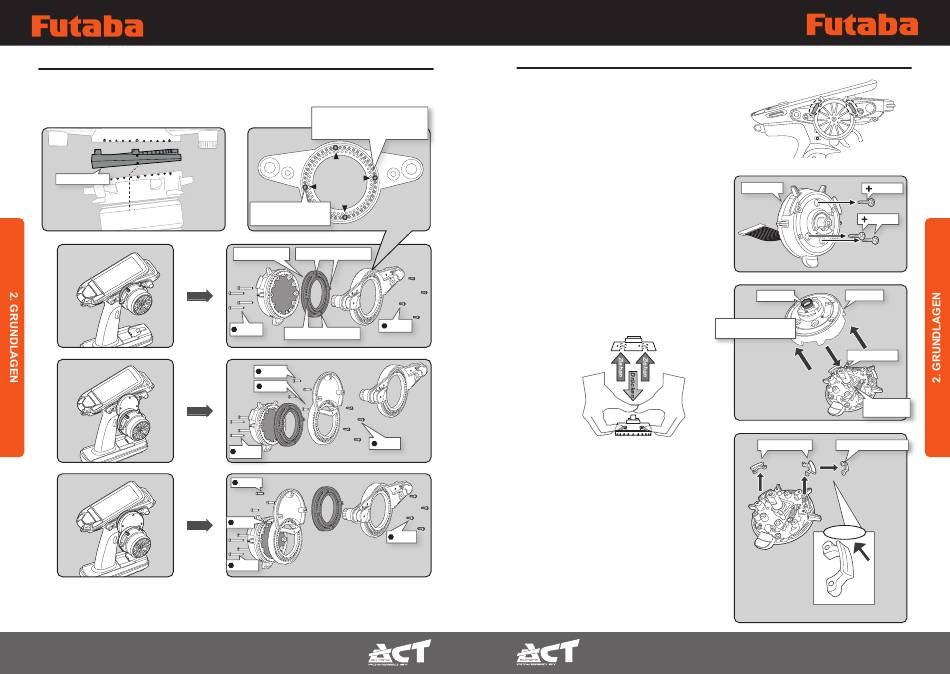

EINBAU DES OPTIONALEN 10° WINKELADAPTERS FÜR DAS LENKRAD
Der Winkel des Lenkrads kann um 10° verändert werden mittels des optional erhältlichen Winkeladapters
Art.-Nr. 01001901. Gehen Sie für den Einbau in der nachfolgend gezeigten Reihenfolge vor:
Winkel Adapter
Winkel Adapter gemäß Markierung einstellen.
1
2
3
Kurzanleitung // Futaba T10PX
22
Der Winkel Adapter wird im äußeren
Lochkreis verschraubt. Der Montage-
winkel kann frei gewählt werden.
Normale
Schrauben-
Position
4 Stück M2x5 mm
Schrauben verwenden
Winkel Adapter
Position f. Schrauben
M2×5
M2×19
Position f. Schrauben
M2×10
M2×6
M2×5
M2×19
M2×10
M2×6
M2×5
M2×19
Verwenden Sie die Schrauben des Senders und aus dem
Lieferumfang des Zubehörs.
DEMONTAGE DER SCHALTWIPPEN AM LENKRAD
Falls die Schaltwippen am Lenkrad als störend empfunden werden, können
sie mit wenigen Handgriffen wie folgt demontiert und durch Dummies ersetzt
werden:
1. Demontieren Sie die Lenbasis wie in dem Kapitel "Einbau des
optionalen APA Adapters für Lenkradposition" beschrieben.
2. Entfernen Sie die drei Schrauben M2,6x8 mm.
3. Lösen Sie die Abdeckung, wie unten dargestellt.
4. Ersetzen Sie die Schaltwippen durch die beiden
Dummy Schaltwippen.
5. Abschließend die Lenkbasis wieder zusammenbauen und
am Sender montieren.
Kurzanleitung // Futaba T10PX
Lenkbasis
M2.6×8
M2.6×8
Spacer
Abdeckung
Spacer nicht verlieren!
Lenkradwelle
Nicht
demontieren
Schaltwippen
Dummy Schaltwippen
Vorderseite
Dummy Schaltwippe
23
