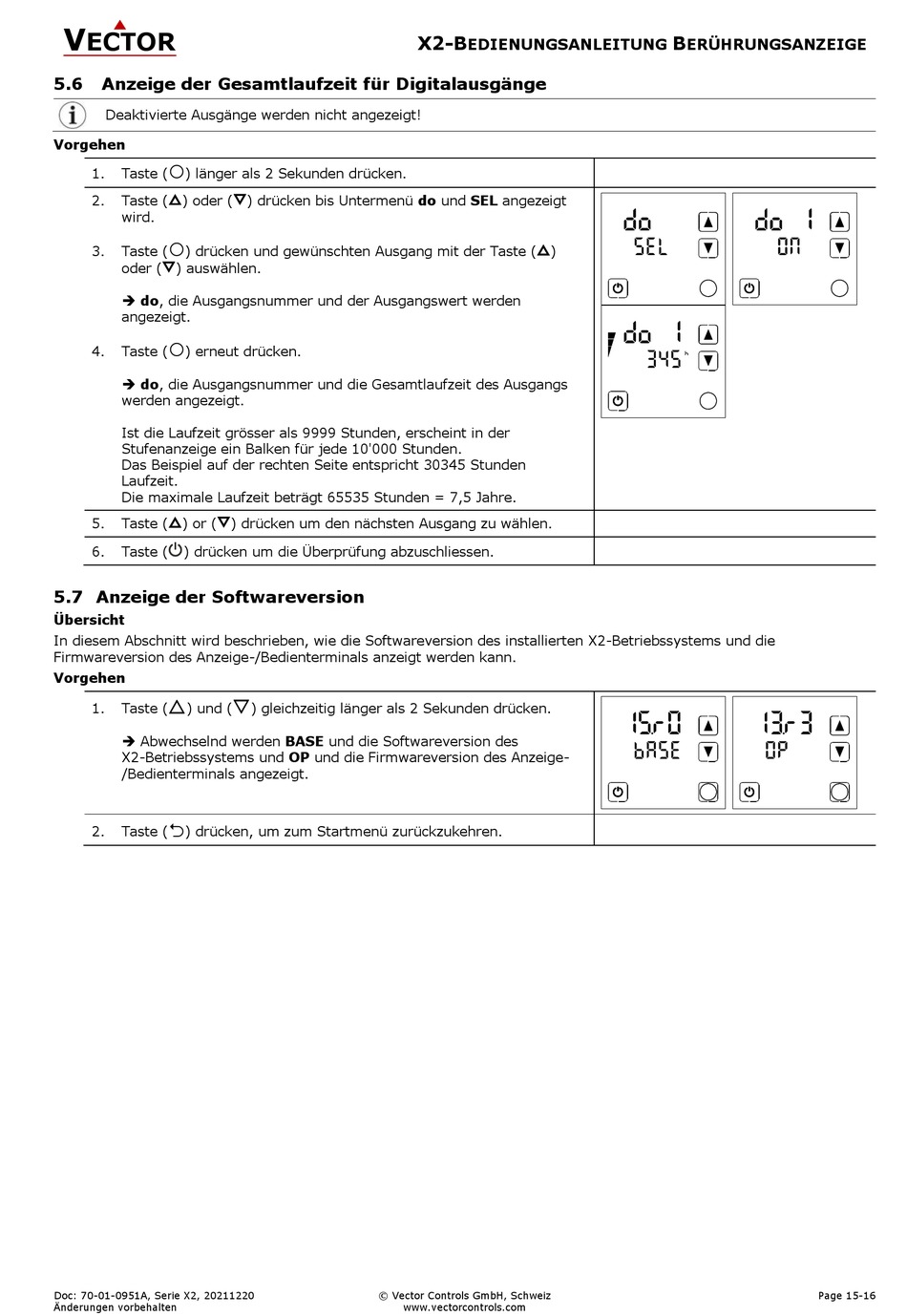

5.6 Anzeige der Gesamtlaufzeit für Digitalausgänge
Deaktivierte Ausgänge werden nicht angezeigt!
Vorgehen

1. Taste ( ) länger als 2 Sekunden drücken.
2. Taste ( ) oder ( ) drücken bis Untermenü do und SEL angezeigt
wird.

3. Taste ( ) drücken und gewünschten Ausgang mit der Taste ( )
oder ( ) auswählen.
➔ do, die Ausgangsnummer und der Ausgangswert werden
angezeigt.

4. Taste ( ) erneut drücken.
➔ do, die Ausgangsnummer und die Gesamtlaufzeit des Ausgangs
werden angezeigt.
Ist die Laufzeit grösser als 9999 Stunden, erscheint in der
Stufenanzeige ein Balken für jede 10'000 Stunden.
Das Beispiel auf der rechten Seite entspricht 30345 Stunden
Laufzeit.
Die maximale Laufzeit beträgt 65535 Stunden = 7,5 Jahre.
5. Taste ( ) or ( ) drücken um den nächsten Ausgang zu wählen.
6. Taste ( ) drücken um die Überprüfung abzuschliessen.

5.7 Anzeige der Softwareversion

Übersicht
In diesem Abschnitt wird beschrieben, wie die Softwareversion des installierten X2-Betriebssystems und die
Firmwareversion des Anzeige-/Bedienterminals anzeigt werden kann.
Vorgehen

1. Taste ( ) und (
➔ Abwechselnd werden BASE und die Softwareversion des
X2-Betriebssystems und OP und die Firmwareversion des Anzeige-
/Bedienterminals angezeigt.

2. Taste ( ) drücken, um zum Startmenü zurückzukehren.
Doc: 70-01-0951A, Serie X2, 20211220
Änderungen vorbehalten

) gleichzeitig länger als 2 Sekunden drücken.
