Anbau Der Profilwinkel Am Gestellfuß - Twall Basic16 Benutzerhandbuch

twall Basic16
®

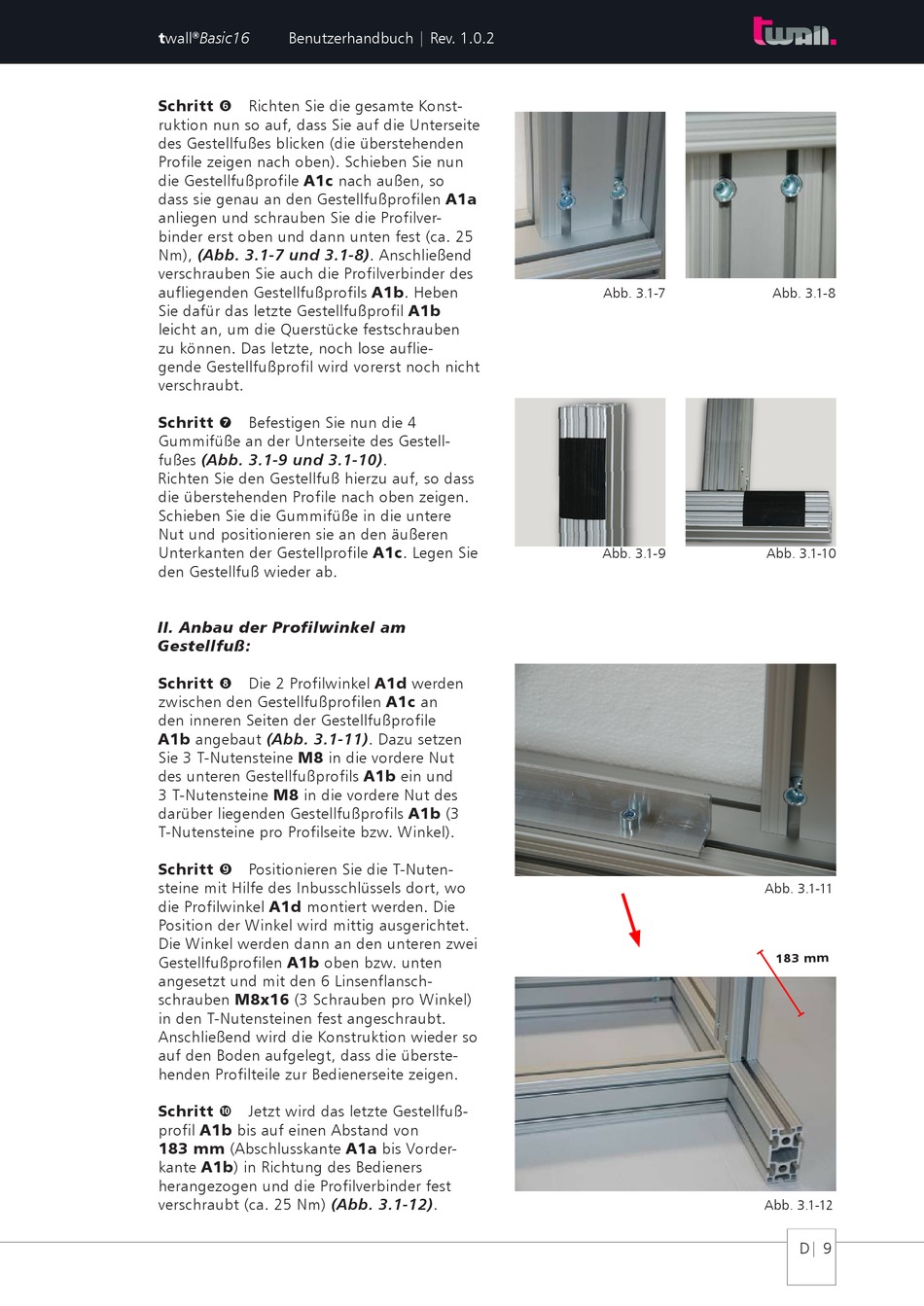

Schritt  Richten Sie die gesamte Konst-
ruktion nun so auf, dass Sie auf die Unterseite
des Gestellfußes blicken (die überstehenden
Profile zeigen nach oben). Schieben Sie nun
die Gestellfußprofile A1c nach außen, so
dass sie genau an den Gestellfußprofilen A1a
anliegen und schrauben Sie die Profilver-
binder erst oben und dann unten fest (ca. 25
Nm), (Abb. 3.1-7 und 3.1-8). Anschließend
verschrauben Sie auch die Profilverbinder des
aufliegenden Gestellfußprofils A1b. Heben
Sie dafür das letzte Gestellfußprofil A1b
leicht an, um die Querstücke festschrauben
zu können. Das letzte, noch lose auflie-
gende Gestellfußprofil wird vorerst noch nicht
verschraubt.
Schritt 
Befestigen Sie nun die 4
Gummifüße an der Unterseite des Gestell-
fußes (Abb. 3.1-9 und 3.1-10).
Richten Sie den Gestellfuß hierzu auf, so dass
die überstehenden Profile nach oben zeigen.
Schieben Sie die Gummifüße in die untere
Nut und positionieren sie an den äußeren
Unterkanten der Gestellprofile A1c. Legen Sie
den Gestellfuß wieder ab.
II. Anbau der Profilwinkel am
Gestellfuß:
Schritt  Die 2 Profilwinkel A1d werden
zwischen den Gestellfußprofilen A1c an
den inneren Seiten der Gestellfußprofile
A1b angebaut (Abb. 3.1-11). Dazu setzen
Sie 3 T-Nutensteine M8 in die vordere Nut
des unteren Gestellfußprofils A1b ein und
3 T-Nutensteine M8 in die vordere Nut des
darüber liegenden Gestellfußprofils A1b (3
T-Nutensteine pro Profilseite bzw. Winkel).
Schritt  Positionieren Sie die T-Nuten-
steine mit Hilfe des Inbusschlüssels dort, wo
die Profilwinkel A1d montiert werden. Die
Position der Winkel wird mittig ausgerichtet.
Die Winkel werden dann an den unteren zwei
Gestellfußprofilen A1b oben bzw. unten
angesetzt und mit den 6 Linsenflansch-
schrauben M8x16 (3 Schrauben pro Winkel)
in den T-Nutensteinen fest angeschraubt.
Anschließend wird die Konstruktion wieder so
auf den Boden aufgelegt, dass die überste-
henden Profilteile zur Bedienerseite zeigen.
Schritt  Jetzt wird das letzte Gestellfuß-
profil A1b bis auf einen Abstand von
183 mm (Abschlusskante A1a bis Vorder-
kante A1b) in Richtung des Bedieners
herangezogen und die Profilverbinder fest
verschraubt (ca. 25 Nm) (Abb. 3.1-12).
