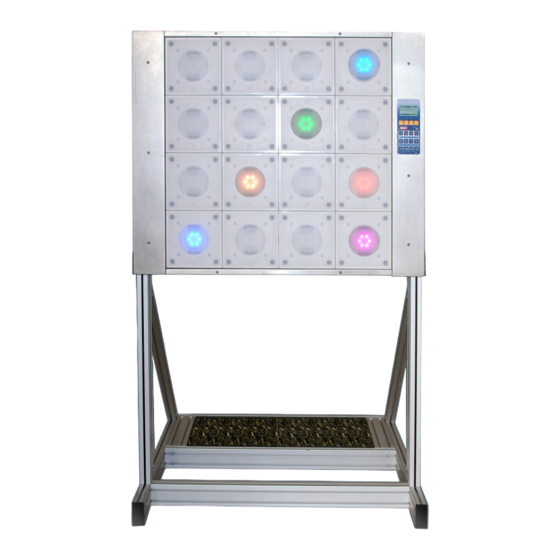

twall Basic16 Benutzerhandbuch
Mobil / stationär interaktives sport- und trainingsgerät
Verwandte Anleitungen für twall Basic16
Inhaltszusammenfassung für twall Basic16

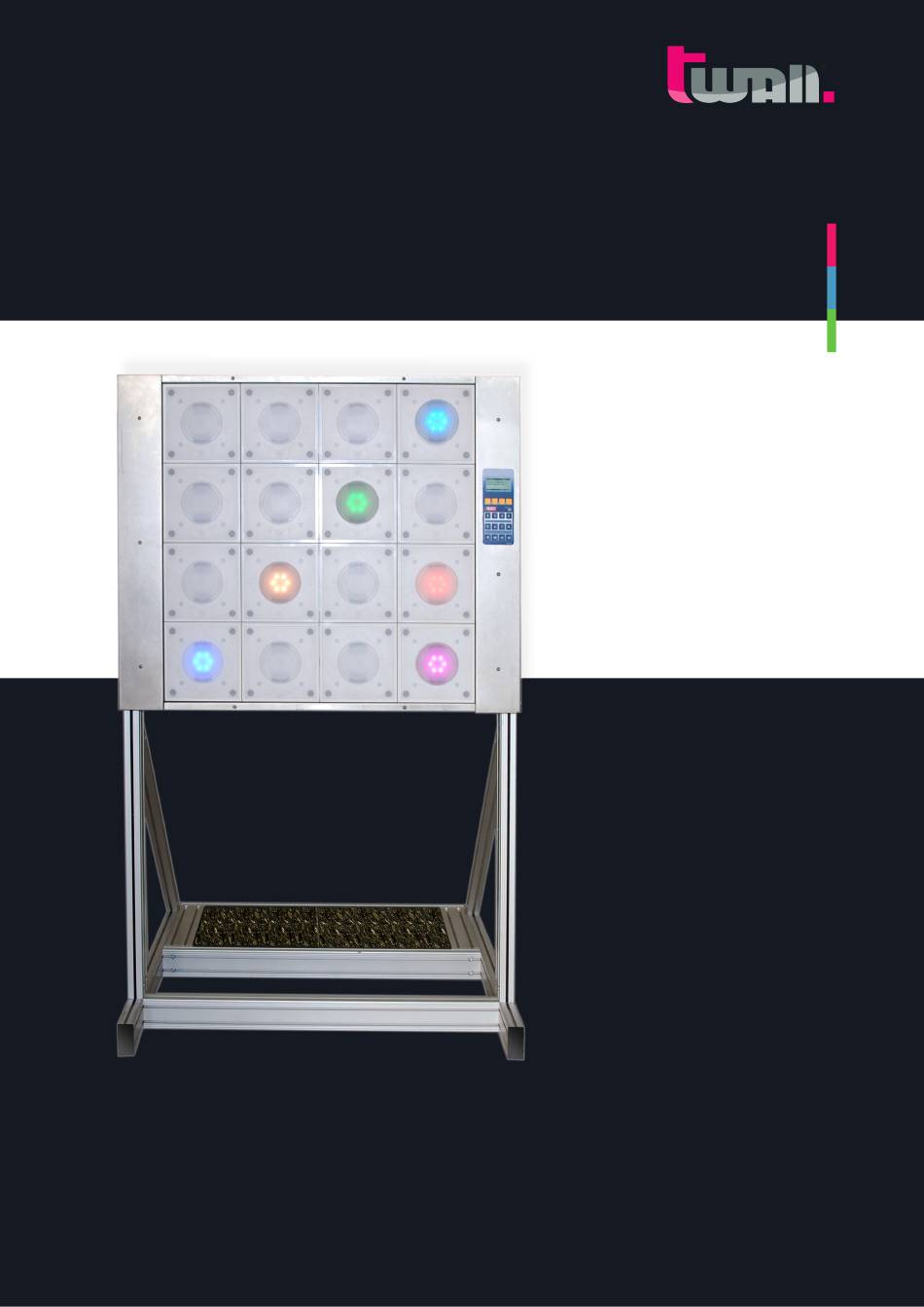

- Seite 1 Basic16 mobil / stationär ® Interaktives Sport- und Trainingsgerät THE INTERACTIVE TOUCH WALL Benutzerhandbuch Rev. 1.0.2 Daten-CD...
-
Seite 3: Inhaltsverzeichnis
Basic16 Montage der stationär ---------------------------------------------------------------------- 14 ® Wartung -------------------------------------------------------------------------------------------------------14 Fehlersuche --------------------------------------------------------------------------------------------------15 Technische Daten ------------------------------------------------------------------------------------------15 Datenblatt t wall Basic16 mobil und stationär ---------------------------------------------------------- 15 ® Datenblatt Zubehör -------------------------------------------------------------------------------------------- 15 Software Dokumentation twall ® Bedienung der ohne Computer ------------------------------------------------------------16 t wall Programme ausführen -------------------------------------------------------------------------------- 16 ®... -
Seite 4: Hardware Dokumentation
Die twall ist ausschließlich zum Anreiz von Bewegungen bei Menschen oder zur Erzeugung von ® Lichteffekten einzusetzen. Die Überprüfung der Eignung der Trainingsprogramme für die Nutzer obliegt dem Betreiber. Zum Betrieb der twall ist ausschließlich das mitgelieferte Netzteil zu ® nutzen. -
Seite 5: Lieferumfang
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® Lieferumfang Übersicht Lieferumfang für twall Basic16 mobil ® 1 x Gestellfuß 1 x Universalgestell 1 x Tastmodul (Grundgerät) 2 x Gewichte Zubehör (im Lieferumfang enthalten) Benötigte Werkzeuge (nicht im Lieferumfang enthalten) Benutzerhandbuch und Daten-CD 2.1.1... -
Seite 6: Übersicht Lieferumfang Für Twall ® Basic16 Stationär
Benötigte Werkzeuge (nicht im Lieferumfang enthalten) Trittleiter Wasserwaage Maßband Schneidwerkzeug/ Cuttermesser Drehmomentschlüssel Benutzerhandbuch und Daten-CD Übersicht Lieferumfang für twall Basic16 stationär ® 1 x Tastmodul (Grundgerät) Montage des Grundgerätes: 2 x Wienerschrauben 8x80 mit Sechskantantrieb 2 x Dübel Ux10x60 ... -
Seite 7: Montage
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® Montage ACHTUNG: Vor Inbetriebnahme sollten sich die twall Basic16 und die Steuerung für 2 Stunden akklimati- ® sieren. Des Weiteren ist darauf zu achten, dass keine Kondensationserscheinungen auftreten. Montage der twall Basic16 mobil ®... -
Seite 8: Aufbauanleitung
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® 3.1.3 Aufbauanleitung Bedienerseite 3.1.3.1 Montage des Gestellfußes I. Verbinden der Gestellfußprofile: Schritt Entfernen Sie das Verpackungs- material. Dieses können Sie als Unterlage benutzen, um Kratzer und Beschädigungen während des Aufbaus zu vermeiden. Schritt Bevor Sie mit dem Zusammenbau des Gestellfußes A1 (Abb. -
Seite 9: Anbau Der Profilwinkel Am Gestellfuß
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® Schritt Richten Sie die gesamte Konst- ruktion nun so auf, dass Sie auf die Unterseite des Gestellfußes blicken (die überstehenden Profile zeigen nach oben). Schieben Sie nun die Gestellfußprofile A1c nach außen, so dass sie genau an den Gestellfußprofilen A1a... -
Seite 10: 3.1.3.2 Montage Des Universalgestells
Abb. 3.1-13 3.1.3.2 Montage des Universalgestells I. Aufbau der Rahmenteile: Das Aluminiumgestell dient als Rahmen für die twall Basic16, damit sie frei im Raum stehend ® aufgebaut werden kann (Abb. 3.1-14). Schritt Der Gestellfuß A1 wird an der Stellfläche so ausgerichtet, dass der Überstand des Gestellfußes zur Bedienerseite zeigt (Abb. - Seite 11 Basic16 Benutzerhandbuch | Rev. 1.0.2 ® II. Befestigung der Winkelstreben: Schritt Schieben Sie nun die 2 Winkel- streben A2c von oben in die an der Rückseite der Seitenständer A2a befindlichen Führungs- nuten (Abb. 3.1-19). Achten Sie bitte darauf, dass die Querstücke der Profilverbinder jeweils nach innen zeigen.
-
Seite 12: 3.1.3.3 Montage Des Grundgerätes
Die linken und rechten Edelstahl- rahmen werden mittels passendem Inbus- schlüssel von dem Grundgerät A3 entfernt. Wichtig: Am rechten Rahmenteil befindet sich die Steuerung der twall . Die Kabelver- ® bindungen zum Eingangsfilter sind in Abb. 3.1-28 dargestellt. Abb. 3.1-29 zeigt die Flachbandkabel, die die Verbindung zur Vertei- lerplatine herstellen. - Seite 13 Basic16 Benutzerhandbuch | Rev. 1.0.2 ® Schritt Das Grundgerät A3 wird von vorn an die Arretierungsschrauben des Alumi- niumgestells gehängt (Abb. 3.1-30). Unter Verwendung der 6 mitgelieferten Zylinder- schrauben M8x30 und den 6 zugehörigen Unterlegscheiben M8 wird das Grundgerät mit dem Aluminiumgestell verbunden (Abb.
-
Seite 14: Montage Der Twall Basic16 Stationär
Möglichkeit im liegenden Zustand, um ® Beschädigungen zu vermeiden. Wartung Jedes Sportgerät ist ständig Schmutz und Schweiß ausgesetzt. So auch die twall . Dadurch ® kann es bei häufiger Benutzung zur Schmutzablagerung auf der Außenseite der Tastelemente kommen. Um eine lange Lebensdauer und gepflegtes Aussehen Ihrer twall zu gewährleisten,... -
Seite 15: Fehlersuche
® Fehlersuche Mögliche Fehlerquellen Überprüfen Sie, ob eine ausreichende Spannungsversorgung gegeben ist. Achten Sie auf die richtige Verbindung des Netzteils zur twall und zur Steckdose. ® Bei eventuellen Störungen überprüfen Sie, ob das Gerät von Komponenten, welche starke Magnetfelder erzeugen (Lautsprecher, Mikrowelle), einen ausreichenden Abstand hat. -
Seite 16: Software Dokumentation
Programm per Menü auszuführen, wählen Sie den Menüeintrag „Programme“ ® im Hauptmenü und bestätigen diesen mit [ENTER]. Sie befinden sich nun im Untermenü „Programme“. Es werden die auf der twall installierten Programme angezeigt. Wählen Sie ® das gewünschte Programm mit den Pfeiltasten aus und bestätigen Sie mit [ENTER], um das Programm zu starten. -
Seite 17: Highscores Ansehen
Pfeiltasten laden das jeweils nächste/vorherige Programm in der Liste der twall Programme. ® Die Zeit fängt an zu zählen, sobald das erste Tastenfeld auf der twall gedrückt wurde. Das Ende ® des Programms wird in der Regel durch ein kurzes Aufblitzen aller Tastenfelder angezeigt. -
Seite 18: Bedienung Der Twall Mit Computer
HINWEIS: Die twall Treiber/Soft- und Firmware werden ständig verbessert. Die jeweils aktuelle Version ® können Sie im Downloadbereich unter www.twall.de herunterladen. Dazu benötigen Sie die Seriennum- mer Ihrer twall , die auf der linken unteren Seite der twall (Edelstahlabdeckung)angebracht ist.. -
Seite 19: Treiberinstallation Unter Microsoft Windows Vista
® Wählen Sie in diesem Dialog „In- Die Installation ist nun erfolgreich ab- geschlossen. Sie können jetzt die twall stallation fortsetzen“. ® Software installieren und verwenden. Wird die twall an einen anderen USB Steckplatz angeschlossen, wird der Treiber erneut ... -
Seite 20: Treiberinstallation Unter Windows 7
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® Die Installation des Treibers für die twall Wählen Sie „Diese Treibersoft- ® ware trotzdem installieren“. wurde erfolgreich abgeschlossen. Die twall kann jetzt verwendet werden. ® Wird die twall an einen anderen USB Steckplatz angeschlossen, wird der Treiber erneut ... -
Seite 21: Softwareinstallation
Simulation von twall Programmen auf dem Computer. ® ® TWall (Programme ausführen und bearbeiten): Wie 2. plus die Mög- lichkeit, twall Programme zu bearbeiten. ® Solche eingeschränkten Varianten der Software können auf Computern zum Einsatz kommen, die in öffentlichen Bereichen installiert sind. -
Seite 22: Beschreibung Der Software
® zeichnisse der Standardprogramme im Installationsordner der Software. In diesen Verzeichnissen sollten Sie keine eigenen Programme speichern, da diese bei der Deinstallation gelöscht würden. Fügen Sie deshalb der Liste ein Verzeichnis außerhalb des twall Software Installationsordners ® (z. B. ein neues Verzeichnis in „Eigene Dateien“) hinzu, in dem Sie Ihre selbst erstellten Programme speichern. -
Seite 23: Programme Auf Der Twall Speichern
® Buttons erscheint zuerst ein Dialog, in dem die Programmnummer angegeben werden muss, unter dem das Programm gespeichert werden soll. Die Nummer entspricht der Programm- nummer in der Liste der auf der twall befind- ® lichen Programme. D| 23... -
Seite 24: 8.4.3.2 Highscores
Geben Sie dieses im folgenden Dialog an. HINWEIS: Das Passwort steht auf einem Etikett, welches sich auf der letzten Seite des Benutzerhandbuches befindet. Machen Sie das Passwort nur Personen zugänglich, die auch Programme auf der twall speichern ® dürfen. -
Seite 25: Neue Twall ® Programme Erstellen
Wählen Sie diese Option, um ein Programm für zwei Spieler zu erstellen. Auf der folgenden Seite können Sie dann nur Ziele auf der linken Hälfte der twall angeben. Das Programm ® wird dann für den zweiten Spieler identisch ablaufen. - Seite 26 Mit diesem Button kann das bearbeitete Programm simuliert werden. Dazu muss es erst auf der Festplatte gespeichert worden sein. Überträgt das Programm auf die twall und führt es direkt aus. In diesem Modus ist kein ® Speichern auf der twall möglich.
-
Seite 27: Twall ® Programme Bearbeiten
Jedem twall Programm kann ein Sound Set zugeordnet werden ® Um die Sounds auf die twall zu übertragen, muss das Programm vom Computer auf die twall ® ® übertragen und anschließend gespeichert werden (siehe Kap. 8.4.3.1). Die Sounds werden dann automatisch auf die SD Karte der twall übertragen (die Karte muss in den SD-Karten-Slot... -
Seite 28: Firmwareupdate
Starten Sie die Software mit dem Kommandozeilenargument „admin“. Das geht am einfachsten über die Funktion „Ausführen“ im Windows Startmenü. Der Pfad zur twall ® Software muss eventuell abgeändert werden, wenn Sie die Software in ein anderes Verzeichnis installiert haben. -
Seite 29: Service
Nach dem erfolgten Update muss die twall Software neu ® gestartet werden. Das Update ist nun abgeschlossen. HINWEIS: Die aktuellen Soft- und Firmware-Updates zu Ihrer twall können Sie im Downloadbereich auf ® unserer Internetseite herunterladen. Gehen Sie zu www.twall.de/download ... -
Seite 30: Hersteller
Basic16 Benutzerhandbuch | Rev. 1.0.2 ® www.imm-gruppe.de | info@imm-gruppe.de Copyright © 2011 IMM Holding GmbH Weitergabe und Vervielfältigung dieser Dokumentation und die Verwertung ihres Inhaltes sowie der zum Produkt gehörenden Software sind nur mit schriftlicher Erlaubnis der IMM Holding GmbH gestattet.
