3.1.3

Aufbauanleitung

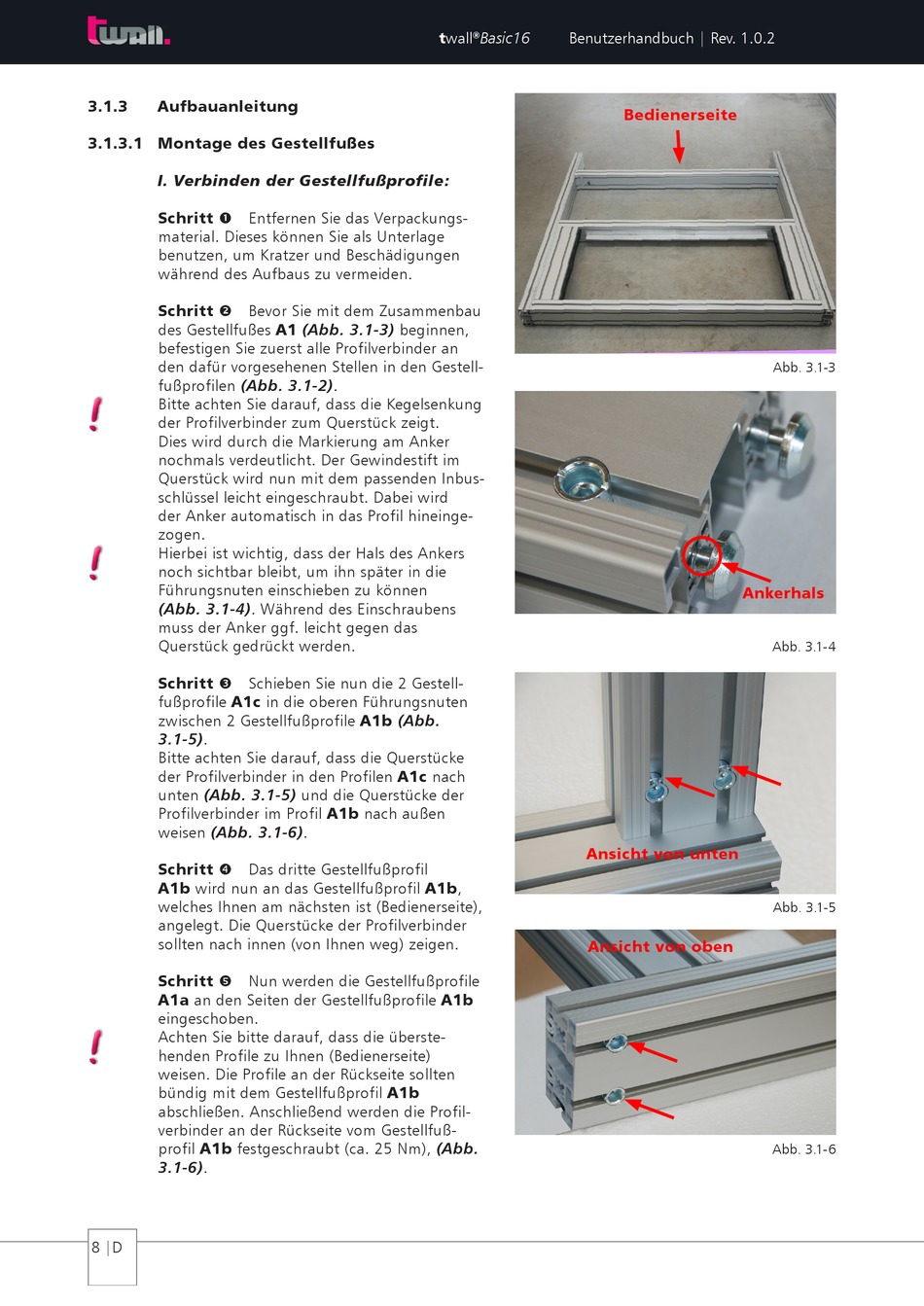

3.1.3.1 Montage des Gestellfußes
I. Verbinden der Gestellfußprofile:
Schritt  Entfernen Sie das Verpackungs-
material. Dieses können Sie als Unterlage
benutzen, um Kratzer und Beschädigungen
während des Aufbaus zu vermeiden.
Schritt  Bevor Sie mit dem Zusammenbau
des Gestellfußes A1 (Abb. 3.1-3) beginnen,
befestigen Sie zuerst alle Profilverbinder an
den dafür vorgesehenen Stellen in den Gestell-
fußprofilen (Abb. 3.1-2).
Bitte achten Sie darauf, dass die Kegelsenkung
der Profilverbinder zum Querstück zeigt.
Dies wird durch die Markierung am Anker
nochmals verdeutlicht. Der Gewindestift im
Querstück wird nun mit dem passenden Inbus-
schlüssel leicht eingeschraubt. Dabei wird
der Anker automatisch in das Profil hineinge-
zogen.
Hierbei ist wichtig, dass der Hals des Ankers
noch sichtbar bleibt, um ihn später in die
Führungsnuten einschieben zu können
(Abb. 3.1-4). Während des Einschraubens
muss der Anker ggf. leicht gegen das
Querstück gedrückt werden.
Schritt 
Schieben Sie nun die 2 Gestell-
fußprofile A1c in die oberen Führungsnuten
zwischen 2 Gestellfußprofile A1b (Abb.
3.1-5).
Bitte achten Sie darauf, dass die Querstücke
der Profilverbinder in den Profilen A1c nach
unten (Abb. 3.1-5) und die Querstücke der
Profilverbinder im Profil A1b nach außen
weisen (Abb. 3.1-6).
Schritt  Das dritte Gestellfußprofil
A1b wird nun an das Gestellfußprofil A1b,
welches Ihnen am nächsten ist (Bedienerseite),
angelegt. Die Querstücke der Profilverbinder
sollten nach innen (von Ihnen weg) zeigen.
Schritt  Nun werden die Gestellfußprofile
A1a an den Seiten der Gestellfußprofile A1b
eingeschoben.
Achten Sie bitte darauf, dass die überste-
henden Profile zu Ihnen (Bedienerseite)
weisen. Die Profile an der Rückseite sollten
bündig mit dem Gestellfußprofil A1b
abschließen. Anschließend werden die Profil-
verbinder an der Rückseite vom Gestellfuß-
profil A1b festgeschraubt (ca. 25 Nm), (Abb.
3.1-6).
8 |D
twall Basic16 Benutzerhandbuch | Rev. 1.0.2
®

Ansicht von unten

Ansicht von oben

Bedienerseite
Abb. 3.1-3
Ankerhals
Abb. 3.1-4
Abb. 3.1-5
Abb. 3.1-6
