twall Basic16 Benutzerhandbuch Seite 26

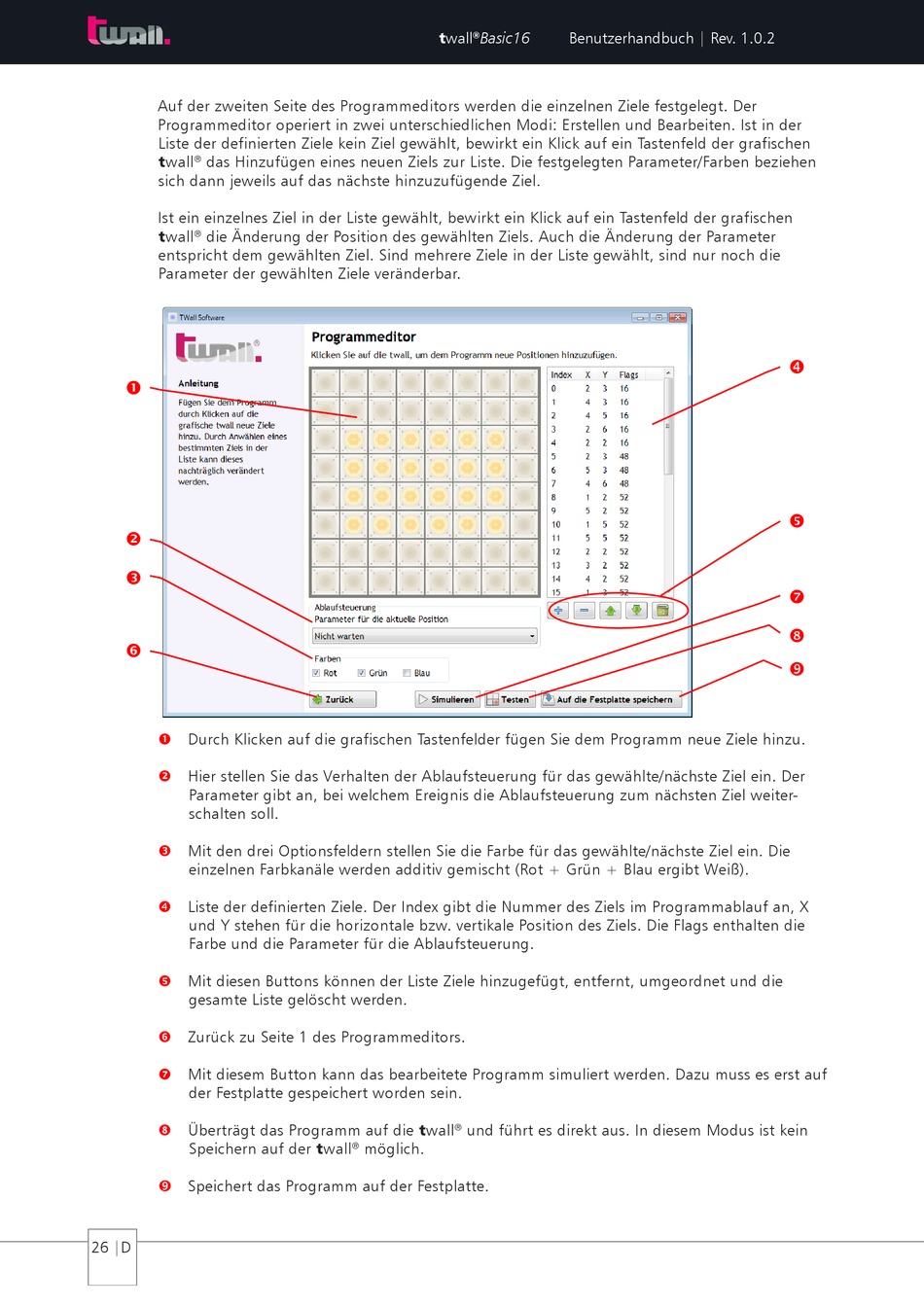

Auf der zweiten Seite des Programmeditors werden die einzelnen Ziele festgelegt. Der
Programmeditor operiert in zwei unterschiedlichen Modi: Erstellen und Bearbeiten. Ist in der
Liste der definierten Ziele kein Ziel gewählt, bewirkt ein Klick auf ein Tastenfeld der grafischen
twall
das Hinzufügen eines neuen Ziels zur Liste. Die festgelegten Parameter/Farben beziehen
®
sich dann jeweils auf das nächste hinzuzufügende Ziel.
Ist ein einzelnes Ziel in der Liste gewählt, bewirkt ein Klick auf ein Tastenfeld der grafischen
twall die Änderung der Position des gewählten Ziels. Auch die Änderung der Parameter
®
entspricht dem gewählten Ziel. Sind mehrere Ziele in der Liste gewählt, sind nur noch die
Parameter der gewählten Ziele veränderbar.




Durch Klicken auf die grafischen Tastenfelder fügen Sie dem Programm neue Ziele hinzu.

Hier stellen Sie das Verhalten der Ablaufsteuerung für das gewählte/nächste Ziel ein. Der

Parameter gibt an, bei welchem Ereignis die Ablaufsteuerung zum nächsten Ziel weiter-
schalten soll.
Mit den drei Optionsfeldern stellen Sie die Farbe für das gewählte/nächste Ziel ein. Die

einzelnen Farbkanäle werden additiv gemischt (Rot + Grün + Blau ergibt Weiß).
Liste der definierten Ziele. Der Index gibt die Nummer des Ziels im Programmablauf an, X

und Y stehen für die horizontale bzw. vertikale Position des Ziels. Die Flags enthalten die
Farbe und die Parameter für die Ablaufsteuerung.
Mit diesen Buttons können der Liste Ziele hinzugefügt, entfernt, umgeordnet und die

gesamte Liste gelöscht werden.
Zurück zu Seite 1 des Programmeditors.

Mit diesem Button kann das bearbeitete Programm simuliert werden. Dazu muss es erst auf

der Festplatte gespeichert worden sein.
Überträgt das Programm auf die twall

Speichern auf der twall
Speichert das Programm auf der Festplatte.

26 |D
twall Basic16
®
und führt es direkt aus. In diesem Modus ist kein
®
möglich.
®
Benutzerhandbuch | Rev. 1.0.2





