twall Basic16
®
2

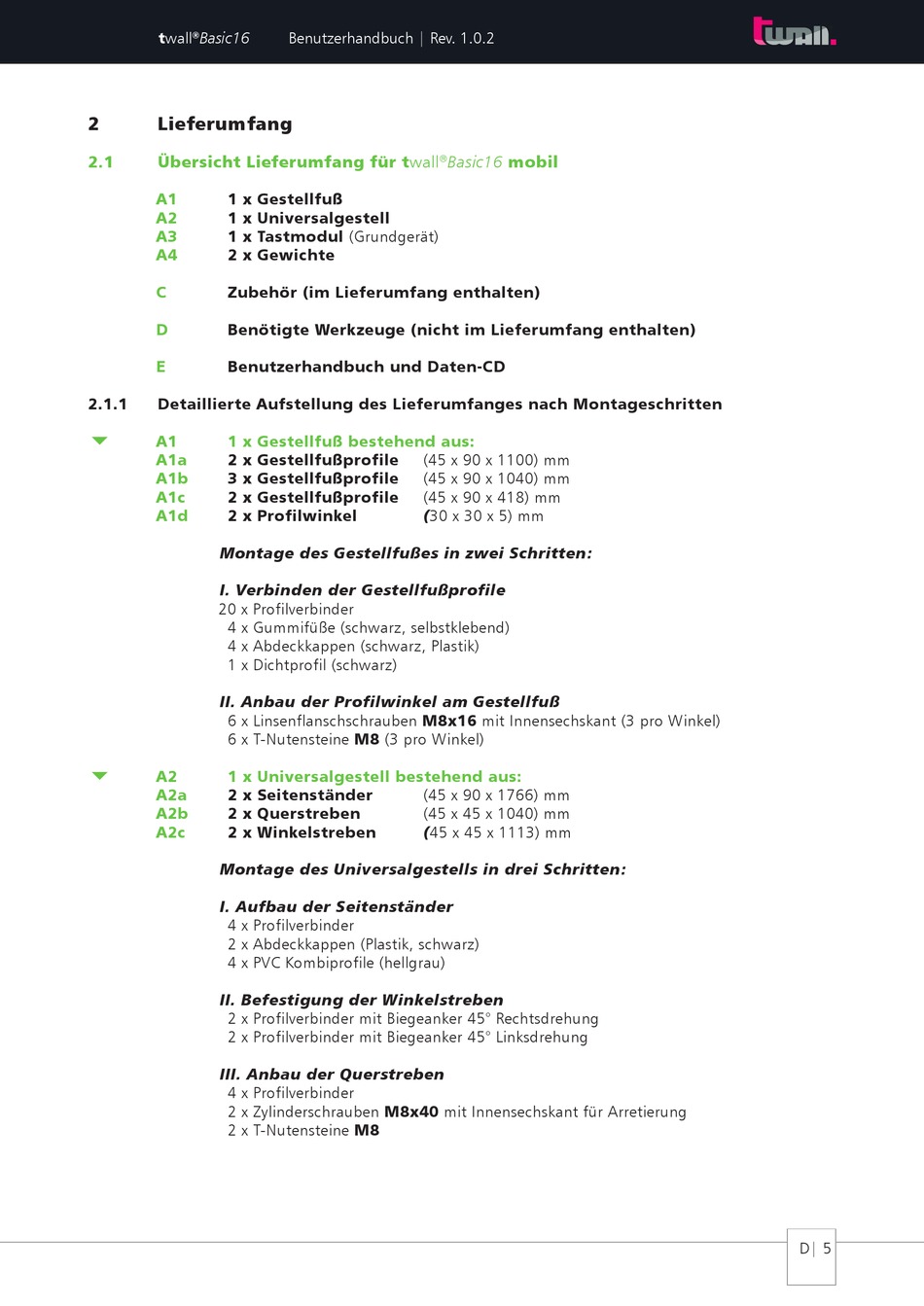

Lieferumfang

2.1 Übersicht Lieferumfang für twall
A1 1 x Gestellfuß
A2 1 x Universalgestell
1 x Tastmodul (Grundgerät)
A3
A4 2 x Gewichte
C Zubehör (im Lieferumfang enthalten)
D Benötigte Werkzeuge (nicht im Lieferumfang enthalten)
Benutzerhandbuch und Daten-CD
E
2.1.1

Detaillierte Aufstellung des Lieferumfanges nach Montageschritten


A1 1 x Gestellfuß bestehend aus:
A1a 2 x Gestellfußprofile
A1b 3 x Gestellfußprofile
A1c 2 x Gestellfußprofile
A1d 2 x Profilwinkel
Montage des Gestellfußes in zwei Schritten:
I. Verbinden der Gestellfußprofile
20 x Profilverbinder
4 x Gummifüße (schwarz, selbstklebend)
4 x Abdeckkappen (schwarz, Plastik)
1 x Dichtprofil (schwarz)
II. Anbau der Profilwinkel am Gestellfuß
6 x Linsenflanschschrauben M8x16 mit Innensechskant (3 pro Winkel)
6 x T-Nutensteine M8 (3 pro Winkel)

A2 1 x Universalgestell bestehend aus:
A2a 2 x Seitenständer
A2b 2 x Querstreben
A2c 2 x Winkelstreben
Montage des Universalgestells in drei Schritten:
I. Aufbau der Seitenständer
4 x Profilverbinder
2 x Abdeckkappen (Plastik, schwarz)
4 x PVC Kombiprofile (hellgrau)
II. Befestigung der Winkelstreben
2 x Profilverbinder mit Biegeanker 45° Rechtsdrehung
2 x Profilverbinder mit Biegeanker 45° Linksdrehung
III. Anbau der Querstreben
4 x Profilverbinder
2 x Zylinderschrauben M8x40 mit Innensechskant für Arretierung
2 x T-Nutensteine M8
Benutzerhandbuch | Rev. 1.0.2
Basic16 mobil
®
(45 x 90 x 1100) mm
(45 x 90 x 1040) mm
(45 x 90 x 418) mm
(30 x 30 x 5) mm
(45 x 90 x 1766) mm
(45 x 45 x 1040) mm
(45 x 45 x 1113) mm
D| 5
