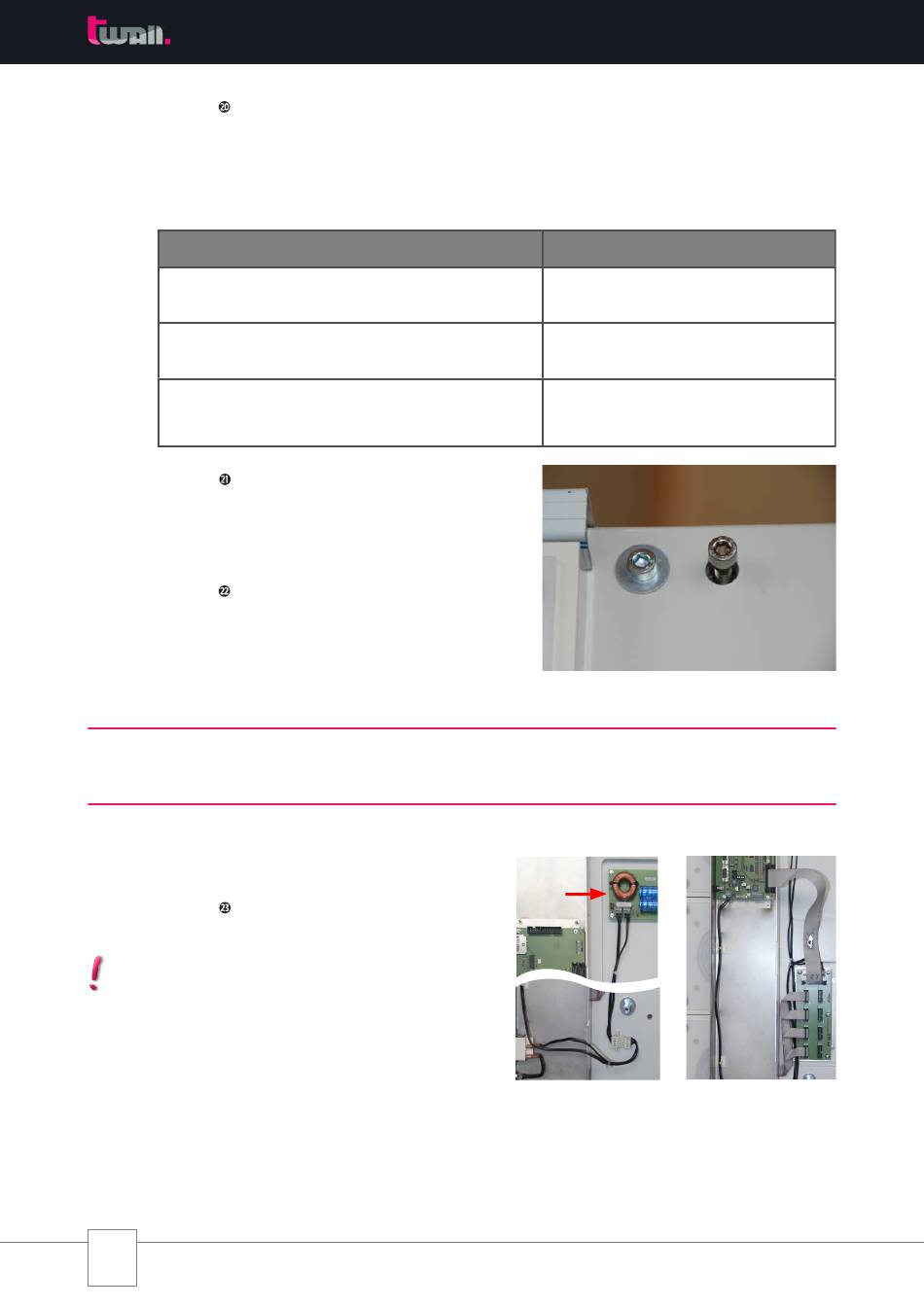

3.1.3.3 Montage Des Grundgerätes - Twall Basic16 Benutzerhandbuch

Schritt Legen Sie nun die 8 T-Nuten-
20
steine M8 für die Befestigung der Arretie-
rungsschrauben und für die Montage des
Grundgerätes A3 in die vorderen Führungs-
nuten der Seitenständer A2a und der obersten
Querstrebe A2b wie folgt ein:
Abstände:
2 x in oberste Querstrebe:
von Außenkante A2a bis Lochmitte T-Nutenstein
2 x in oberste Querstrebe:
von Außenkante A2a bis Lochmitte T-Nutenstein
2 x Führungsnut linker Seitenständer und
2 x Führungsnut rechter Seitenständer
Schritt Befestigen Sie nun die Arretie-
21
rungsschrauben vorn an der obersten
Querstrebe. Verwenden Sie hierzu die mitge-
lieferten 2 Zylinderschrauben M8x40 (Abb.
3.1-27).
Schritt
Abschließend stecken Sie die
22
2 schwarzen Abschlusskappen auf die
Oberkanten der Seitenständer und drücken
die 4 PVC Kombiprofile in die nach außen
zeigenden Führungsnuten der Seitenständer
(oberhalb der Querstücke der Profilverbinder, 2
x rechts und 2 x links).
HINWEIS: Bitte überprüfen Sie am Ende, dass Sie alle Profilverbinder am Gestellfuß und an dem Universal-
gestell fest verschraubt haben (ca. 25 Nm).
3.1.3.3 Montage des Grundgerätes
Schritt
Die linken und rechten Edelstahl-
23
rahmen werden mittels passendem Inbus-
schlüssel von dem Grundgerät A3 entfernt.
Wichtig: Am rechten Rahmenteil befindet
sich die Steuerung der twall
bindungen zum Eingangsfilter sind in Abb.
3.1-28 dargestellt. Abb. 3.1-29 zeigt die
Flachbandkabel, die die Verbindung zur Vertei-
lerplatine herstellen.
12 |D
twall Basic16
®
Eingangs-
filter
. Die Kabelver-
®
Benutzerhandbuch | Rev. 1.0.2
jeweils 75 mm
jeweils 100 mm
Abb. 3.1-28
Abb. 3.1-27
Abb. 3.1-29
