twall Basic16
®
3

Montage

ACHTUNG: Vor Inbetriebnahme sollten sich die twall
sieren. Des Weiteren ist darauf zu achten, dass keine Kondensationserscheinungen auftreten.

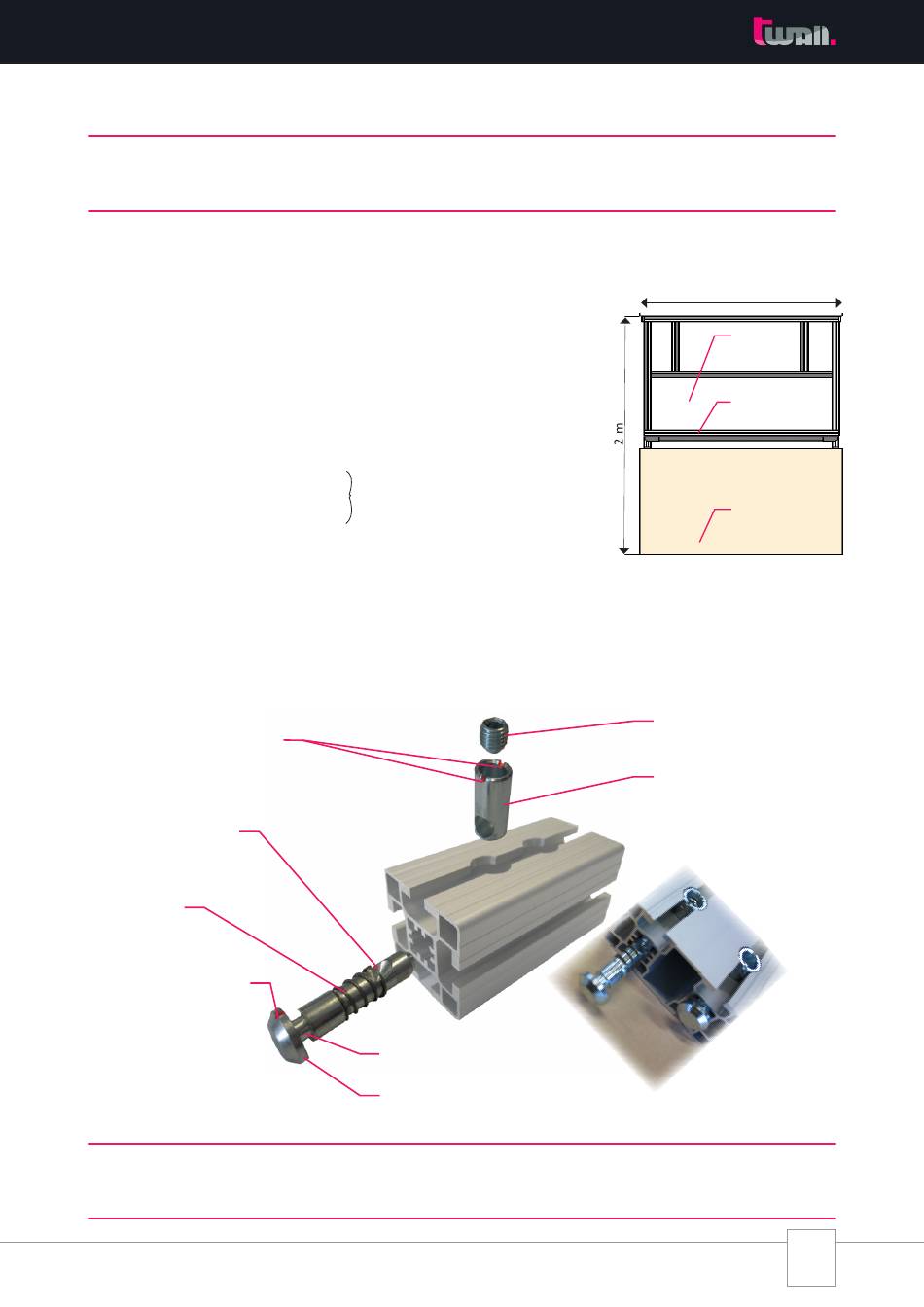

3.1 Montage der twall
3.1.1 Anforderungen an die Stellfläche
Voraussetzung für die Montage ist eine feste
ebene Standfläche, die mindestens 2 m x 2 m
umfasst (Abb. 3.1-1). Diese muss mit einem
Mindestgewicht von 200 kg belastbar sein.
Für den Aufbau der twall werden mindestens 2
Personen sowie folgende Werkzeuge benötigt:
Inbusschlüssel 4 mm

Inbusschlüssel 5 mm

Inbusschlüssel 6 mm

Trittleiter

Wasserwaage

Maßband

Schneidwerkzeug/ Cuttermesser

Drehmomentschlüssel

3.1.2

Montageprinzip der Profilverbinder

Markierung am Querstück
(muss in Richtung des
Ankers zeigen!)
Kegelsenkung
Feder
Markierung am Anker
(muss in Richtung des
Querstücks zeigen!)
HINWEIS: Zum besseren Verständnis der Montage der twall
nen Aufbauschritte diesem Handbuch beigelegt.
Benutzerhandbuch | Rev. 1.0.2
Basic16 und die Steuerung für 2 Stunden akklimati-
®
Basic16 mobil
®
im Lieferumfang
enthalten
Ankerhals
Anker
Gewindestift
Querstück
Basic16 ist eine Explosionsansicht der einzel-
®
2 m
Gestellfuß
twall
®
Trainingsfläche
Abb. 3.1-1
Abb. 3.1-2
D| 7
