1- Klicken Sie im Startmenü des Scorepads auf
2- Klicken Sie auf
3- Rufen Sie das
4- Klicken Sie auf
5- Klicken Sie auf Kommunikationstyp.
6- Wählen Sie Kabelverbindung.

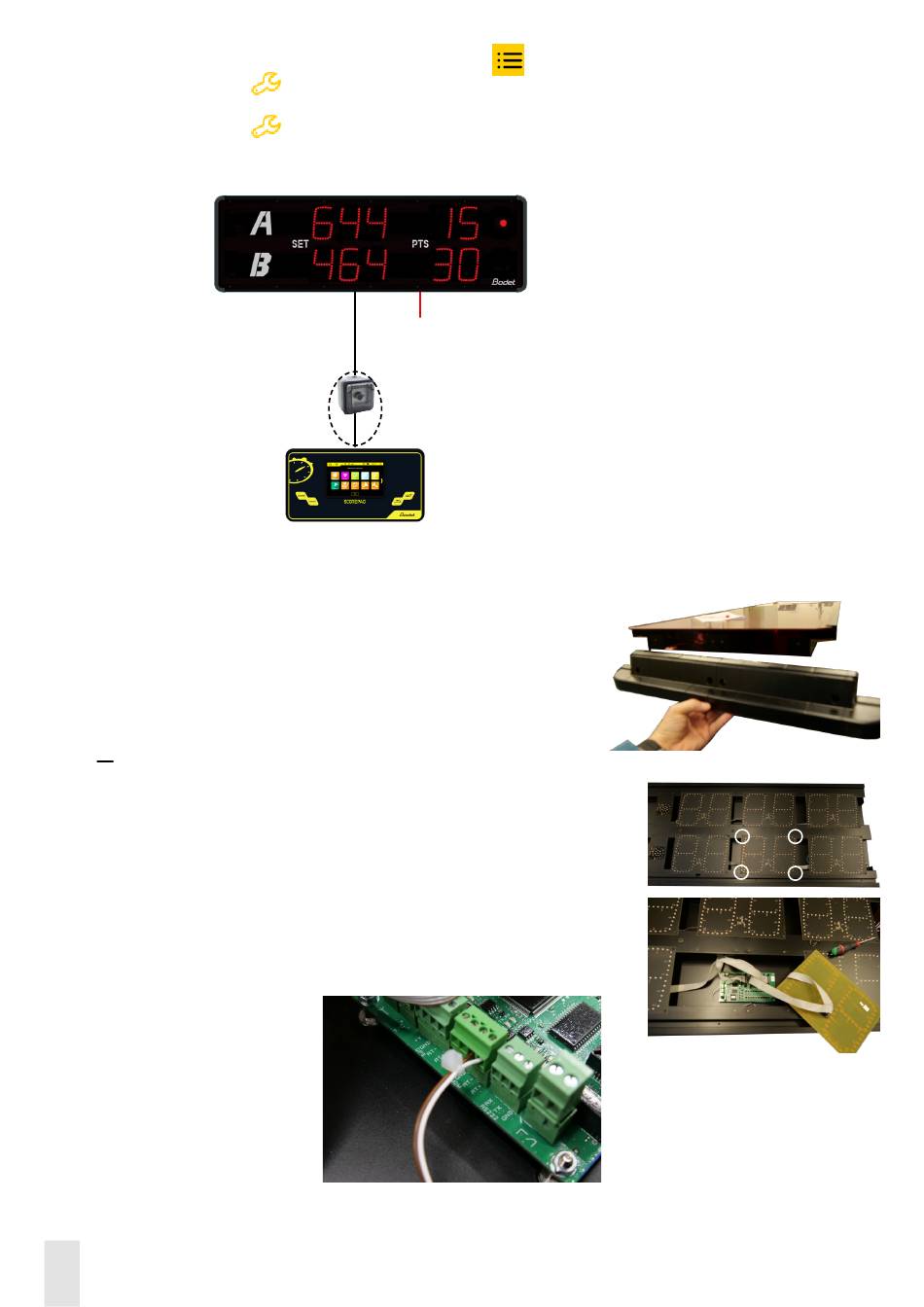

Verbinden Sie das Scorepad-Bedienpult mit der Spielstandsanzeige BTX8020 SET:
1- Lösen Sie die 4 Kreuzschlitzschrauben an der rechten
Seitenwand der BTX8020 SET, um sie zu entfernen:
2- Schieben Sie die Scheibe nach rechts.
/!\ Drücken Sie nicht auf die Scheibe, die LEDs könnten
beschdigt werden.
3- Schrauben Sie das mittlere LED-Modul in der zweiten
Reihe ab:
4- Schließen Sie das Kabel des Bedienpults an der
MDM-Klemmleiste an (RT+: weiß / braun: RT-):
5- Setzen Sie die Scheibe und die Seitenwand wieder ein, indem Sie die Schritte 1 und 2 in
umgekehrter Reihenfolge durchführen.
6
Technikmenü
(Code: 4934).
Kommunikation
auf.
eine der zuvor erstellten Konfigurationen.
916014:
Bedienpult-/Gehäusekabel + DIN-Steckdose
Scorepad
.
230VAC
