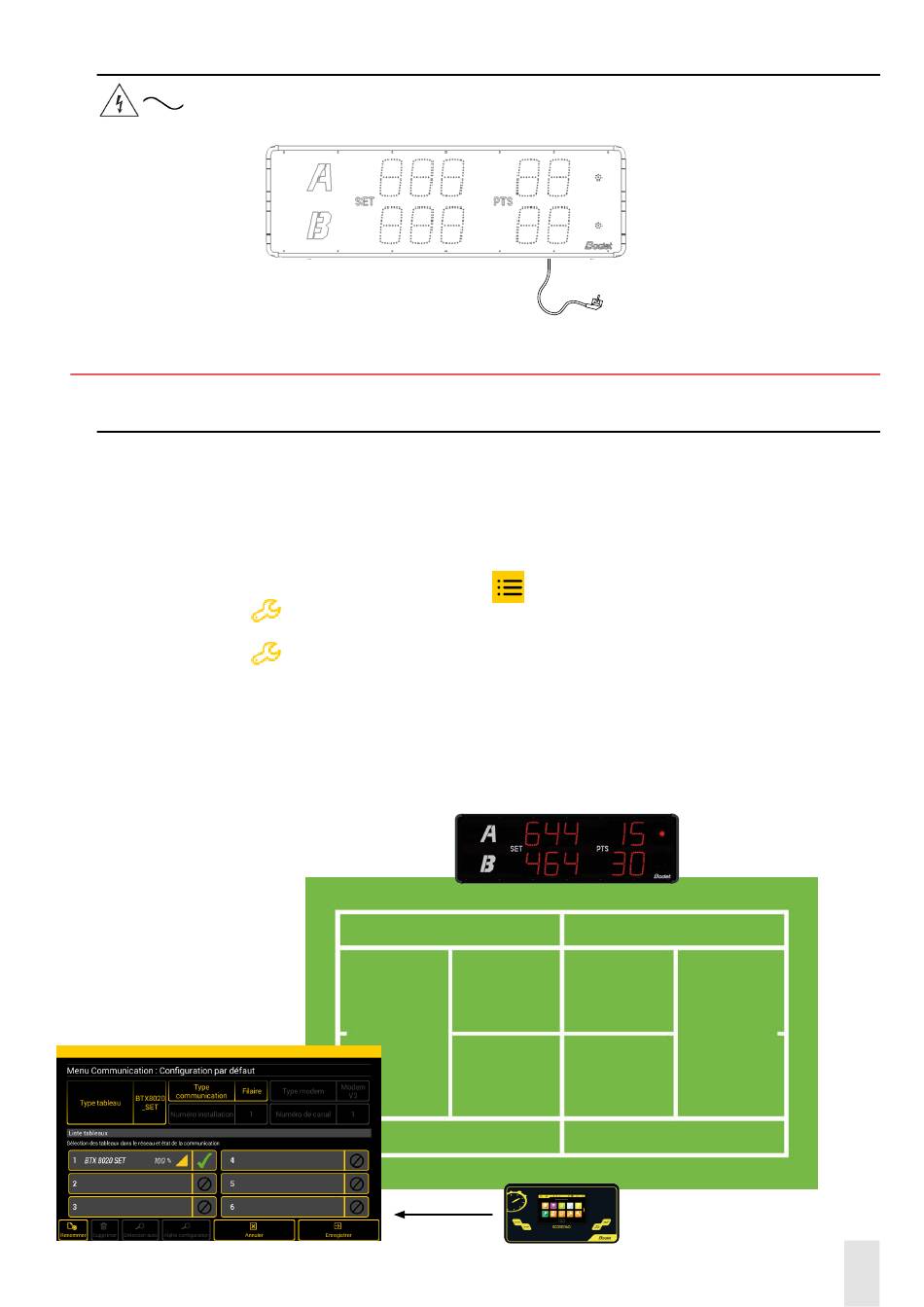

2.4 Elektrische Installation

Schließen Sie das Netzteil der Anzeigetafel an eine Steckdose an.

3. Inbetriebnahme

3.1 BTX8020 SET (Ref.: 916 091)

Das Scorepad-Bedienpult ist kein Bestandteil der Referenz 916 091 muss zusätzlich bestellt
werden.

INSTALLATION FUNK

Über das Scorepad-Bedienpult:
1- Klicken Sie im Startmenü des Scorepads auf
2- Klicken Sie auf
3- Rufen Sie das Kommunikation
4- Klicken Sie auf
5- Klicken Sie auf Kommunikationstyp.
6- Wählen Sie HF
Die Verbindung zwischen dem Scorepad-Bedienpult und der Anzeigetafel BTX8020 SET wird über
das Funkmodem mit 868 MHz hergestellt.
Für diesen Modus müssen die Installations- und die Kanalnummer konfiguriert werden.

Kabelinstallation

Über das Scorepad-Bedienpult:
Technikmenü (Code: 4934).
auf.
eine der zuvor erstellten Konfigurationen.
(Funk).
Netzanschluss
.
BTX 8020 SET
Einbau-Nr.: 1
Anzeigetafeln-Nr: 1
Scorepad
Typ Anzeigetafeln: BTX 8020 SET
Einbau-Nr.: 1
Kanalnummer: 1
