2. Installation
2.1 Übersicht der gelieferten Ware
BTX8020 SET (Ref.: 916091):
- Spielstandsanzeige BTX8020 SET.
- Installations- und Bedienungsanleitung.
BTX8020 SET Scoreapp (Ref.: 916092):
- Spielstandsanzeige BTX8020 SET.
- Installations- und Bedienungsanleitung.
- Scoreapp-Box (Installation im Innern der Spielstandsanzeige BTX8020 SET).

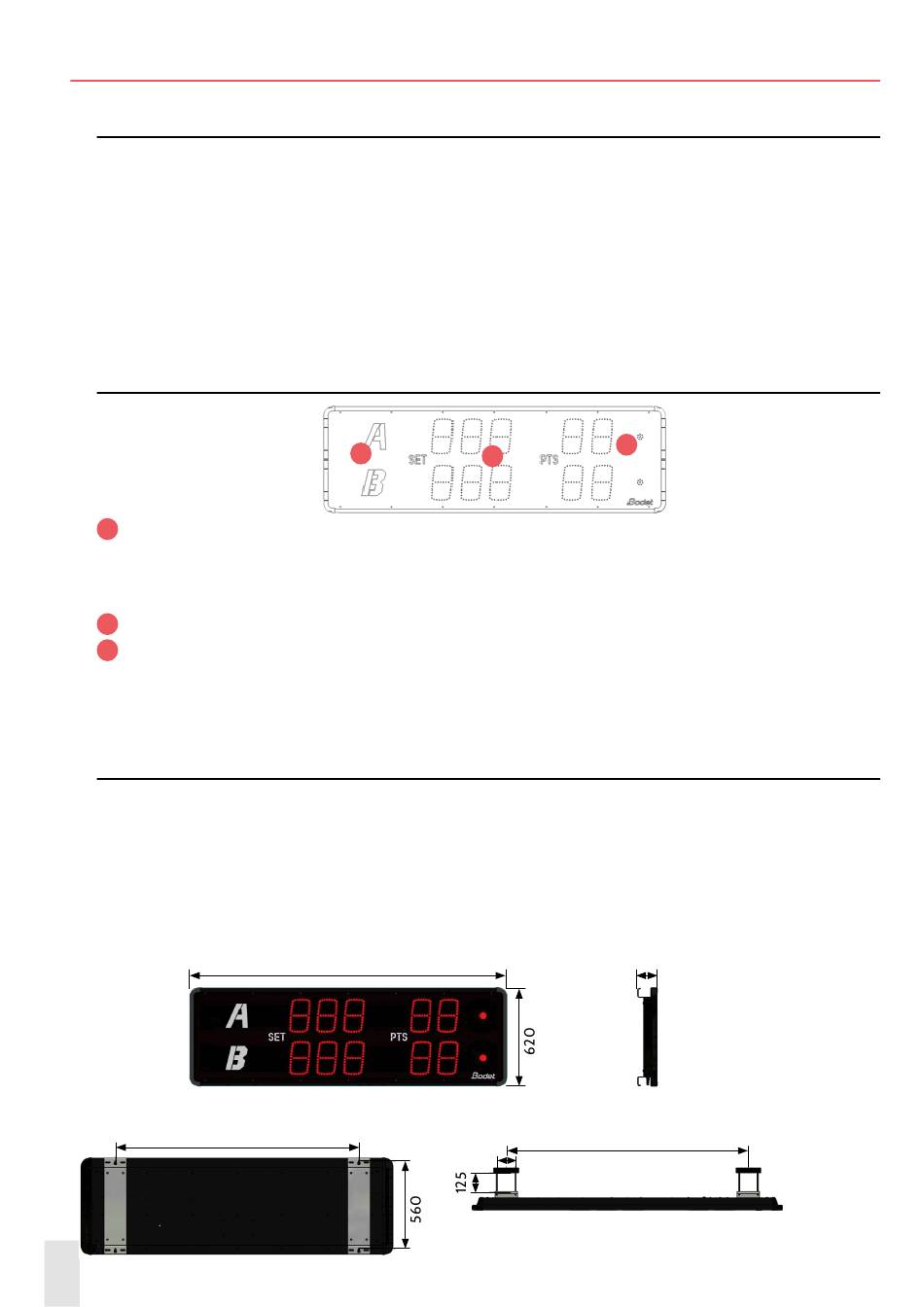

2.2 Allgemeiner Überblick
A
Anzeige nach Sportart: 5 rote Zahlen von 20 cm pro Team.
- Tennis und Padel-Tennis: Sätze, Spiele und Punkte.
- Badminton und Squash: Sätze und Punkte.
- Volleyball und Tischtennis: Anzahl der gewonnenen Sätze und Punkte des aktuellen Satzes.
B
Kontrollanzeige für den Aufschlag: 1 rote Kontrollleuchte Ø 36mm pro Team oder Spieler.
C
Aufkleber A und B zur Kennzeichnung der Mannschaften oder Spieler.
WICHTIG : Die maximale Entfernung für die HF-Kommunikation zwischen dem Bedienpult und der
Tafel beträgt 100 Meter im freien Feld.
2.3 Montage
Wandbefestigung
Befestigen Sie die Anzeigetafel mit 4 Schrauben (Ø 8 mm) und den passenden Dübeln (nicht im
Lieferumfang enthalten) an der Wand. Verwenden Sie dazu die 4 wassertropfenförmigen Löcher auf der
Rückseite der Anzeigetafel BTX8020 SET:
Befestigung an Pfosten
Befestigen Sie die Tafel mithilfe der mitgelieferten Befestigungsklammern.
1560
4
Wandbefestigung
C
A
2000
113
B
122
1560
Befestigung an Pfosten
Abmessungen in mm
