- Seite 1 Bedienungsanleitung DP23 / DP28 Microscope Digital Camera Deutsch Optical Microscope Accessory...
-
Seite 2: Inhaltsverzeichnis

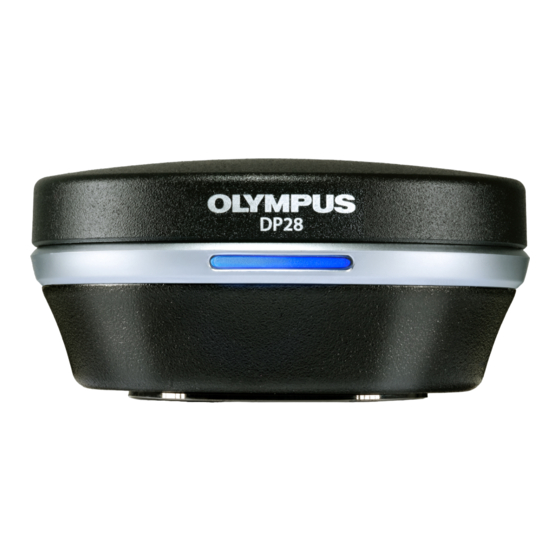

Inhaltsverzeichnis 1 Sicherheit 1.1 Bestimmungsgemäßer Gebrauch 1.2 Personen- und Geräteschäden vermeiden 1.3 Erklärung der verwendeten Symbole 2 Die Kamera DP23 / DP28 2.1 Lieferumfang 2.2 Systemüberblick 2.3 Stati der LED 2.4 Spezifikationen 2.5 Betriebs- und Lagerbedingungen 3 Systemumgebung 3.1 Mikroskope und Kameraadapter 3.2 Empfohlene PC und Monitorkonfiguration... - Seite 3 Über die Kamera DP23 / DP28 Die Kameras DP23 / DP28 sind hochauflösende CMOS-Farbkameras mit einer hohen Bildwiederholrate. Sie wurden speziell für lichtmikroskopische Aufnahmen entwickelt. Die Kameras können über einen C-Mount an alle gängigen Lichtmikroskope angeschlossen werden. Über diese Bedienungsanleitung Diese Bedienungsanleitung bezieht sich auf die Mikroskop- Digitalkameras DP23 / DP28 von Olympus.
-
Seite 4: Sicherheit
DP23 / DP28 Sicherheit Die Kamera ist nach den anerkannten sicherheitstechnischen Regeln entwickelt und gefertigt. Dennoch können sich bei ihrem Einsatz eventuell Gefährdungen für den Benutzer, Schäden an Kamera und Mikroskop oder Beeinträchtigungen der Funktionalität ergeben. Deshalb lesen und beachten Sie vor der Installation die allgemeinen Sicherheits- und Warnhinweise. -
Seite 5: Achtung - Geräteschäden Vermeiden
1 Sicherheit VORSICHT - Personenschäden vermeiden Stolperfallen durch Kabel Durch den Raum verlegte Kabel können gefährliche Stolperfallen darstellen. Dadurch können Personen verletzt und Geräte beschädigt werden. Verlegen Sie die Kabel nach Möglichkeit an Wänden entlang und hinter Möbeln. Fixieren und markieren Sie Kabel, die quer durch den Raum verlaufen. -
Seite 6: Erklärung Der Verwendeten Symbole
DP23 / DP28 Erschütterung verhindern Durch Stöße und Erschütterungen kann die Kamera Schaden nehmen. Lassen Sie die Kamera bei der Montage nicht fallen. Befestigen Sie die Kamera sicher am Mikroskop. Bewahren Sie die Kamera bei Nichtgebrauch an einem sicheren Ort auf. -
Seite 7: Die Kamera Dp23 / Dp28
2 Die Kamera DP23 / DP28 Die Kamera DP23 / DP28 2.1 Lieferumfang Kamera USB-Kamerakabel Bedienungsanleitung... -
Seite 8: Systemüberblick
DP23 / DP28 2.2 Systemüberblick Um die DP23 / DP28 an einem Lichtmikroskop zu nutzen, benötigen Sie eine geeignete Software und einen PC inklusive Monitor. Empfohlene PC- und Monitorkonfigurationen finden Sie auf Seite 14. Sie können folgende Software-Applikationen von Olympus... -
Seite 9: Stati Der Led
2 Die Kamera DP23 / DP28 DP23 / DP28 mit DP2-AOU Alternativ bietet OLYMPUS mit DP2-AOU eine spezielle Steuereinheit für die DP23 / DP28. DP2-AOU ersetzt einen PC. Die Software zur Ansteuerung der DP23 / DP28 istauf der DP2-AOU bereits vorinstalliert. -
Seite 10: Spezifikationen
DP23 / DP28 2.4 Spezifikationen Die Kameras DP23 / DP28 sind hochauflösende CMOS-Farbkameras mit einer hohen Bildwiederholrate. Sie wurden speziell für lichtmikroskopische Aufnahmen entwickelt. Die Kameras können über einen C-Mount Adapter an alle gängigen Lichtmikroskope angeschlossen werden. Spezifikationen - DP23... - Seite 11 2 Die Kamera DP23 / DP28 Spezifikationen - DP28 Chiptyp C-Mount-CMOS-Kamera Chipgröße 1 Inch 14,158 mm x 7,5 mm Aufnahmebereich Diagonale 16,02 mm 4104 x 2174 Pixel Max. Auflösung 8,92 Millionen Pixel Kameraanschluss an das Mikroskop C-Mount Kameraseite: USB 3.1 Typ C (mit...
-
Seite 12: Betriebs- Und Lagerbedingungen
DP23 / DP28 2.5 Betriebs- und Lagerbedingungen Halten Sie die Betriebs- und Lagerbedingungen ein. Betriebsbedingungen Umgebungstemperatur +5 °C - +40°C Relative Luftfeuchtigkeit 5% - 85% (kondensationsfrei) Höhe über NN bis 2000 m Lagerbedingungen Umgebungstemperatur -20°C - +60°C Relative Luftfeuchtigkeit 10% - 90%... -
Seite 13: Systemumgebung
3 Systemumgebung Systemumgebung 3.1 Mikroskope und Kameraadapter Angeschlossenes Mikroskop Angeschlossener DP23 DP28 Kameraadapter Aufrechte Mikroskope U-TV1XC / BX43/ BX53/ BX46/ BX63 U-TV1X+U-CMAD3 CX23/ CX33/ CX43 U-TV0.63XC (-)* MX63 / BX53M U-TV0.5XC-3 Inverses Mikroskope U-TV0.35XC-2 (-)* IX73/ IX83 MVX-TV1XC GX53/ GKX53 MVX-TV0.63XC Makro-Zoom-Mikroskop GX-TV0.7XC... -
Seite 14: Empfohlene Pc Und Monitorkonfiguration
DP23 / DP28 3.2 Empfohlene PC und Monitorkonfiguration Wenn Sie die DP23 / DP28 an einen PC anschließen, müssen die folgenden Systemanforderungen erfüllt sein. Intel® Core i5, Intel® Core i7, Intel® Core i9 CPU (Prozessor) Intel® Xeon (oder äquivalent) RAM (Arbeitsspeicher) - Seite 15 3 Systemumgebung Helligkeitsschwankungen im Kamerabild Bei sehr hoher Beleuchtungsintensität und gleichzeitig kurzen Belichtungszeiten können folgende Phänomene auftreten: Flackern des angezeigten Bildes Belichtungsschwankungen Falls möglich, reduzieren Sie die Beleuchtungsintensität über einen Helligkeitsregler oder durch Abschwächungsfilter so weit, dass die Belichtungszeit länger als 20 ms wird. Trübungen an den Sehfeldrändern bei langem Zwischentubus Wenn der Zwischentubus zu lang ist (siehe folgende Beispiele), können je nach Kombination von Beobachtungstubus und...
- Seite 16 DP23 / DP28 Keine Unterstützung simultaner Bildaufnahmen mehrerer Kameras Sie können mehrere DP23 / DP28 Kameras an einem Mikroskop montieren. Es ist jedoch nicht möglich, gleichzeitig mehrere Kameras an einem PC zu betreiben.
-
Seite 17: Montage
4 Montage Montage 4.1 Kamera montieren 1. Entfernen Sie die Abdeckung des C-Mount-Anschlusses (a). 2. Schrauben Sie den C-Mount-Kameraadapter (b) in das C- Mount-Gewinde (c) an der Unterseite der Kamera. 3. Bringen Sie den C-Mount-Kameraadapter am Kameraanschluss des Mikroskops an. Orientierung der Kamera überprüfen Wird die Kamera nicht in der richtigen Orientierung angebracht, stimmt das Kamerabild nicht mit dem durch die Okulare sichtbaren... -
Seite 18: Usb-Kamerakabel Anschließen
DP23 / DP28 4.2 USB-Kamerakabel anschließen Nur das mitgelieferte USB-Kamerakabel verwenden Betreiben Sie die Kamera nur mit dem USB- ACHTUNG Kamerakabel, das zum Lieferumfang der Kamera gehört. Nur dann sind die Funktionsfähigkeit der Kamera und die Einhaltung der EMV-Grundnormen sichergestellt. -
Seite 19: Software Installieren
4.3 Software installieren Software cellSens/OLYMPUS Stream Beachten Sie vor der Installation das Installationshandbuch der Software cellSens/OLYMPUS Stream. Beim Kauf des DP2-AOU ist die benötigte Software bereits vorinstalliert. TWAIN-Treiber DP2-TWAIN DP2-TWAIN ist nur über einen Download von der Internet-Seite von... -
Seite 20: Bilder Aufnehmen
DP23 / DP28 Bilder aufnehmen Einzelheiten zur Bedienung sind in der Bedienungsanleitung oder im Hilfe-Menü der verwendeten Software zu finden. Beispiel für das Bildaufnahmeverfahren bei Hellfeldmikroskopie... -
Seite 21: Kamera Reinigen
6 Kamera reinigen Kamera reinigen Die Kamera hat bei gerätegerechter Behandlung eine lange Lebensdauer und ist weitgehend wartungsfrei. Schutzglas reinigen Für die Reinigung des Schutzglases der Kamera entfernen Sie den Staub mit einem handelsüblichen Gummi-Blasebalg und putzen Sie es vorsichtig mit einem Stück Reinigungspapier oder sauberer Gaze. Falls das Schutzglas durch Fingerabdrücke oder Öltropfen verschmutzt ist, reinigen Sie es vorsichtig mit Gaze, die Sie vorher mit reinem Alkohol angefeuchtet haben. -
Seite 22: Hilfe Bei Schwierigkeiten
DP23 / DP28 Hilfe bei Schwierigkeiten 7.1 Mögliche Fehlerquellen Problem: Die Kamera funktioniert nicht Mögliche Ursache Abhilfemaßnahme Schließen Sie das USB-Kamerakabel Das USB-Kamerakabel ist nicht richtig an. Wenn das USB-Kamerakabel richtig angeschlossen. richtig angeschlossen ist, leuchtet die LED permanent (siehe Seite 17). - Seite 23 Problem: Es kann kein Einzelbild aufgenommen werden Mögliche Ursache Abhilfemaßnahme DP2-TWAIN, cellSens oder Warten Sie, bis die Verarbeitung nach der OLYMPUS Stream führen nach Aufnahme abgeschlossen ist. Nehmen der Aufnahme eine Verarbeitung Sie anschließend das nächste Einzelbild oder Datenspeicherung durch.
- Seite 24 DP23 / DP28 Problem: Das Bild ist zu dunkel Mögliche Ursache Abhilfemaßnahme Die Belichtungskorrektur ist auf Stellen Sie die Belichtungskorrektur auf der Minus-Seite zu hoch den geeigneten Wert ein. eingestellt. Irrtümlich wurde ein heller Stellen Sie den gewünschten Messbereich Bereich des Bildes als richtig ein.
- Seite 25 7 Hilfe bei Schwierigkeiten Problem: Das aufgenommene Bild ist nicht scharf Mögliche Ursache Abhilfemaßnahme Das Mikroskop wurde nicht auf Fokussieren Sie das Mikroskop auf die die Probe fokussiert. Probe. Die Parfokalität zwischen dem Stellen Sie die Parfokalität zwischen dem Kameraadapter und den Kameraadapter und den Okularen Okularen wurde nicht richtig richtig ein.
-
Seite 26: Kundendienst Kontaktieren
DP23 / DP28 7.2 Kundendienst kontaktieren Bitte wenden Sie sich bei Fragen zum Produkt an Ihren lokalen Olympus-Support. Die Adressen finden Sie auf den untenstehenden Webseiten: Life Science Solutions https://www.olympus-lifescience.com/de/contact-us/ Lösungen für die Industrie https://www.olympus-ims.com/de/contact-us/... -
Seite 27: Erklärungen Zu Konformität Und Entsorgung
Nutzen Sie für die Entsorgung die örtlichen Sammel- und Rückgabesysteme. RoHS-Konformität (Europa) Diese Kamera von Olympus Soft Imaging Solutions entspricht den Vorgaben der Europäischen Union zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten gemäß der EU-Richtlinie 2011/65/EU. - Seite 28 DP23 / DP28 Dieses Gerät wurde getestet und hält die in Abschnitt 15 der FCC- Vorschriften für digitale Geräte der Klasse B festgelegten Grenzwerte ein. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektromagnetische Störungen beim Betrieb in Wohngebieten sicherstellen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese auch selbst aussenden.
- Seite 29 (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Responsible Party Name: Olympus Scientific Solutions Americas Corp. Address: 48 Woerd Ave Waltham, MA 02453, U.S.A. Phone Number: 781-419-3900...
- Seite 30 DP23 / DP28 Korea 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있 습니다. Trade Name or Olympus Soft Imaging Solutions GmbH Registrant: Optical Microscope Accessory Equipment Name: Basic Model Number: DP23-CU Registration No.:...
- Seite 31 Wendenstrasse 20, 20097 Hamburg, Germany OLYMPUS CORPORATION OF THE AMERICAS 3500 Corporate Parkway, P.O. Box 610, Center Valley, PA 18034-0610, U.S.A. OLYMPUS CORPORATION OF ASIA PACIFIC LIMITED L26, Tower 1, Kowloon Commerce Centre, No. 51 Kwai Cheong Road, Kwai Chung, New Territories, Hong Kong...
