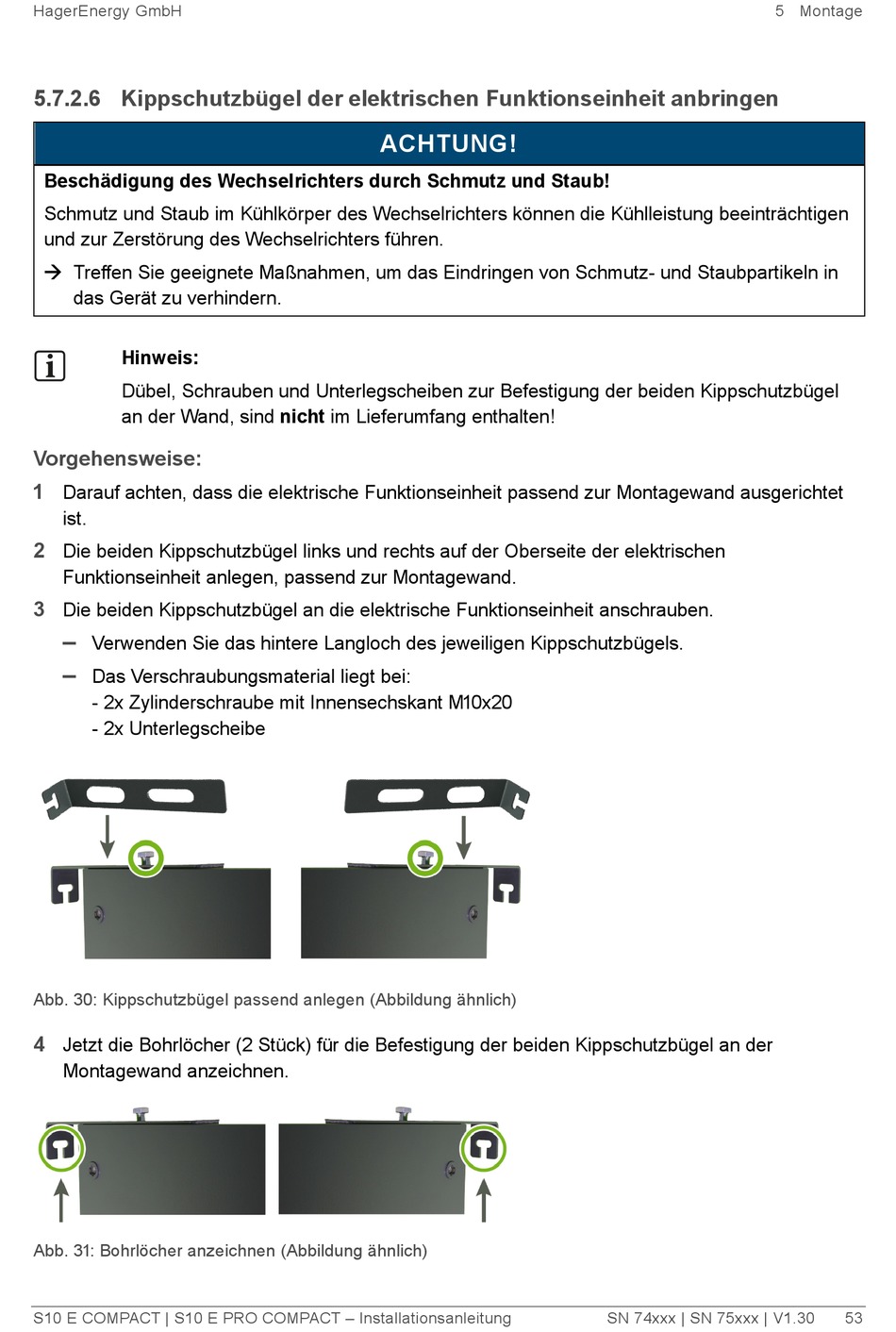

5.7.2.6 Kippschutzbügel der elektrischen Funktionseinheit anbringen
Beschädigung des Wechselrichters durch Schmutz und Staub!
Schmutz und Staub im Kühlkörper des Wechselrichters können die Kühlleistung beeinträchtigen
und zur Zerstörung des Wechselrichters führen.
 Treffen Sie geeignete Maßnahmen, um das Eindringen von Schmutz- und Staubpartikeln in
das Gerät zu verhindern.
Hinweis:
Dübel, Schrauben und Unterlegscheiben zur Befestigung der beiden Kippschutzbügel
an der Wand, sind nicht im Lieferumfang enthalten!
Vorgehensweise:
1
Darauf achten, dass die elektrische Funktionseinheit passend zur Montagewand ausgerichtet
ist.
2
Die beiden Kippschutzbügel links und rechts auf der Oberseite der elektrischen
Funktionseinheit anlegen, passend zur Montagewand.
3
Die beiden Kippschutzbügel an die elektrische Funktionseinheit anschrauben.
–
Verwenden Sie das hintere Langloch des jeweiligen Kippschutzbügels.
–
Das Verschraubungsmaterial liegt bei:
- 2x Zylinderschraube mit Innensechskant M10x20
- 2x Unterlegscheibe
Abb. 30: Kippschutzbügel passend anlegen (Abbildung ähnlich)
4
Jetzt die Bohrlöcher (2 Stück) für die Befestigung der beiden Kippschutzbügel an der
Montagewand anzeichnen.
Abb. 31: Bohrlöcher anzeichnen (Abbildung ähnlich)
