5.8 PE-Verkabelungen vornehmen / prüfen
5.8.1

Batterieschrank mit Anschluss-Sockel erden

•
Verbinden Sie den Ringkabelschuh des PE-Kabels des Batterieschranks mit dem
Erdungsbolzen des Anschluss-Sockels wie in der folgenden Abbildung.

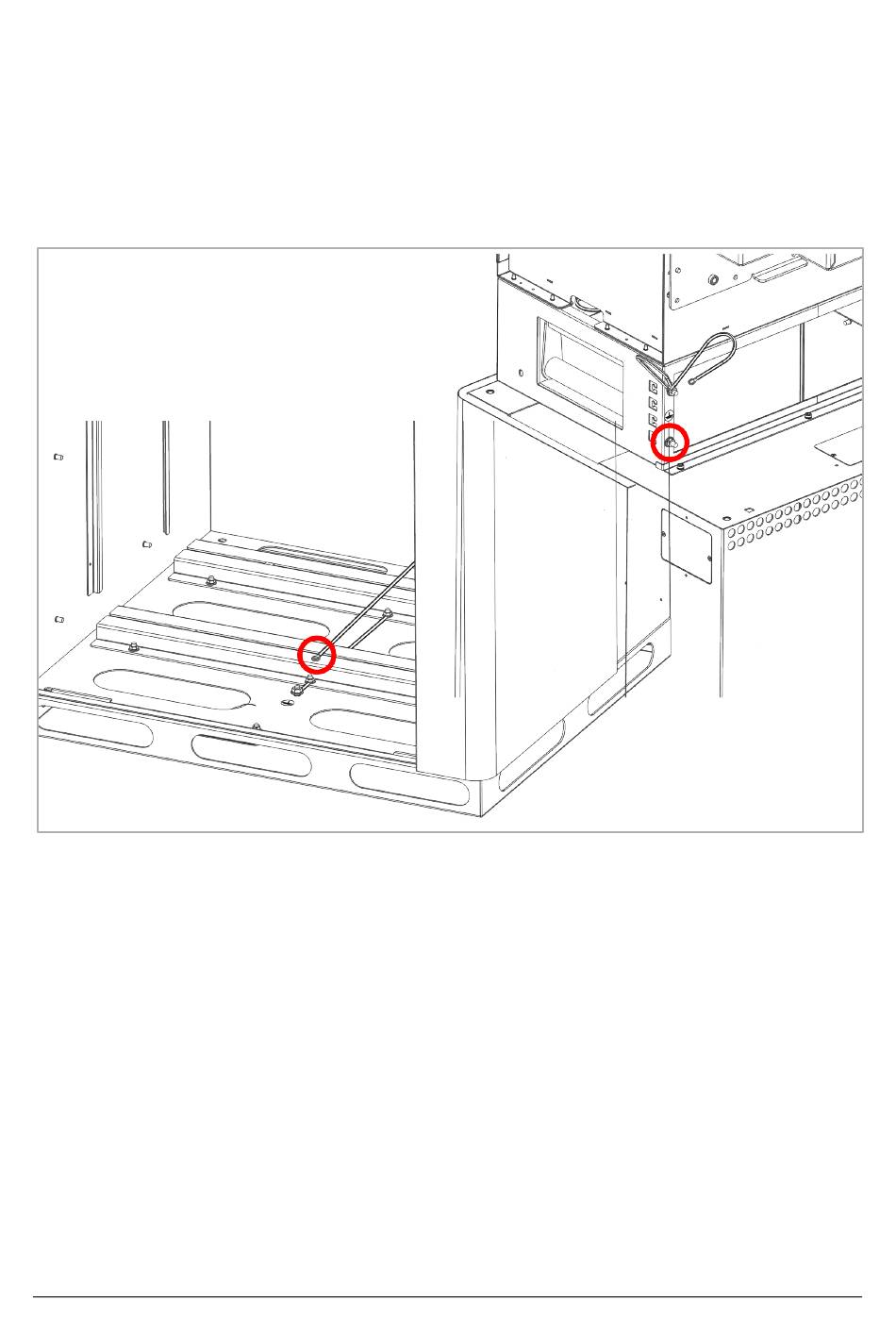

Abb. 35: Batterieschrank mit Anschluss-Sockel der elektrischen Funktionseinheit erden
