Seitliche Abdeckblende des Batterieschranks montieren

8.2.1

Abdeckblende erden

•
Den Flachstecker des PE-Kabels des Batterieschranks mit der Flachsteckzunge der
Abdeckblende verbinden wie in der folgenden Abbildung.

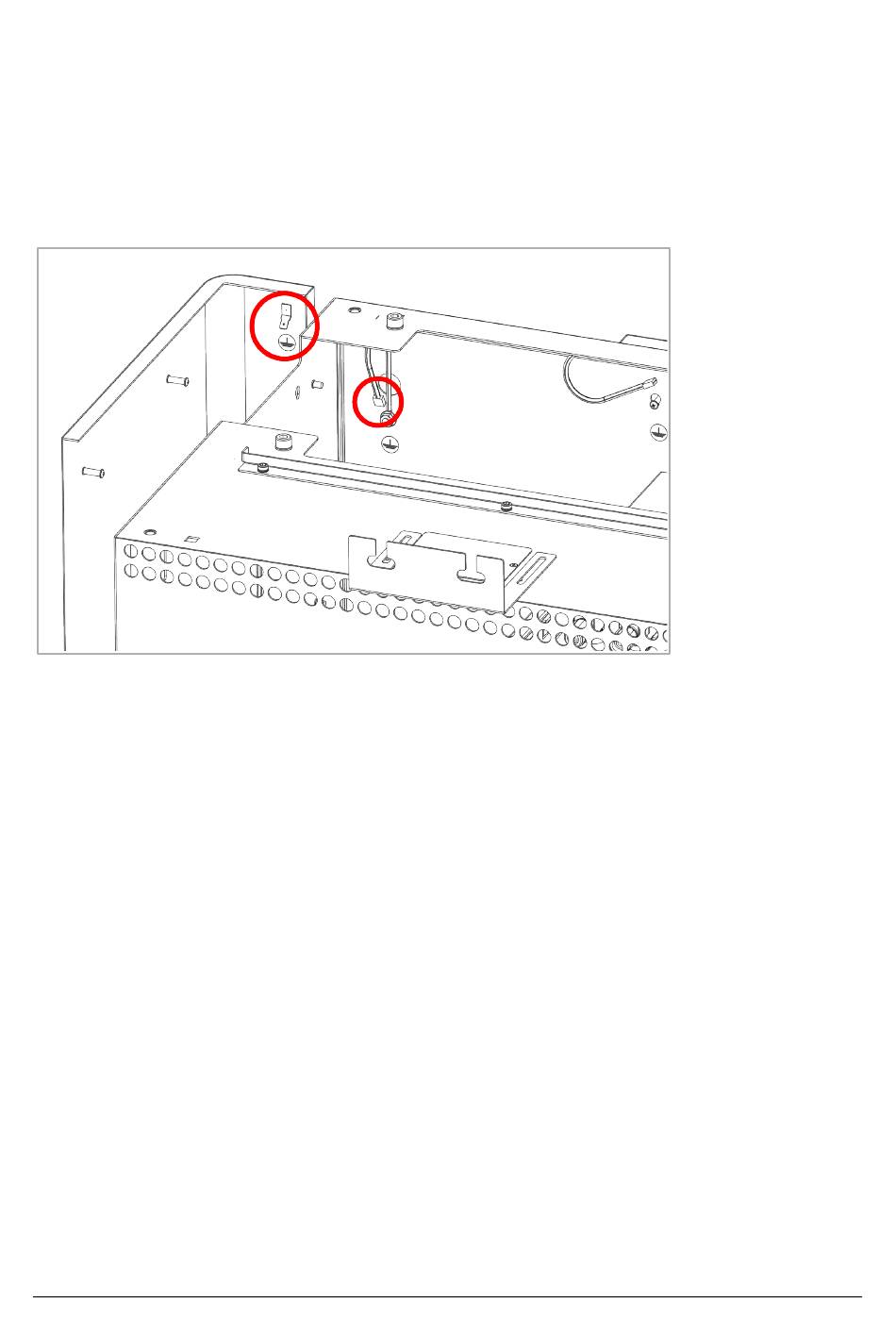

Abb. 75: Seitliche Abdeckblende des Batterieschranks erden (Abbildung ähnlich)
8.2.2

Abdeckblende anbringen

•
Die drei Bolzen der Abdeckblende müssen in die Langlöcher des Batterieschranks eingehängt
werden.
