4.3. Qualifikation

Handhabungen entsprechend dieser Betriebsanleitung und des Sicherheitshandbuchs dürfen nur durch ausge-
bildetes und vom Anlagenbetreiber autorisiertes Elektro-Fachpersonal durchgeführt werden.
Die Integration des Schallgebers in eine Anwendung ist entsprechend der Regeln der funktionalen Sicherheit
entsprechend IEC 61508 bzw. IEC 61511 durchzuführen.
Wiederholungsprüfungen (Proof Test) und deren Nachweis dürfen nur durch autorisiertes Elektro-Fachpersonal
durchgeführt werden.

4.4. Bewertung

4.4.1. Verwendung als Anlaufwarnung von Maschinen

Bei der Verwendung als Anlaufwarnung von Maschinen ist die Funktion der Erzeugung des akustischen Warnsignals
als Funktion der Maschine zu bewerten. Der sichere Zustand ist erreicht, wenn das akustische Warnsystem zuverläs-
sig funktioniert. Der Diagnosekanal überwacht diese Funktion und leitet bei Versagen über eine Sicherheitsschleife
(Loop) den sicheren Zustand ein. Diese Architektur wird schematisch in
Anlaufwarnungen und ähnliche Anwendungen sind Architekturen die in der Regel dem „High Demand Mode" zuge-
ordnet werden können. Unmittelbar vor dem Einschalten der Maschine oder Eintreten des gefährlichen Zustandes
muss ein automatischer Funktionstest durch ein übergeordnetes Leitsystem, wie in
führt werden. Erst bei erfolgreichem Test darf eine Freigabe erfolgen. Testfunktionen im übergeordneten Leitsystem
und entsprechende Maßnahmen bei Fehlermeldungen müssen den Anforderungen an die funktionale Sicherheit ge-
mäß IEC/EN61508 entsprechen.

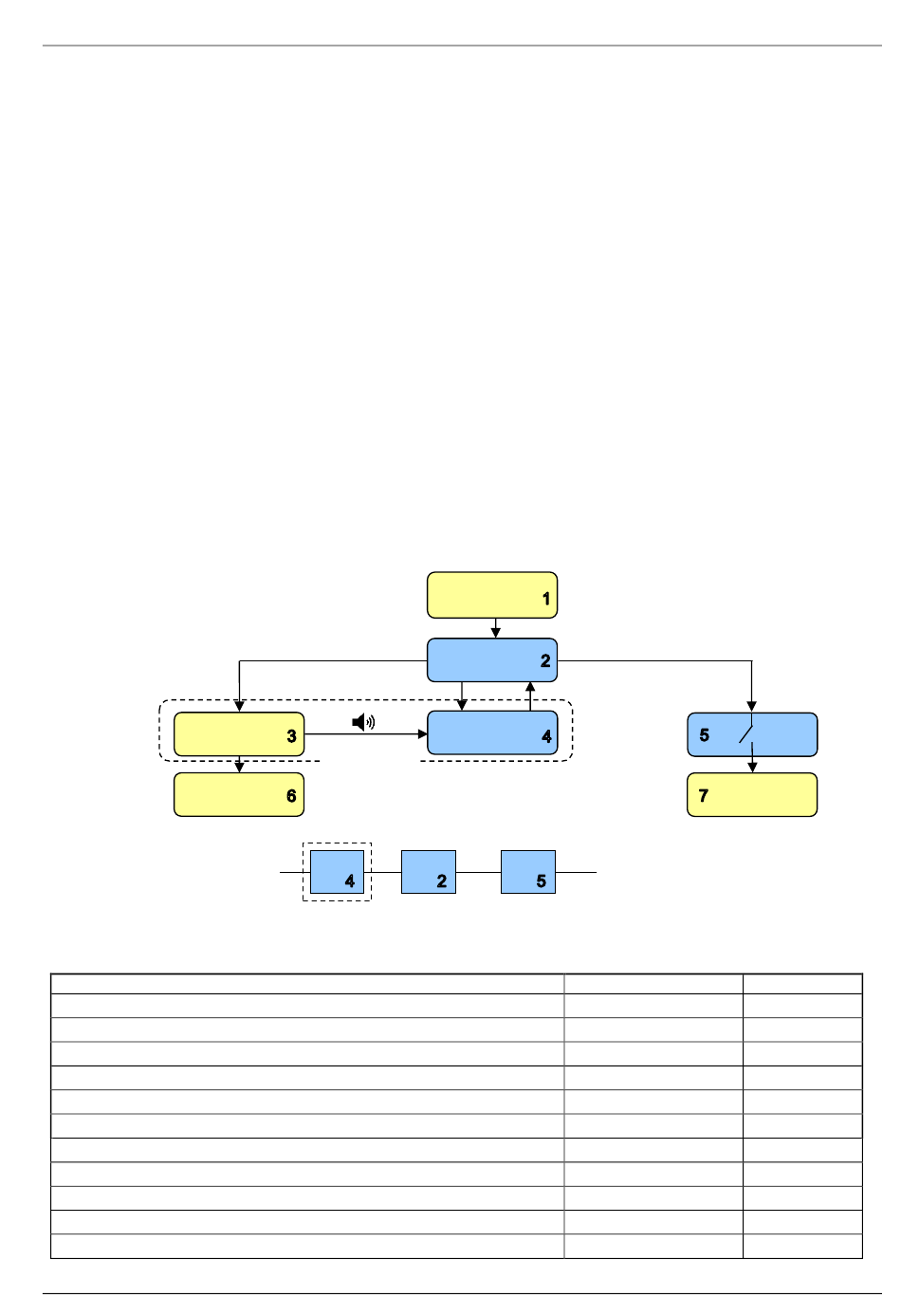

Die Sicherheitsschleife (Loop) besteht aus Diagnosekanal mit Erfassung (4), Auswertung des gefährlichen Zustandes
(2) und Elementen der Maschinensteuerung (5) für die Auslösung der Testfunktion und zum Erreichen des sicheren
Zustandes. Die Elemente der Maschinensteuerung (2 und 5) wurden in der Analyse nicht betrachtet.
Warnsignal
(Warnsignal)
Aktion
Abb. 5 Anlaufwarnung
Abb. 6 Sicherheitsrelevantes Blockdiagramm
PFH
SFF
DC
MTTFd
λDiagDU
λDiagDD
λDiagS
HFT
Architekturtyp IEC/EN61508
Eignung des Systems zum Einsatz in Sicherheitsketten bis SIL
Kategorie (DIN EN ISO13849)
PL (DIN EN ISO13849
