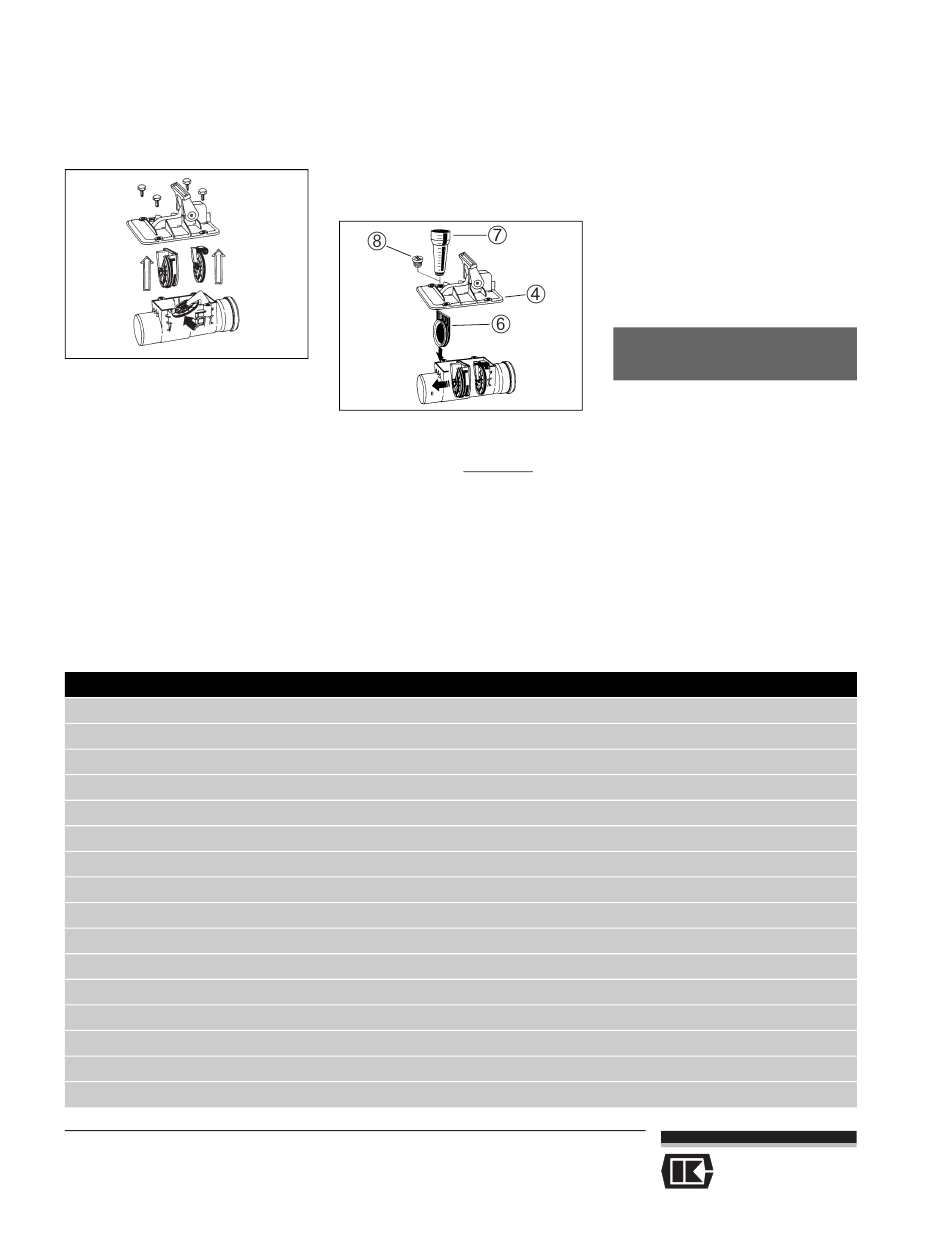

4.1 Czyszczenie zaworu prostego
lub jednoklapowego wykonywane
co 6 miesięcy.
Uźytkownik lub osoba uprawniona powin-
na dokonywać czyszczenia zaworu pro-
stego lub zaworu z jedną klapę przynajm-
niej raz na 6 miesięcy. Należy dokonać
tego w następujący sposób:
• odkręcić śruby znajdujące się w po-
krywie, a następnie zdjąć ją
• wyjąć wewnętrzne części zaworu
• wyczyścić wszystkie elementy
• sprawdzić uszczelki i powierzchnie usz-
czelniające i w razie potrzeby wymienić
na inne oryginalne części KESSEL
• naoliwić uszczelki części wsuwanych
• włożyć części wewnętrzne zaworu do
korpusu
• nałoźyć pokrywę, dokręcić śruby (mo-
ment dociągający max. 10 Nm)
Artykuł
Zawór zwrotny jednoklapowy
Zawór zwrotny dwuklapowy
Prosty zawór zwrotny
Pokrywa bez dźwigni
Pokrywa z dźwignią
Klapa zaworu z gniazdem
Klapa zwrotna zaworu
Uszczelka pokrywy
Uszczelka płaska klapy zaworu Staufix
Uszczelka klapy z gniazdem Staufix
Dodatkowa wkładka do testowania (6)
Lejek probierczy
dwuklapowego wykonywany
co 6 miesięcy przez specjalistę.
All manuals and user guides at all-guides.com
Zgodnie z normą DIN 1997 dogląd zaworu
zwrotnego dwuklapowego powinien od-
bywać się przynajmniej raz na 6 miesięcy
wykonany przez specjalistę. Podczas
doglądu do zaworu nie powinny dopływać
ścieki. W zakresie doglądu zawarte jest
czyszczenie zgodne z opisem w punkcie
4.1 oraz sprawdzenie działania wg normy
DIN 1986:
• odkręcić śruby znajdujące się w po-
krywie (4), a następnie zdjąć ją
• naoliwić uszczelkę dodatkowej wkładki
wsuwanej (6) i umieścić ją w części
odpływowej
• wypełnić przestrzeń między obiema kla-
pami wodą
• nałoźyć pokrywę, dokręcić śruby (mo-
ment dociągający max. 10 Nm)
• odkręcić śrubę zaślepiającą (8) R
pokrywy (4) i wkręcić lejek probierczy (7).
Ustawić dźwignię ręczną i zamknięcie
DN 100
73 100
72 100
71 100
(5) 70 101
(4) 70 103
(3) 70 104
(2) 70 105
70 102
® 70 107
® 70 108
70 110
(7) 70 214
15
• napełnić lejek probierczy wodą do wy-
sokości 100 mm.
• Obserwować poziom wody w lejku przez
10 min i dopełniać wodą w celu utrzy-
mania stałego poziomu, jeśli zajdzie taka
potrzeba.
• Zawór zwrotny dwuklapowy jest szczelny,
jeśli nie trzeba było uzupełniać więcej niź
500 cm 3 wody w ciągu tego czasu.
• usunąć lejek probierczy. Przykręcić
śrubę zaślepiającą (8) razem z uszczelką
do pokrywy (4)
• odkręcić śruby i zdjąć pokrywę
• usunąć dodatkową wkładką do testów
(6) zamykającą odpływ
• nałoźyć pokrywę i dokręcić śruby (mo-
ment dociągający max. 10 Nm)
5. Przezbrajanie, części
zamienne, osprzęt
Prosty zawór zwrotny KESSEL moźna
przezbroić na zawór dwuklapowy poprzez
zamontowanie dodatkowej klapy z gniaz-
dem i pokrywy z dźwignią.
Zawór zwrotny jednoklapowy KESSEL
może być przezbrojony na zawór dwukla-
powy odpowiadający normie DIN 1997
poprzez zastosowanie dodatkowej klapy z
gniazdem.
1 / '' z Poniżej znajduje się tabela z numerami ka-
2
talogowymi zaworów zwrotnych i części
zamiennych.
DN 125 DN 150
73 125 73 150
72 125 72 150
71 125 71 150
70 126 70 151
70 128 70 153
70 129 70 154
70 130 70 155
70 127 70 152
70 131 70 156
70 132 70 157
70 134 70 159
70 214 70 214
DN 200
73 200
72 200
71 200
70 201
70 203
70 205
70 205
70 202
70 207
70 208
70 213
70 214
