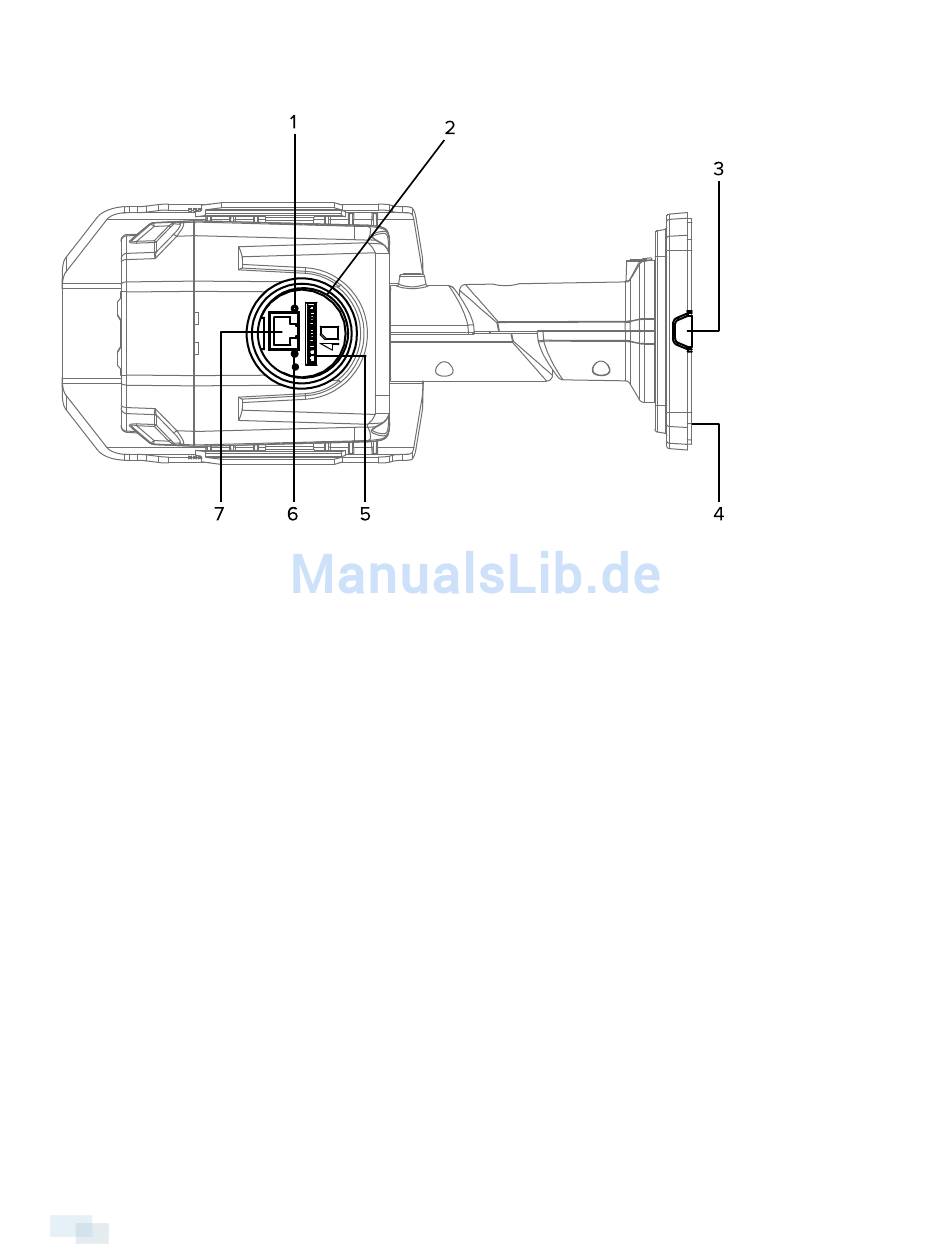

Ansicht von unten
1. Verbindungsstatus-LED
Liefert Informationen zum Betrieb des Geräts. Weitere Informationen finden Sie auf Seite 1 unter LED-
Anzeigen Auf Seite 10.
2. Konfigurationskonsole
Leicht zugänglicher Anschluss zum Konfigurieren der Kamera während der Installation. Entfernen Sie die
Kappe mit dem mitgelieferten Öffnungswerkzeug, um die Konfigurationskonsole zu erreichen.
3. Kabelführung
Eine Aussparung für Netzwerk-, Strom- und E/A-Kabel.
4. Seriennummernetikett
Aufkleber mit der Serien- und Teilenummer des Produkts.
5. SD-Kartensteckplatz
Geeignet für eine SD-Karte zur integrierten Speicherung.
6. Link-LED
Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
7. Ethernet-Konfigurationsanschluss
Ein zweiter Ethernet-Anschluss zum Konfigurieren der Kamera. Kann nicht mit PoE verwendet werden.
2
