| RÜCKSEITE

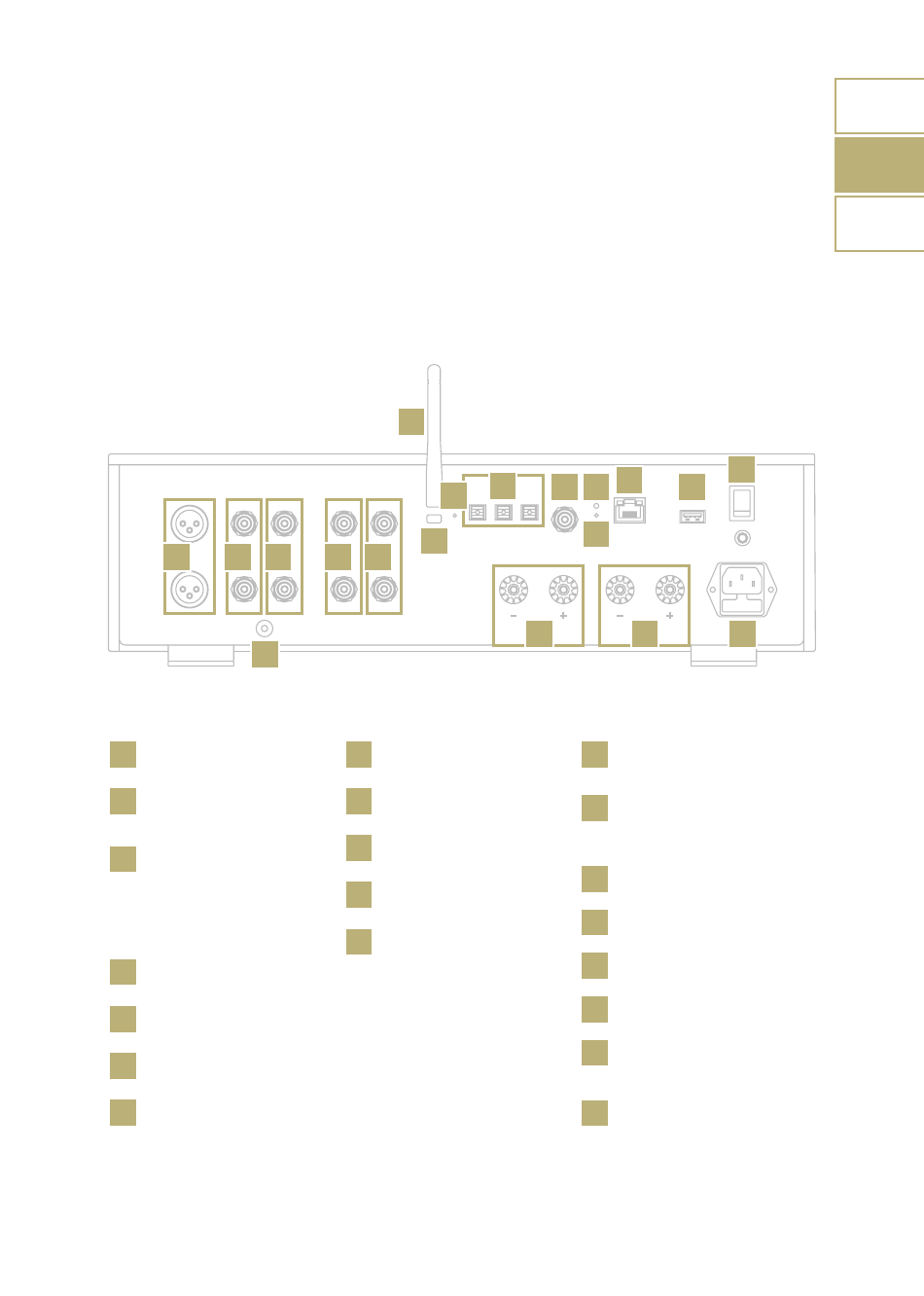

ÜBERSICHT RÜCKSEITE
Um die beste Flexibilität und Audio in echter
audiophiler Qualität zu bieten, sind eine
große Auswahl an Anschlüssen möglich.
1 2 3
20
ANALOGE EINGÄNGE
1
XLR symmetrisch
2
RCA unsymmetrisch
(LINE oder PHONO)
3
RCA unsymmetrisch
(LINE oder AV)
ANALOGE AUSGÄNGE
4
RCA unsymmetrisch
VARIABEL
5
RCA unsymmetrisch FIXIERT
18
Speaker Out LEFT
19
Speaker Out RIGHT
*Der Phono-Eingang ist nicht erhältlich für den IS-1000 LINE.
ACHTUNG
Die Antenne ist separat verpackt, bitte
achten Sie auf eine korrekte Installation.
6
9
7
8
4 5
DIGITALEINGÄNGE
6
Wi-Fi Antenne
9
TOS-Link (1-2-3)
10
KOAX
13
Ethernet
14
USB-A
34
13
10 11 14
12
19 18
NETZ UND SONSTIGE
7
Firmwarerücksetzung
(nur für Service)
8
Mini-USB
(nur für
Firmwareaktualisierung)
11
Wi-Fi LED
12
WPS Wi-Fi Rücksetzung
15
Hauptschalter
16
GN Link Anschluss
17
Netzteilanschluss IEC
Standard
20
GND (phono)
