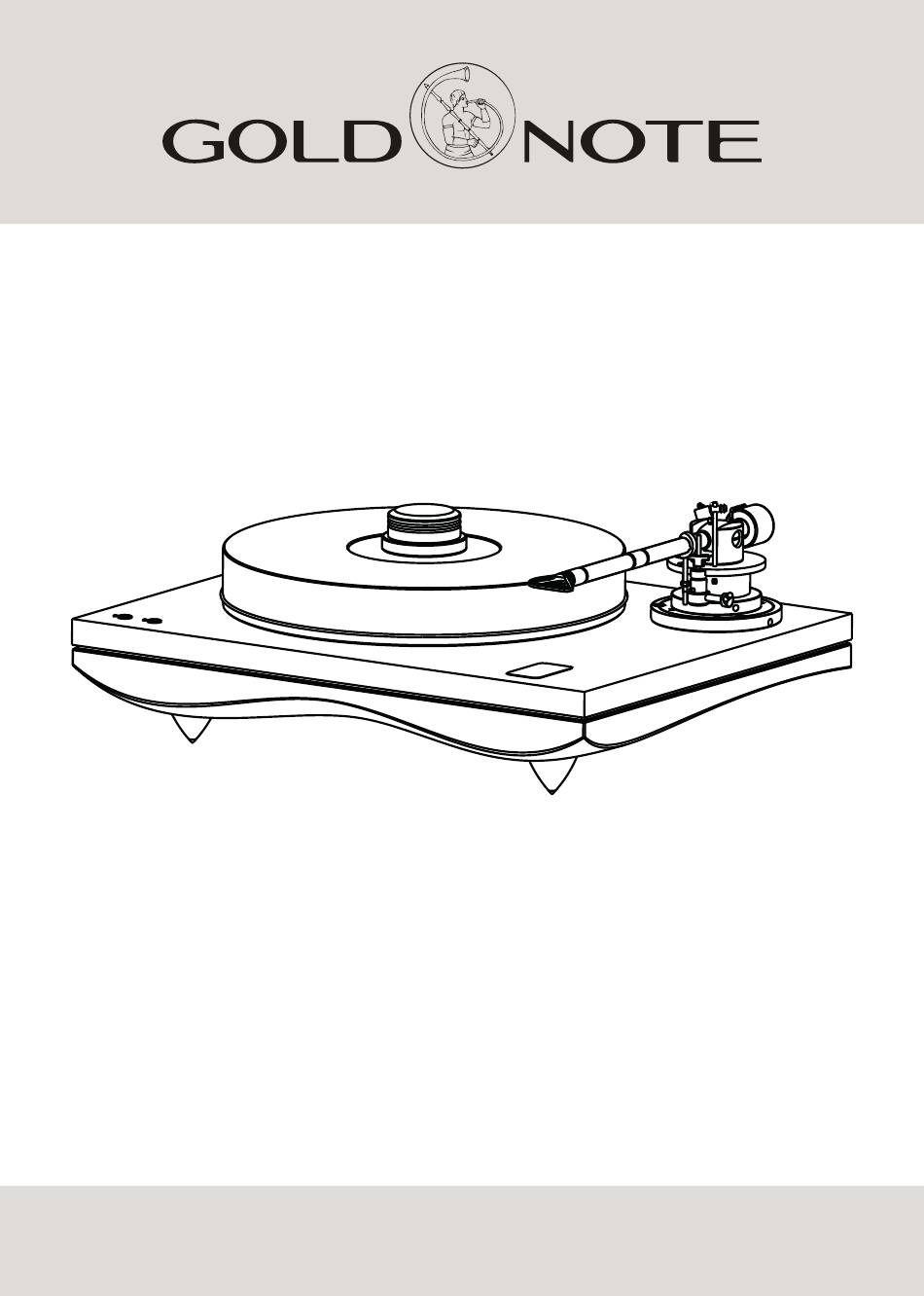

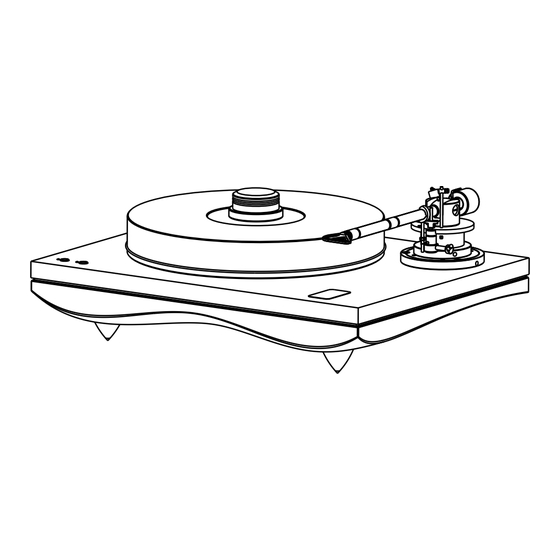

- Seite 1 MEDITERRANEO DER ITALIENISCHE PLATTENSPIELER BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
INHALT EINLEITUNG............................S. 3 PACKUNGSINHALT UND SCHLÜSSELMERKMALE..................S. 4 AUFBAUHINWEISE..........................S. 6 MONTAGE DES PLATTENTELLERS......................S. 7 AUFLEGEN DES ANTRIEBSRIEMENS......................S. 8 ANPASSUNG ANTISKATING........................S. 9 EINSTELLUNG VTA, AZIMUT........................S. 10 NETZTEIL.............................. S. 11 NETZANSCHLUSS UND DREHZAHLUMSCHALTUNG..................S. 12 EINSTELLUNGEN VON DREHZAHL, ÜBERHANG UND WINKEL ..............S. -
Seite 4: Einleitung
Der Mediterraneo hat einen 12V-Synchronmotor ange- steuert durch unseren Leistungsgenerator mit Mikrocon- troller D/A-Wandler. Dadurch werden Vibrationen wirkungsvoll unterdrückt bei hohem Durchzug des An- triebs für höchste dynamische Auflösung. Jedes Gold Note Produkt wird zu 100% in Italien erdacht, hergestellt und montiert. -
Seite 5: Packungsinhalt Und Schlüsselmerkmale
PACKUNGSINHALT UND SCHLÜSSELMERKMALE IM KARTON BEFINDLICH SIND: • Der Mediterraneo ist ein solide gebauter Plattenspieler 1 PLATTENSPIELER - Chassis • mit einer 60mm hohen Grundplatte aus italienischem • 1 SCHUTZHAUBE (abnehmbar) Nussbaum- Hartholz, verstärkt mit 3mm Edelstahl und •1 NETZTEIL mit Niederspannungskabel belegt mit einer 20mm Acryloberseite. -
Seite 6: Technische Daten
PACKUNGSINHALT UND SCHLÜSSELMERKMALE TECHNISCHE DATEN ABMESSUNGEN & GEWICHT • GLEICHLAUFSCHWANKUNGEN unter 0,1% • ABMESSUNGEN 470x210x360mm (BxHxT) • RUMPELABSTAND über 80dB • GEWICHT 25,00 Kg • DREHZAHLEN 33,3/min and 45/min ±0,1% FARBAUSFÜHRUNGEN • elektronische UMSCHALTUNG und Feineinstellung • präzise geschliffener ANTRIEBSRIEMEN aus schwarzem •... -
Seite 7: Aufbauhinweise
Stromversorgung ans Netz angeschlossen wird. mehrfach drücken. Die LED blinkt jedes Mal, wenn die Taste gedrückt wird. AUFSTELLUNG DES MEDITERRANEO • PITCH + die Taste „45“ erhöht die Drehzahl in Der Plattenspieler ist für den Gebrauch in HiFi-Anlagen entsprechender Weise. -
Seite 8: Montage Des Plattentellers
MONTAGE DES PLATTENTELLERS Benötigte Teile 45mm-Teller mitgeliefert oberer Teil der Lagerachse SCHRITT 1 Der Teller wird wie in der Abbildung sorgsam auf die Achse inmitten des Chassis aufgelegt, er soll gerade aufsitzen. SCHRITT 2 Der obere Teil der Lagerachse wird eingeschraubt, um den Teller zu fixieren. -
Seite 9: Auflegen Des Antriebsriemens
AUFLEGEN DES ANTRIEBSRIEMENS Der Riemen soll vorsichtig aufgelegt werden und verbindet Antrieb und Teller, wie in der Abbildung gezeigt. Das Tonarmkabel soll montiert werden, bevor der Tonarm im Chassis eingebaut wird. Achten Sie sorgfältig auf die korrekte Position des Kabels und die richtige Orientierung des DIN Steckers. RÜCKSEITE Der männliche und der weibliche DIN Stecker müssen wie in der... -
Seite 10: Anpassung Antiskating
ANPASSUNG ANTISKATING ANTISKATING Faden mit Gewicht 2. ANTISKATING Hebelarm 3. ANTISKATING Aufhängung 4.TONARM GEGENGEWICHT: für die Einstellung der Auflagekraft je nach Tonabnehmer in Gebrauch 5. TONARM-HEADSHELL AZIMUT: Einstellungen mit 0,9mm Schlüssel ANTISKATINGFADEN ANBRINGEN, SIEHE ABBILDUNG 1. Die Schlaufe des FADENS am HEBELARM einhängen 2. -
Seite 11: Einstellung Vta, Azimut
EINSTELLUNG VTA , AZIMUT EINSTELLUNG DER TONARMHÖHE, SIEHE ABBILDUNG Die Sechskantschraube in der Tonarmbasis (roter Pfeil) kann mit dem beigelegten 1,5mm Inbusschlüssel gelöst werden, um die Tonarmhöhe verändern zu können (grüner Pfeil). Damit wird der VTA (Vertical Tracking Angle) eingestellt. Wenn Tonarm und Tonabnehmer auf der Platte aufliegen, soll der Arm eine waagerechte Linie parallel zum Teller bilden. -
Seite 12: Netzteil
NETZTEIL 1. Dimensionen werden in mm & inch angegeben 4. Betriebstemperatur: 0 - 70°C 2. Gewicht: ca. 265-280g (ohne Eingangskabel) 5. Graduell verringern von 100% 3. Optionale Ausgangsverbindung Last bei 40°C bis 50% Last bei 70°C BITTE BEACHTEN: Mit dem mitgelieferten Netzteil PST-1 nur das beigelegte Netzteilkabel verwenden oder eines zertifiziert für UL, CE und alle lokal nötigen Zertifikate. -
Seite 13: Netzanschluss Und Drehzahlumschaltung
NETZANSCHLUSS UND DREHZAHLUMSCHALTUNG ANSCHLUSS DES NETZTEILSTECKERS Für einwandfreie Funktion darf der Plattenspieler nur mit dem mitgelieferten Gold Note Netzteil verwendet werden. Zuerst wird der kleine Stecker wie im Bild mit dem Anschluss des Plattenspielers verbunden bevor das Versorgungsgerät an das Netz kommt. -
Seite 14: Einstellungen Von Drehzahl, Überhang Und Winkel
EINSTELLUNGEN VON DREHZAHL, ÜBERHANG UND WINKEL Unsere Plattenspieler werden mit einer GOLD NOTE Einstellschablone ausgeliefert, die eine Justage von Überhang und Winkel des Abtasters und eine Drehzahlkontrolle erlaubt. Mit diesem Instrument können Sie folgendes anpassen: A) OrientierungTonabnehmer B) Überhang C) 45rpm und 33⅓rpm Drehzahl allignment 66 mm. -
Seite 15: Orientierung Tonabnehmer
ORIENTIERUNG TONABNEHMER ORIENTIERUNG TONABNEHMER, SIEHE ABBILDUNG Für die abschließende Einstellung von Überhang und Winkel wird der Abtaster mit Arm über die beiden mit Kreisen markierten Stellen der Schablone geführt. Der Korpus des Tonabnehmers bzw. sein Nadelträger werden bei gelockerten Schrauben anhand der Hilfslinien für beide Nennradien 66 und 120,9 mm korrekt ausgerichtet. allignment 66 mm. -
Seite 16: Abnehmbare Schutzhaube
ABNEHMBARE SCHUTZHAUBE ABBILDUNG 1 Unsere bei GOLD NOTE neu konstruierte Abdeckung hat als Besonderheit lösbare Scharniere, sodass man den Plattenspieler jederzeit auch ohne Haube benutzen kann. Für viele Anwender stellt diese Möglichkeit die bevorzugte Betriebsart dar. Für den Schutz des Plattenspielers und den Erhalt der Oberflächengüte ist die Existenz einer Staubschutzhaube... -
Seite 17: Gewährleistung & Wartung
Wenden Sie sich in diesem Fall an Ihren Fachhändler, der Sie bei der Behebung des Problems beraten wird. In keinem Fall sollen Geräte ohne Rücksprache an den Hersteller oder Importeur geschickt werden. In solchen Fällen lehnen sowohl GOLD NOTE® als auch die in Ihrem Gebiet tätigen Vertriebspartner jegliche Verantwortung ab. Für mehr Informationen besuchen Sie bitte www.goldnote.it/service HINWEISE Die Beschreibungen und technischen Angaben können jederzeit und ohne Vorankündigung geändert werden. -
Seite 18: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLER URSACHE LÖSUNG Problem durch falsche Aufstellung Der Plattenspieler ist ungünstig Die Unterlage muss fest genug sein, um das aufgestellt. Gerät tragen zu können. Richten Sie den Plattenspieler mit Hilfe einer Wasserwaage aus. An den Füßen ist eine Höhenverstellung nur in geringem Maß... -
Seite 19: Wichtige Sicherheitshinweise
Verwenden Sie das Gerät oder Teile davon nicht für einen anderen als den vorgesehenen Zweck. Für Reparaturen und Probleme jeglicher Art wenden Sie sich bitte an den Fachhändler und Gold Note. Schützen Sie das Produkt vor Nässe und Feuchtigkeit und halten Sie es fern von Wärmequellen, elektrischen und elektronischen Motoren, usw. - Seite 20 WICHTIGE SICHERHEITSHINWEISE 1 Lesen Sie diese Anleitung. 9 Schützen Sie das Netzkabel vor unbefugtem Betreten oder Quetschungen, insbesondere an Steckern, 2 Beachten Sie alle Warnungen. Steckdosen und an der Stelle, an der sie aus dem Gerät austreten. 3 Befolgen Sie alle Anweisungen. 10 Verwenden Sie nur die vom Hersteller angegebenen 4 Verwenden Sie dieses Gerät nicht in der Nähe von Anbaugeräte/Zubehörteile.
