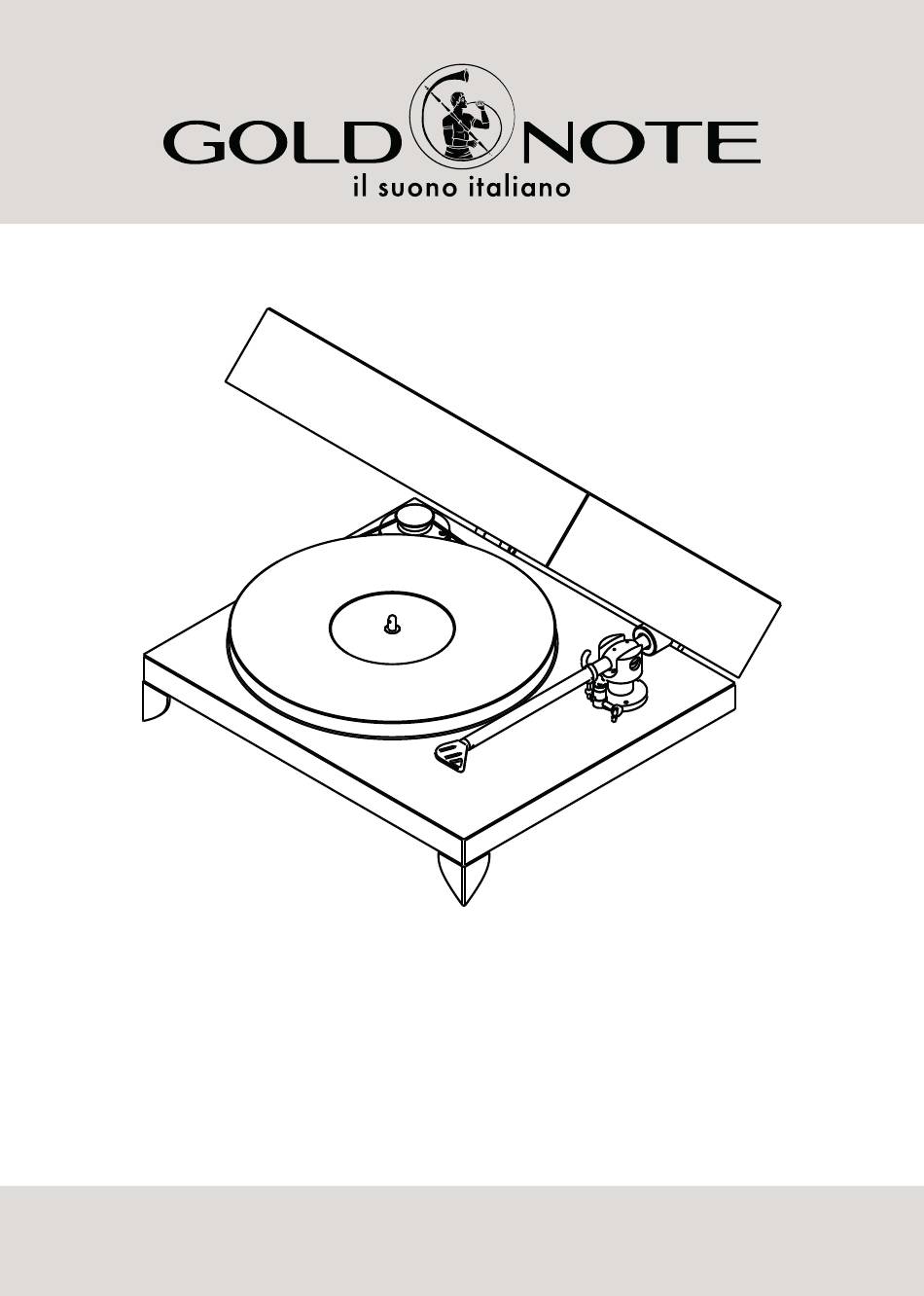

- Seite 1 VALORE 425 PLUS DER ITALIENISCHE PLATTENSPIELER BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
INHALT PACKUNGSINHALT..........................S. 3 EINLEITUNG............................S. 4 SCHLÜSSELMERKMALE......................... S. 5 TECHNISCHE ANGABEN.......................... S. 6 INBETRIEBNAHME..........................S. 7 MONTAGE DES PLATTENTELLERS......................S. 8 AUFLEGEN DES ANTRIEBSRIEMENS......................S. 10 ANPASSUNG ANTISKATING........................S. 11 EINSTELLUNG VTA...…........................S. 12 NETZTEIL.............................. S. 13 NETZANSCHLUSS UND DREHZAHLKONTROLLE..................S. -
Seite 4: Packungsinhalt
PACKUNGSINHALT •1 Plattenspieler Valore 425 Plus - Chassis • 1 Schutzhaube (Abnehmbar) •1 Netzteil Mit Niederspannungskabel •1 Turntable Speed Control Unit •1 B-5 Tonarm Mit Installiertem Kabel •1 Tonarm-Gegengewicht •1 Antriebsriemen •1 Verschraubung Für Plattenteller •1 Werkzeug 2,5mm •1 Werkzeug 2,0mm •1 Werkzeug 1,5mm... -
Seite 5: Einleitung
Acryl hoher Qualität mit guten elektronisch geregelten 12V-Synchronmotor. Dieser Dämpfungseigenschaften lieferbar. bietet die Geschwindigkeiten 33,3 und 45/min mit Feineinstellung und arbeitet bei hohem Durchzug mit perfekter Drehzahlkonstanz und völliger Laufruhe. Jedes Gold Note Produkt wird zu 100% in Italien erdacht, hergestellt und montiert. -
Seite 6: Schlüsselmerkmale
Plattenspielers Valore 425 Plus, seine konstruktiven Details, Gründe für seine Auslegung und weitere charakteristische Entwurfsmerkmale. - Der Valore 425 Plus hat ein stabiles Laufwerk mit einer hoch bedämpften Grundplatte aus lackierter Mitteldichter Faserplatte. - Der Plattenteller ist 23mm stark und aus POM mit guten Dämpfungseigenschaften gefertigt. -
Seite 7: Technische Angaben
Übertragung: präzise geschliffener Riemen aus NBR Antrieb: 12V Synchronmotor Teller: aus 23mm starkem POM Tellerachse: in "Split-Spindle™" Bauart zur Einspannung des Plattentellers Vertikallagerung: mit 5mm Chromstahl Lagerkugel Tonarm: Gold Note B-5 Abdeckhaube transparentes Acryl mit Scharnieren NETZVERSORGUNG Netzgerät: 18V Ausgangsleistung Leistungsaufnahme: 20W max... -
Seite 8: Inbetriebnahme
Stromversorgung ans Netz angeschlossen wird. mehrfach drücken. Die LED blinkt jedes Mal, wenn die Taste gedrückt wird. AUFSTELLUNG DES VALORE 425 PLUS • PITCH + die Taste „45“ erhöht die Drehzahl in Der Plattenspieler ist für den Gebrauch in HiFi-Anlagen entsprechender Weise. -
Seite 9: Montage Des Plattentellers
MONTAGE DES PLATTENTELLERS IM KARTON BEFINDLICH SIND: 1 Plattenteller 2 Ölgefäß 3 Lagerkugel 4 Lagerachse + Mittelstift MITTELSTIFT PLATTENTELLER LAGERACHSE LAGERGEHÄUSE... - Seite 10 MONTAGE DES PLATTENTELLERS ANLEITUNG 1 Entfernen Sie die Kappe in der Mitte des Plattenspielers. 2 Die Lagerkugel in das Lagergehäuse* einführen und dabei darauf achten, dass sie mittig auf dem Boden sitzt. 3 Befeuchten Sie die Lagerachse mit einem Tropfen Öl. 4 Setzen Sie die Lagerachse in das Lagergehäuse.
-
Seite 11: Auflegen Des Antriebsriemens
AUFLEGEN DES ANTRIEBSRIEMENS Der Riemen soll vorsichtig aufgelegt werden und verbindet Antrieb und Teller, wie in der Abbildung gezeigt. -
Seite 12: Anpassung Antiskating
ANPASSUNG ANTISKATING ANTISKATING Faden mit Gewicht 2 ANTISKATING Hebelarm 3 TONARM GEGENGEWICHT: für die Einstellung der Auflagekraft je nach Tonabnehmer in Gebrauch ANTISKATINGFADEN ANBRINGEN, SIEHE ABBILDUNG 1 Die Schlaufe des FADENS am HEBELARM einhängen 2 Den Faden in die Öse der AUFHÄNGUNG führen, das Gewicht muss frei hängen 3 ANTISKATINGWIRKUNG durch die Position der Schlaufe am HEBELARM justieren... -
Seite 13: Einstellung Vta
EINSTELLUNG VTA EINSTELLUNG DER TONARMHÖHE, SIEHE ABBILDUNG Die Sechskantschraube in der Tonarmbasis (roter Pfeil) kann mit dem beigelegten 1,5mm Inbusschlüssel gelöst werden, um die Tonarmhöhe verändern zu können (grüner Pfeil). Damit wird der VTA (Vertical Tracking Angle) eingestellt. Wenn Tonarm und Tonabnehmer auf der Platte aufliegen, soll der Arm eine waagerechte Linie parallel zum Teller bilden. -
Seite 14: Netzteil
NETZTEIL INTERNATIONALE ADAPTER Der Hersteller empfiehlt die korrekte Benutzung dex Netzeils mit einem passeden Adapter. Abmessungen: 67.3 x 43.5 x 37.5 mm 43.5 mm BITTE BEACHTEN: Versichern Sie sich, dass das Netzteil bereits mit dem Plattenspieler verbunden ist, bevor es mit der Steckdose verbunden wird. -
Seite 15: Netzanschluss Und Drehzahlkontrolle
NETZANSCHLUSS UND DREHZAHLKONTROLLE ANSCHLUSS DES NETZTEILS DC in DC out Für einwandfreie Funktion darf ausschließlich das beigelegte GOLD NOTE Netzteil verwendet werden. RÜCKSEITE TSC ACHTUNG: Bevor es mit dem Netz verbunden wird, soll der kleine Netzteilstecker am Plattenspieler eingesteckt werden. -
Seite 16: Einstellungen Von Drehzahl, Überhang Und Winkel
EINSTELLUNGEN VON DREHZAHL, ÜBERHANG UND WINKEL Unsere Plattenspieler werden mit einer GOLD NOTE Einstellschablone ausgeliefert, die eine Justage von Überhang und Winkel des Abtasters und eine Drehzahlkontrolle erlaubt. Mit diesem Instrument können Sie folgendes anpassen: A) OrientierungTonabnehmer B) Überhang C) 45rpm und 33⅓rpm Drehzahl allignment 66 mm. -
Seite 17: Orientierung Tonabnehmer
ORIENTIERUNG TONABNEHMER ORIENTIERUNG TONABNEHMER, SIEHE ABBILDUNG Für die abschließende Einstellung von Überhang und Winkel wird der Abtaster mit Arm über die beiden mit Kreisen markierten Stellen der Schablone geführt. Der Korpus des Tonabnehmers bzw. sein Nadelträger werden bei gelockerten Schrauben anhand der Hilfslinien für beide Nennradien 66 und 120,9 mm korrekt ausgerichtet. -
Seite 18: Abnehmbare Schutzhaube
ABNEHMBARE SCHUTZHAUBE ABBILDUNG 1 Unsere bei GOLD NOTE neu konstruierte Abdeckung hat als Besonderheit lösbare Scharniere, sodass man den Plattenspieler jederzeit auch ohne Haube benutzen kann. Für viele Anwender stellt diese Möglichkeit die bevorzugte Betriebsart dar. Für den Schutz des Plattenspielers und den Erhalt der Oberflächengüte ist die Existenz einer Staubschutzhaube... -
Seite 19: Produktregistrierung
Reparaturen und Probleme jeglicher Art wenden Sie sich bitte an den Verkäufer, da jede Art von Wartung und Inspektion vom Gold Note Fachhändler oder Vertrieb ausgeführt werden muss. Falls Sie Probleme beim Ausfindig machen Ihres offiziellen Gold Note Händlers oder Vertriebs haben, besuchen Sie bitte unsere Webseite . -
Seite 20: Fehlerbehebung
FEHLERBEHEBUNG FEHLER URSACHE LÖSUNG Problem durch falsche Aufstellung Der Plattenspieler ist ungünstig Die Unterlage muss fest genug sein, um das aufgestellt. Gerät tragen zu können. Richten Sie den Plattenspieler mit Hilfe einer Wasserwaage aus. An den Füßen ist eine Höhenverstellung nur in geringem Maß... -
Seite 21: Wichtige Sicherheitshinweise
Verwenden Sie das Gerät oder Teile davon nicht für einen anderen als den vorgesehenen Zweck. Fü r Reparaturen und Probleme jeglicher Art wenden Sie sich bitte an den Fachhändler und Gold Note. Schü t zen Sie das Produkt vor Nässe und Feuchtigkeit und halten Sie es fern von Wärmequellen, elektrischen und elektronischen Motoren, usw. - Seite 22 WICHTIGE SICHERHEITSHINWEISE 1 Lesen Sie diese Anleitung. 9 Schü t zen Sie das Netzkabel vor unbefugtem Betreten oder Quetschungen, insbesondere an Steckern, 2 Beachten Sie alle Warnungen. Steckdosen und an der Stelle, an der sie aus dem Gerät austreten. 3 Befolgen Sie alle Anweisungen. 10 Verwenden Sie nur die vom Hersteller angegebenen 4 Verwenden Sie dieses Gerät nicht in der Nähe von Anbaugeräte/Zubehörteile.
- Seite 24 Gold Note Audio Gold Note Akamai S.r.l. service@goldnote.it www.goldnote.it...
