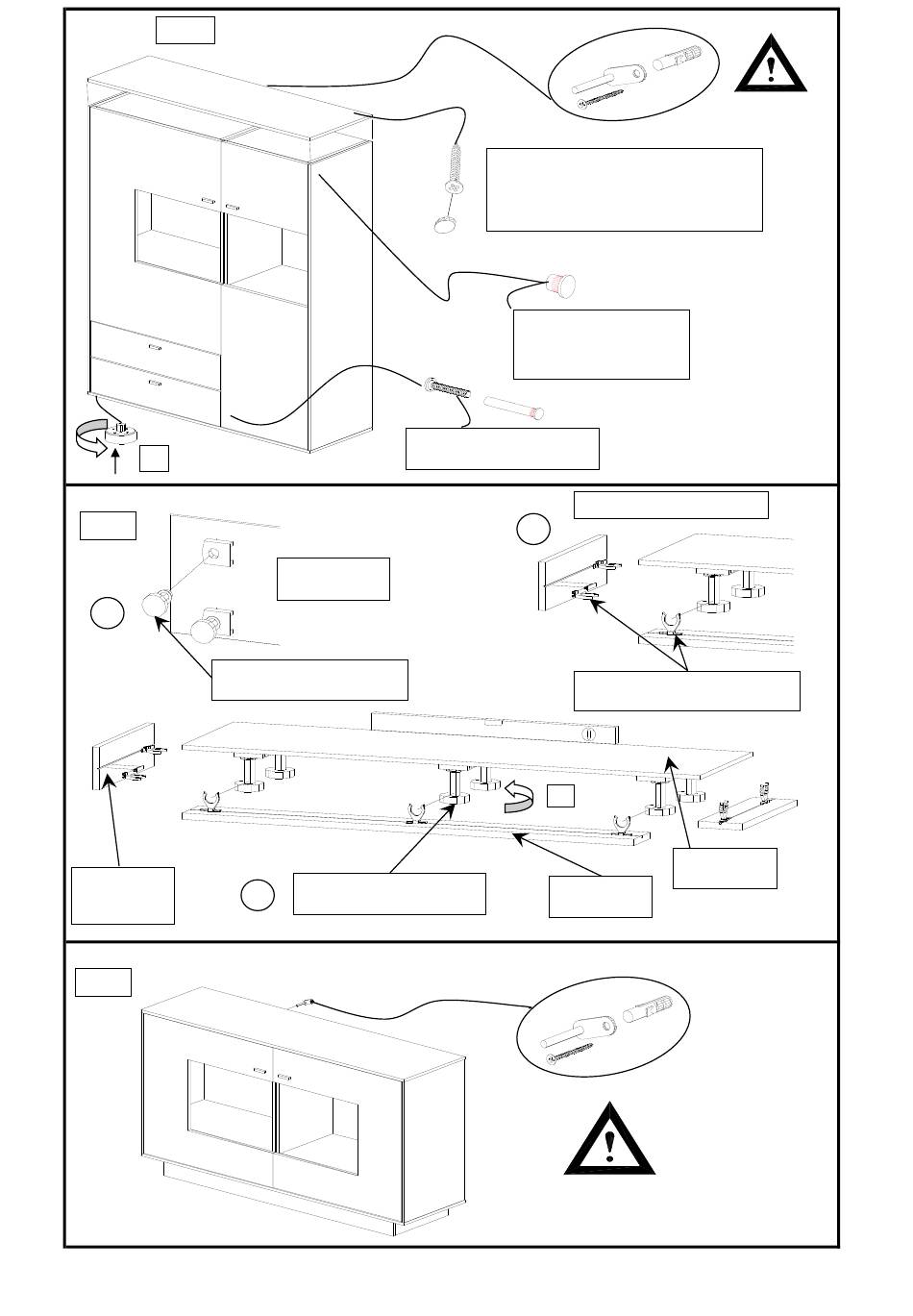

Bild 17
HB8-1
+/-
Bild 18, Sockelkasten montieren und ausrichten
SB4-1
1
Sockelfüße in vormontierte
Fußadapter eindrücken
Sockelblende
seitlich
(Retoure)
Bild 19, Kippsicherung UK4-Schränke mit Sockel!
SB4-1
. Montage Media700 allg.-ab R5750.xlsx
Verbindungsschraube
M4x 28 mit Hülsenmutter
Detail
Fußmontage
Sockel durch drehen der
2
Füße ausrichten
Befestigung Abdeckplatten 13mm an
markierten Punkten von innen!
(Senkschraube 4x 27mm und Abdeck-
Kappen in Korpusfarbe)
Abdeck-Kappe vernickelt
Ø5mm, für nicht verwendete
Verbindungsbohrungen in
Schrankseiten montieren!
Detail Sockelblenden
3
Blendenhalter am seitl. Sockel
spiegelbildlich montieren!
+/-
Sockelblende
vorne
14.12.2020/EFF
Abdeckplatte
unten
Seite 8/17
