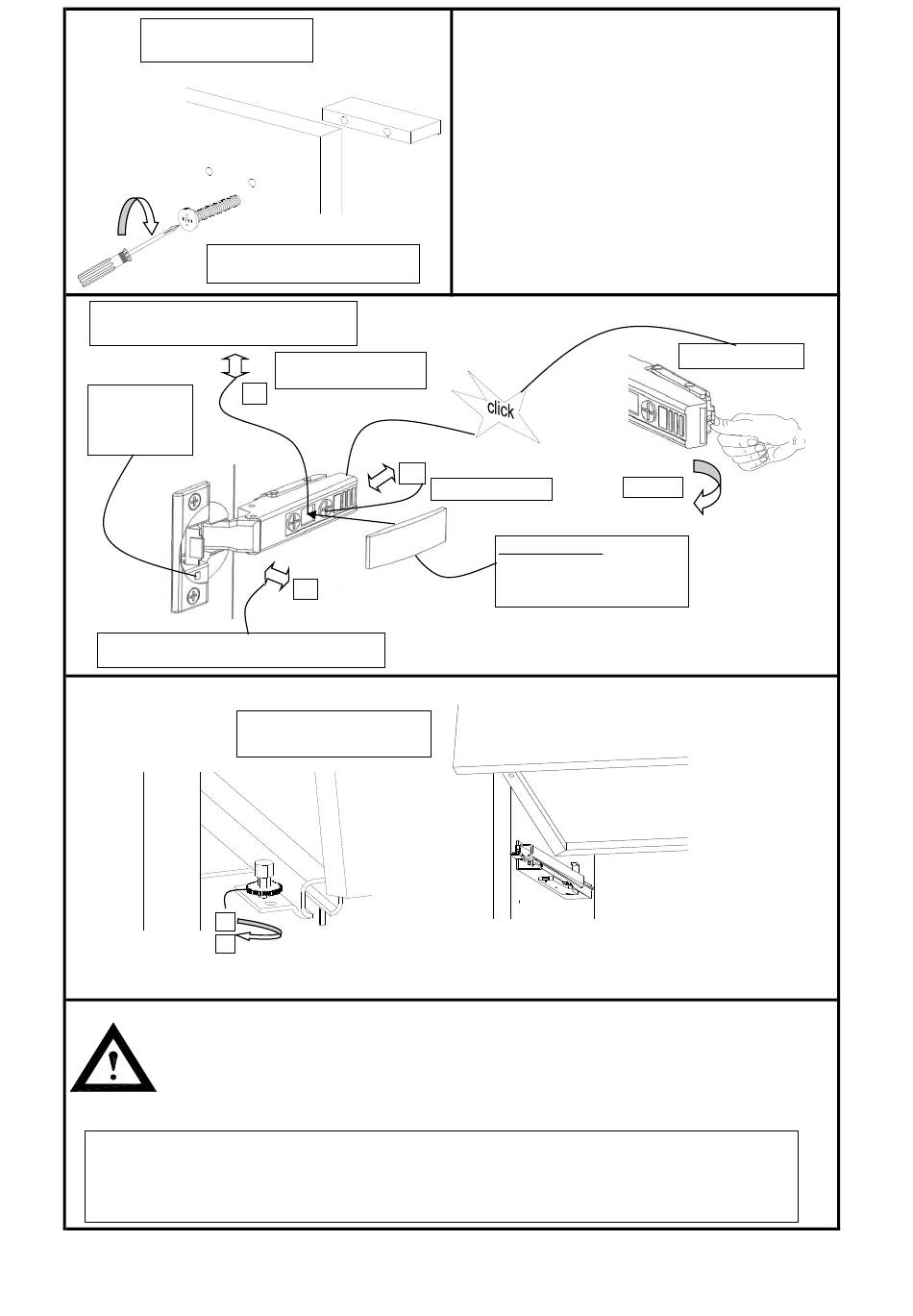

Griffmontage Türen+
Schubkästen
Griffe mit 2 St. Tellerschraube
M4x25 anschrauben.
Ausrichten der Türen durch
Nachstellen der Scharniere
Ein- bzw.
Ausschalter
der Tür-
Dämpfung!
ausrichten der Tür mit der Verstellschraube
in waagerechter Richtung
+
-
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial
entsprechend auszuwählen.
Bei nicht vorschriftsmäßiger und/oder nicht fachgerechter Montage wird bei Personen-
und Sachschäden keinerlei Haftung übernommen!
Achtung: Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC). Die Summe der Leistungsaufnahme der angeschlossenen
Leuchten (siehe Typenetikett) darf die Trafonennleistung nicht übersteigen!
. Montage Media700 allg.-ab R5750.xlsx
ausrichten der Tür in
senkrechter Richtung
+/-
+/-
+/-
Schubkasten Höhen-
Feinjustierung
Tiefenverstellung
Bandabdeckung:
Bei gekröpften Bändern,
gekröpfte Abdeckung
verwenden
14.12.2020/EFF
Banddemontage
öffnen
Seite 12/17
