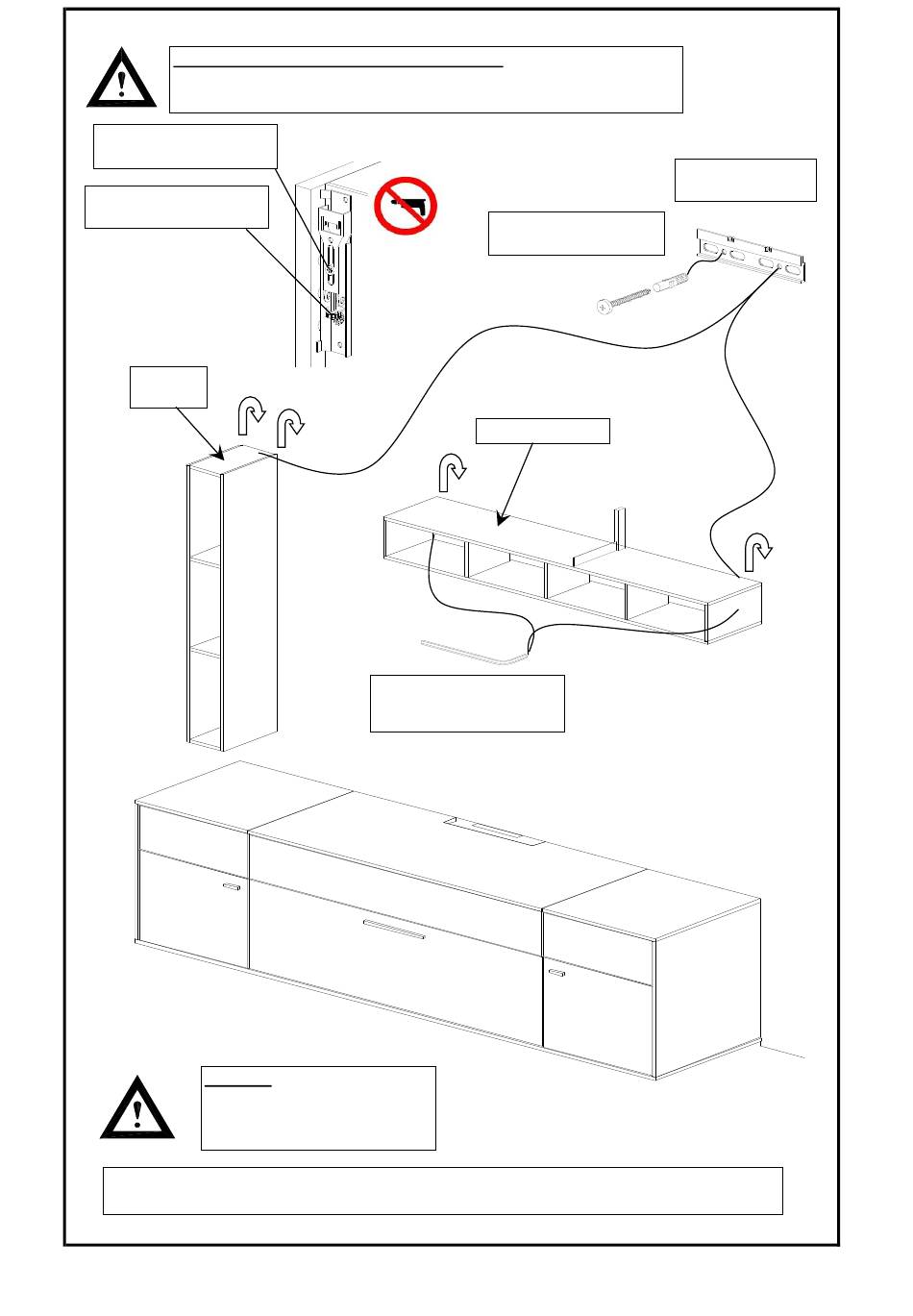

Bild 21, Hängeregale einhängen und ausrichten
Justierung der Hängeschränke+ Hängeregale
- Achtung!! Von oben kontrollieren, dass alle Beschläge in der
Schiene eingehängt sind.
obere Justierschraube =
Tiefenverstellung
untere Justierschraube =
Höhenverstellung
Regal
senkrecht
Achtung:
Andere Einbauhöhen und
-breiten der beigefügten
Maßsystematik entnehmen
Zur Wandbefestigung der Hängeschränke beiliegende Aufhängeschienen mit Kunststoffdübeln
Durchm. 8mm und Pan-head-Schrauben 5x70mm an der Wand befestigen!
. Montage Media700 allg.-ab R5750.xlsx
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Regal waagrecht
Neigung waagrechte
Regale mit Sechskant-
schlüssel SW4 einstellen
14.12.2020/EFF
kurze Schienen
125mm für Regale
Seite 10/17
