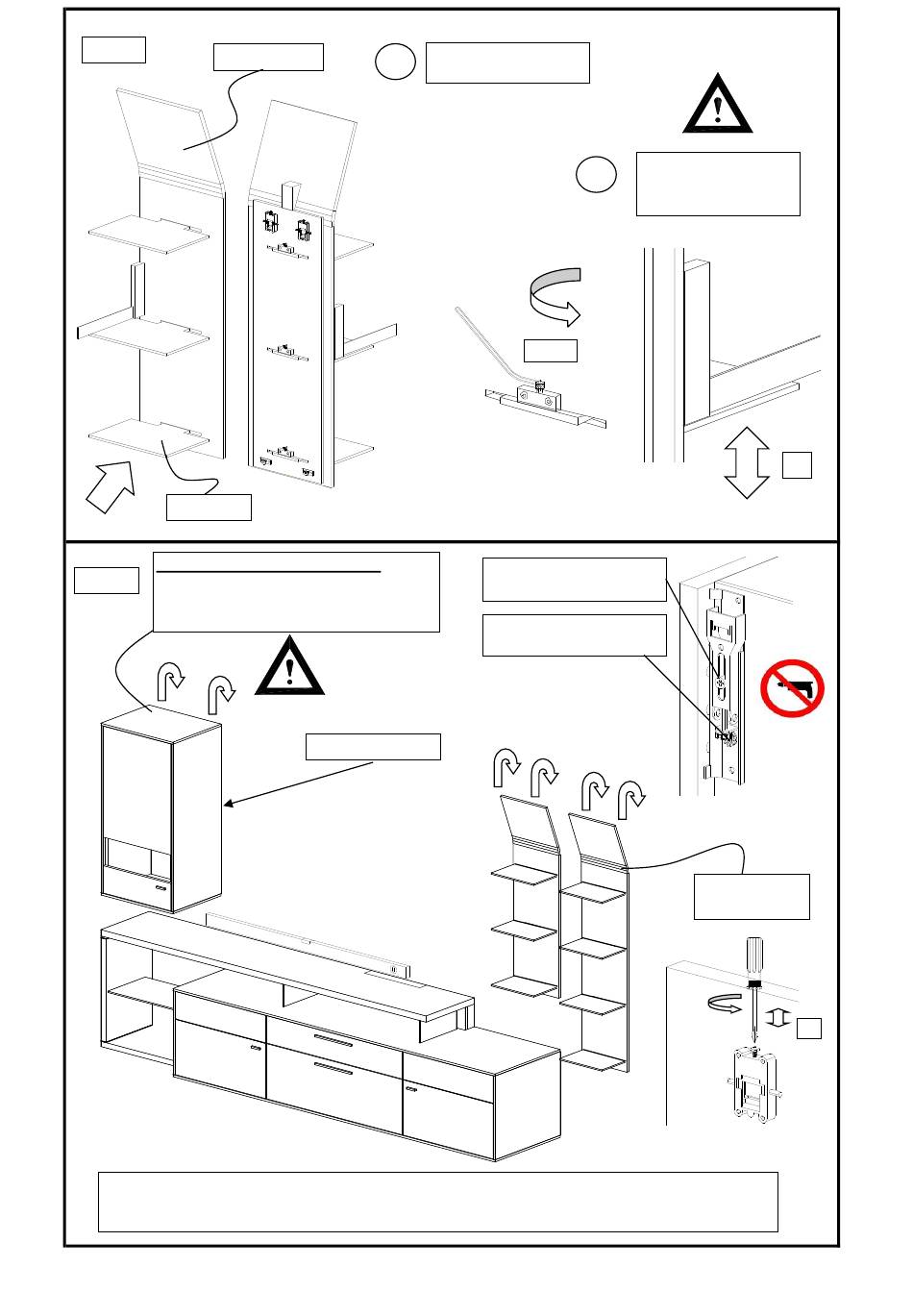

Bild 15, Glasböden am Wandpaneel befestigen
MC917
Wandpaneel
Glasboden
Bild 16
Justierung der Hängeschränke -
MC917
Achtung!! Von oben kontrollieren,
dass alle Beschläge in der Schiene
eingehängt sind.
Zur Wandbefestigung der Hängeschränke beiliegende Aufhängeschienen mit Kunststoffdübeln
Durchm. 8mm und Pan-head-Schrauben 5x70mm an der Wand befestigen (Bild 4, Mitte Loch =
Oberkante Korpus minus 49mm)
. Montage Media700 allg.-ab R5750.xlsx
Glasboden ins Wand-
1
paneel einschieben
Hängeschrank
14.12.2020/EFF
Glasboden
2
festklemmen und
Neigung einstellen!
SW 5
obere Justierschraube =
Tiefenverstellung
untere Justierschraube =
Höhenverstellung
+/-
Justierung
Wandpaneele
+/-
Seite 7/17
