12 Données techniques
12.2 Schéma de tuyauterie

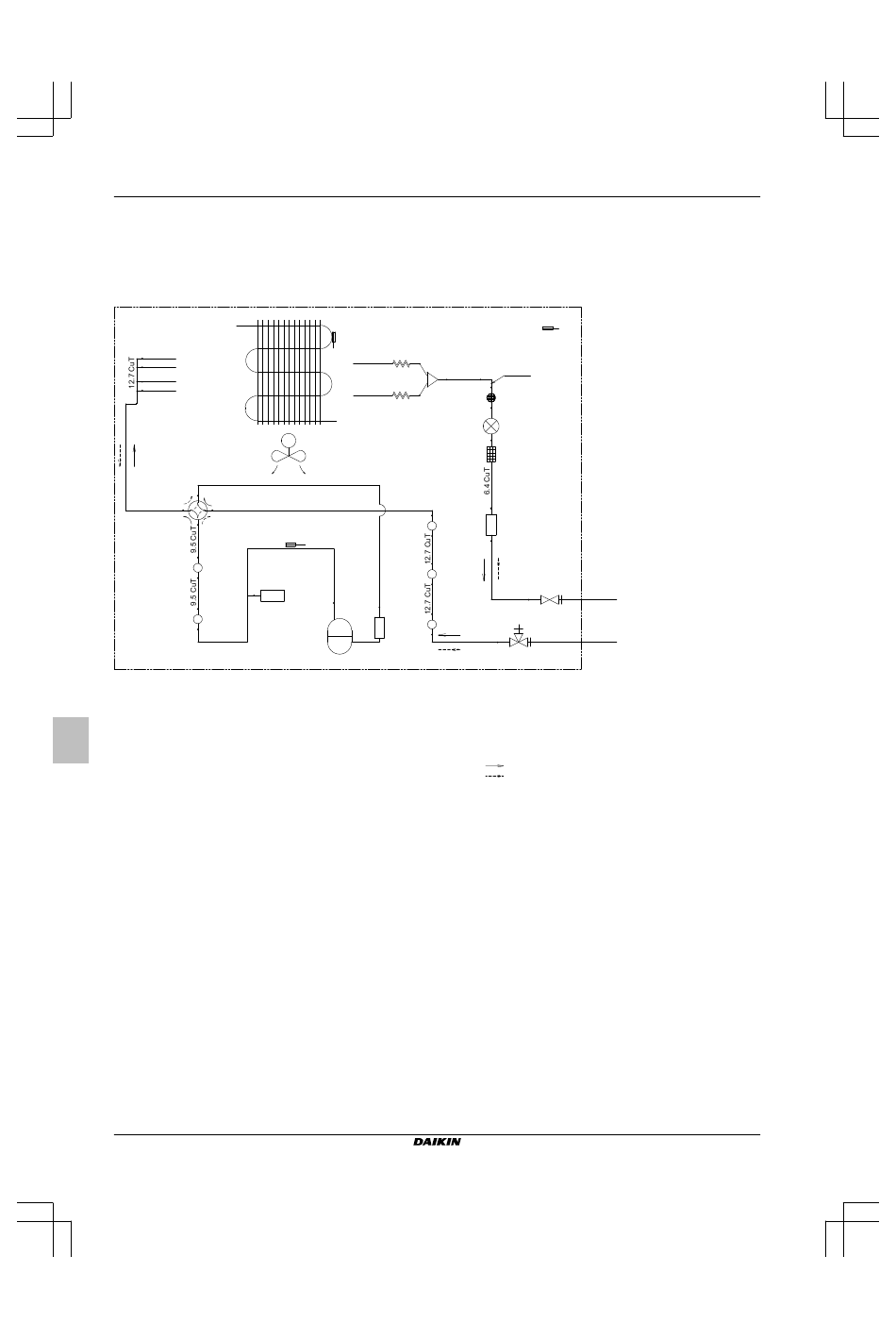

12.2.1 Schéma de tuyauterie: unité extérieure
Catégories PED d'équipement:
RXF50D
7.0 CuT
k
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
l
12.7 CuT
m
HPS
m
9.5 CuT
a Tuyauterie du liquide à installer
b Tuyauterie de gaz à installer
c Vanne d'arrêt du liquide
d Vanne d'arrêt de gaz
e Collecteur de liquide
f Filtre
g Détendeur électronique
h Silencieux avec filtre
i Tube capillaire
j1 Thermistance de température extérieure
j2 Thermistance de l'échangeur de chaleur
Manuel d'installation
42
▪ Pressostats haute pression: catégorie IV,
▪ Compresseur: catégorie II;
▪ Autre équipement: art. 4§3.
j2
i
4.0 CuT
6.4 CuT
i
4.0 CuT
M
12.7 CuT
m
j3
m
m
o
n
j1
6.4 CuT
h
g
f
e
c a
6.4 CuT
6.4 CuT
b
12.7 CuT
d 12.7 CuT
j3 Thermistance du tuyau d'évacuation
k Echangeur thermique
l Vanne à 4 voies (MARCHE: chauffage)
m Silencieux
n Compresseur
o Accumulateur
HPS Pressostat haute pression (réinitialisation automatique)
M Ventilateur
Débit de réfrigérant: refroidissement
Débit de réfrigérant: chauffage
RXF50~71D5V1B
Série Split R32
3P645642-2E – 2021.10
