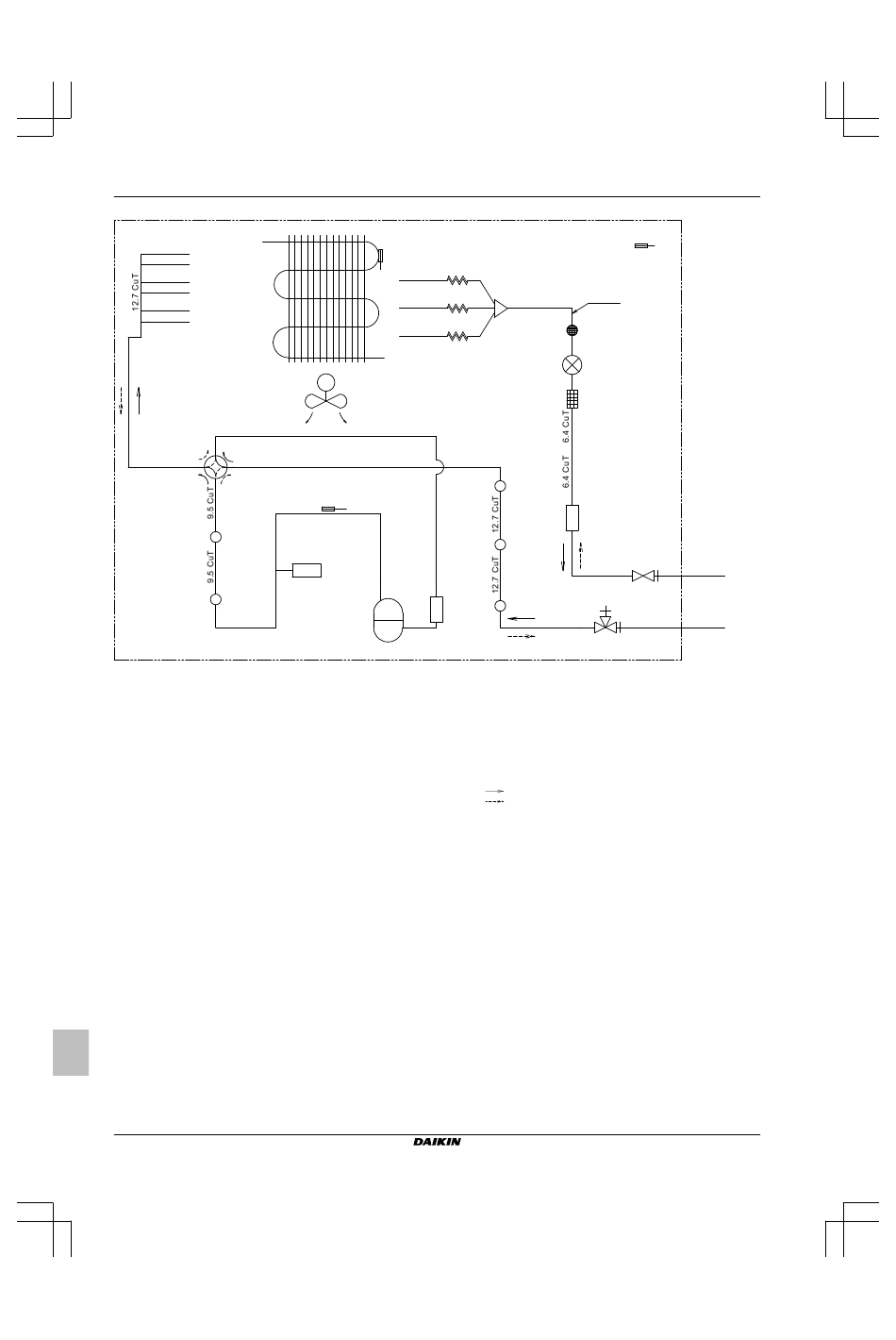

12 Технические данные
RXF60D, RXF71D
7.0 CuT
7.0 CuT
7.0 CuT
k
7.0 CuT
7.0 CuT
7.0 CuT
l
12.7 CuT
m
m
9.5 CuT
a Трубопровод жидкого хладагента по месту установки
оборудования
b Трубопровод газообразного хладагента по месту
установки оборудования
c Запорный вентиль в контуре жидкого хладагента
d Запорный вентиль трубопровода газообразного
хладагента
e Приемник жидкости
f Фильтр
g Электронный расширительный клапан
h Глушитель с фильтром
i Капиллярная трубка
j1 Термистор наружной температуры
j2 Термистор теплообменника
Руководство по монтажу
126
j2
4.0 CuT
4.0 CuT
4.0 CuT
M
12.7 CuT
12.7 CuT
j3
HPS
o
n
j1
i
i 6.4 CuT
6.4 CuT
h
i
g
f
m
e
m
6.4 CuT
m
12.7 CuT
d
j3 Термистор трубопровода нагнетания
k Теплообменник
l 4-ходовой клапан (ВКЛ: обогрев)
m Глушитель
n Компрессор
o Аккумулятор
HPS Реле высокого давления (с автоматическим сбросом)
M Лопастной вентилятор
Поток хладагента в режиме охлаждения
Поток хладагента в режиме обогрева
Серия сплит-систем с хладагентом R32
a
c
6.4 CuT
b
12.7 CuT
RXF50~71D5V1B
3P645642-2E – 2021.10
