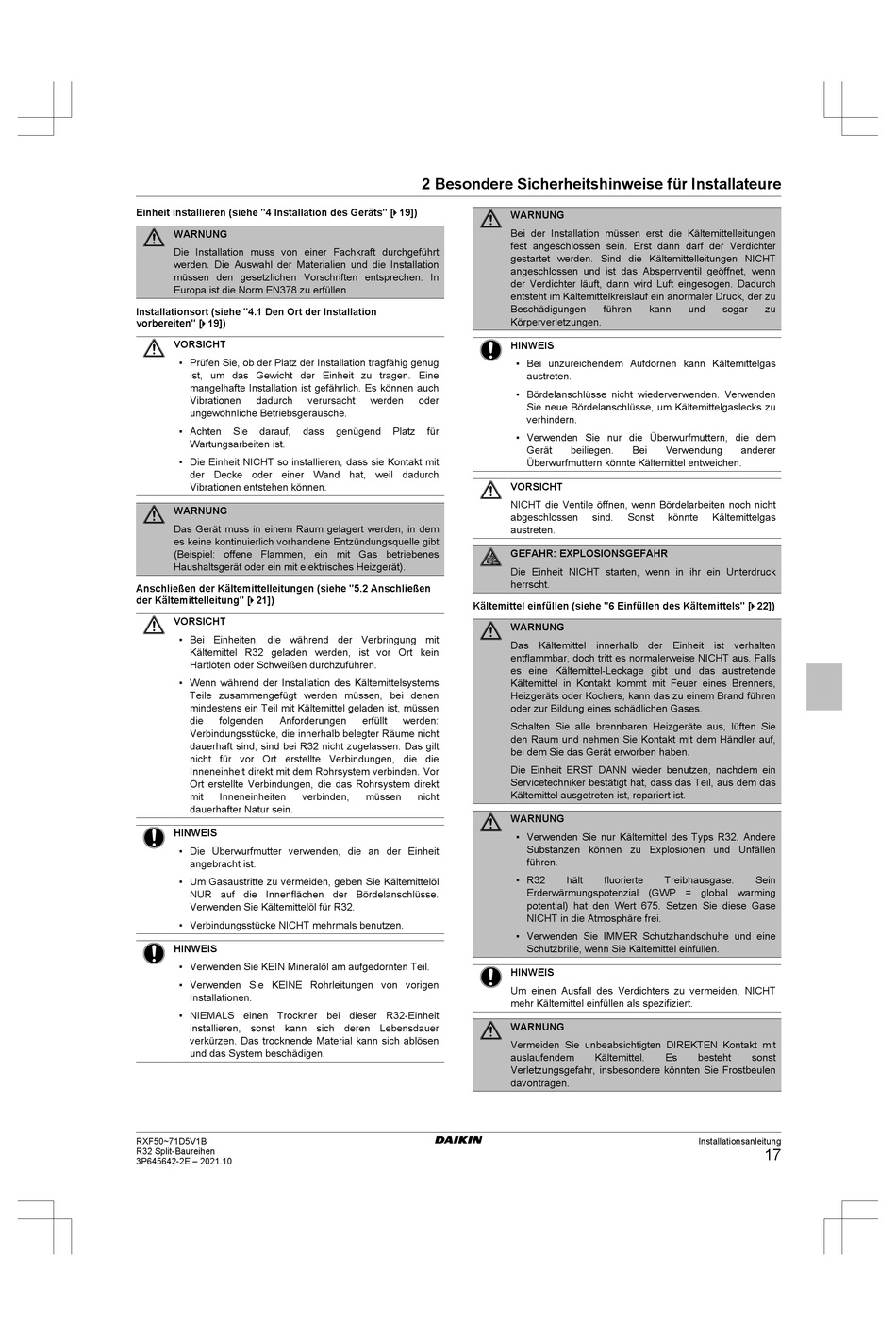

Besondere Sicherheitshinweise Für Installateure - Daikin R32 Split Serie Installationsanleitung

Einheit installieren (siehe "4 Installation des Geräts" [ 4 19])
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
Installationsort (siehe "4.1 Den Ort der Installation
vorbereiten" [ 4 19])
VORSICHT
▪ Prüfen Sie, ob der Platz der Installation tragfähig genug
ist, um das Gewicht der Einheit zu tragen. Eine
mangelhafte Installation ist gefährlich. Es können auch
Vibrationen dadurch
ungewöhnliche Betriebsgeräusche.
▪ Achten Sie darauf, dass
Wartungsarbeiten ist.
▪ Die Einheit NICHT so installieren, dass sie Kontakt mit
der Decke oder einer Wand hat, weil dadurch
Vibrationen entstehen können.
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
Anschließen der Kältemittelleitungen (siehe "5.2 Anschließen
der Kältemittelleitung" [ 4 21])
VORSICHT
▪ Bei Einheiten, die während der Verbringung mit
Kältemittel R32 geladen werden, ist vor Ort kein
Hartlöten oder Schweißen durchzuführen.
▪ Wenn während der Installation des Kältemittelsystems
Teile zusammengefügt werden müssen, bei denen
mindestens ein Teil mit Kältemittel geladen ist, müssen
die folgenden Anforderungen
Verbindungsstücke, die innerhalb belegter Räume nicht
dauerhaft sind, sind bei R32 nicht zugelassen. Das gilt
nicht für vor Ort erstellte Verbindungen, die die
Inneneinheit direkt mit dem Rohrsystem verbinden. Vor
Ort erstellte Verbindungen, die das Rohrsystem direkt
mit Inneneinheiten verbinden,
dauerhafter Natur sein.
HINWEIS
▪ Die Überwurfmutter verwenden, die an der Einheit
angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
NUR auf die Innenflächen der Bördelanschlüsse.
Verwenden Sie Kältemittelöl für R32.
▪ Verbindungsstücke NICHT mehrmals benutzen.
HINWEIS
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen
Installationen.
▪ NIEMALS einen Trockner bei dieser R32-Einheit
installieren, sonst kann sich deren Lebensdauer
verkürzen. Das trocknende Material kann sich ablösen
und das System beschädigen.
RXF50~71D5V1B
R32 Split-Baureihen
3P645642-2E – 2021.10
2 Besondere Sicherheitshinweise für Installateure
verursacht werden oder
genügend Platz für
Kältemittel einfüllen (siehe "6 Einfüllen des Kältemittels" [ 4 22])
erfüllt werden:
müssen nicht
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen
fest angeschlossen sein. Erst dann darf der Verdichter
gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn
der Verdichter läuft, dann wird Luft eingesogen. Dadurch
entsteht im Kältemittelkreislauf ein anormaler Druck, der zu
Beschädigungen führen kann
Körperverletzungen.
HINWEIS
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät beiliegen. Bei Verwendung
Überwurfmuttern könnte Kältemittel entweichen.
VORSICHT
NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht
abgeschlossen sind. Sonst könnte
austreten.
GEFAHR: EXPLOSIONSGEFAHR
Die Einheit NICHT starten, wenn in ihr ein Unterdruck
herrscht.
WARNUNG
Das Kältemittel innerhalb der Einheit ist verhalten
entflammbar, doch tritt es normalerweise NICHT aus. Falls
es eine Kältemittel-Leckage gibt und das austretende
Kältemittel in Kontakt kommt mit Feuer eines Brenners,
Heizgeräts oder Kochers, kann das zu einem Brand führen
oder zur Bildung eines schädlichen Gases.
Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie
den Raum und nehmen Sie Kontakt mit dem Händler auf,
bei dem Sie das Gerät erworben haben.
Die Einheit ERST DANN wieder benutzen, nachdem ein
Servicetechniker bestätigt hat, dass das Teil, aus dem das
Kältemittel ausgetreten ist, repariert ist.
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R32. Andere
Substanzen können zu Explosionen und Unfällen
führen.
▪ R32 hält fluorierte Treibhausgase.
Erderwärmungspotenzial (GWP = global warming
potential) hat den Wert 675. Setzen Sie diese Gase
NICHT in die Atmosphäre frei.
▪ Verwenden Sie IMMER Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
HINWEIS
Um einen Ausfall des Verdichters zu vermeiden, NICHT
mehr Kältemittel einfüllen als spezifiziert.
WARNUNG
Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit
auslaufendem Kältemittel. Es
Verletzungsgefahr, insbesondere könnten Sie Frostbeulen
davontragen.
und sogar zu
anderer
Kältemittelgas
Sein
besteht sonst
Installationsanleitung
17
