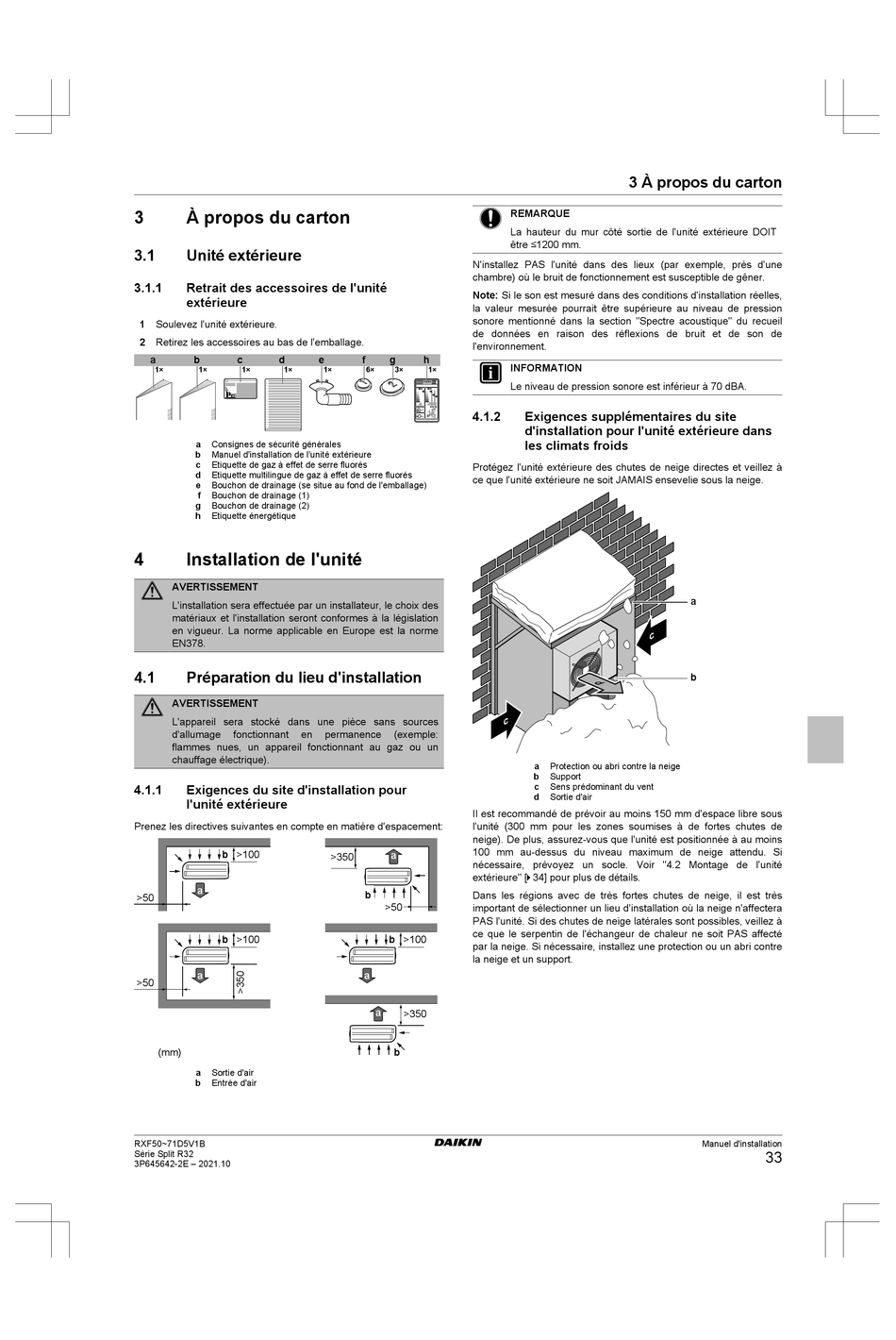

3 À propos du carton
3.1 Unité extérieure
3.1.1 Retrait des accessoires de l'unité
extérieure
1 Soulevez l'unité extérieure.
2 Retirez les accessoires au bas de l'emballage.
a b c d
1× 1× 1× 1×
a Consignes de sécurité générales
b Manuel d'installation de l'unité extérieure
c Etiquette de gaz à effet de serre fluorés
d Etiquette multilingue de gaz à effet de serre fluorés
e Bouchon de drainage (se situe au fond de l'emballage)
f Bouchon de drainage (1)
g Bouchon de drainage (2)
h Etiquette énergétique
4 Installation de l'unité
AVERTISSEMENT
L'installation sera effectuée par un installateur, le choix des
matériaux et l'installation seront conformes à la législation
en vigueur. La norme applicable en Europe est la norme
EN378.
4.1 Préparation du lieu d'installation
AVERTISSEMENT
L'appareil sera stocké dans une pièce sans sources
d'allumage fonctionnant en
flammes nues, un appareil fonctionnant au gaz ou un
chauffage électrique).
4.1.1 Exigences du site d'installation pour
l'unité extérieure
Prenez les directives suivantes en compte en matière d'espacement:
b >100
a
>50
b >100
a
>50
(mm)
a Sortie d'air
b Entrée d'air
RXF50~71D5V1B
Série Split R32
3P645642-2E – 2021.10
N'installez PAS l'unité dans des lieux (par exemple, près d'une
chambre) où le bruit de fonctionnement est susceptible de gêner.
Note: Si le son est mesuré dans des conditions d'installation réelles,
la valeur mesurée pourrait être supérieure au niveau de pression
sonore mentionné dans la section "Spectre acoustique" du recueil
de données en raison des réflexions de bruit et de son de
l'environnement.
e f g h
1× 6× 3× 1×
4.1.2
Protégez l'unité extérieure des chutes de neige directes et veillez à
ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.
permanence (exemple:
Il est recommandé de prévoir au moins 150 mm d'espace libre sous
l'unité (300 mm pour les zones soumises à de fortes chutes de
neige). De plus, assurez-vous que l'unité est positionnée à au moins
a 100 mm au-dessus du niveau maximum de neige attendu. Si
>350
nécessaire, prévoyez un socle. Voir "4.2 Montage de l'unité
extérieure" [ 4 34] pour plus de détails.
b
Dans les régions avec de très fortes chutes de neige, il est très
>50
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
b >100
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
a
a
>350
b
3 À propos du carton
REMARQUE
La hauteur du mur côté sortie de l'unité extérieure DOIT
être ≤1200 mm.
INFORMATION
Le niveau de pression sonore est inférieur à 70 dBA.
Exigences supplémentaires du site
d'installation pour l'unité extérieure dans
les climats froids
c
c
a Protection ou abri contre la neige
b Support
c Sens prédominant du vent
d Sortie d'air
a
b
Manuel d'installation
33
