DRUCK-FLOW-CHARAKTERISTIK

Horizontale Körperposition
Nachfolgend sind die Druck-Flow-Charakteris-
tiken der Differenzdruckeinheit des M.blue für
die Druckstufen 0, 5, 10 und 15 cmH
horizontalen Ventilposition dargestellt.
O in der
2

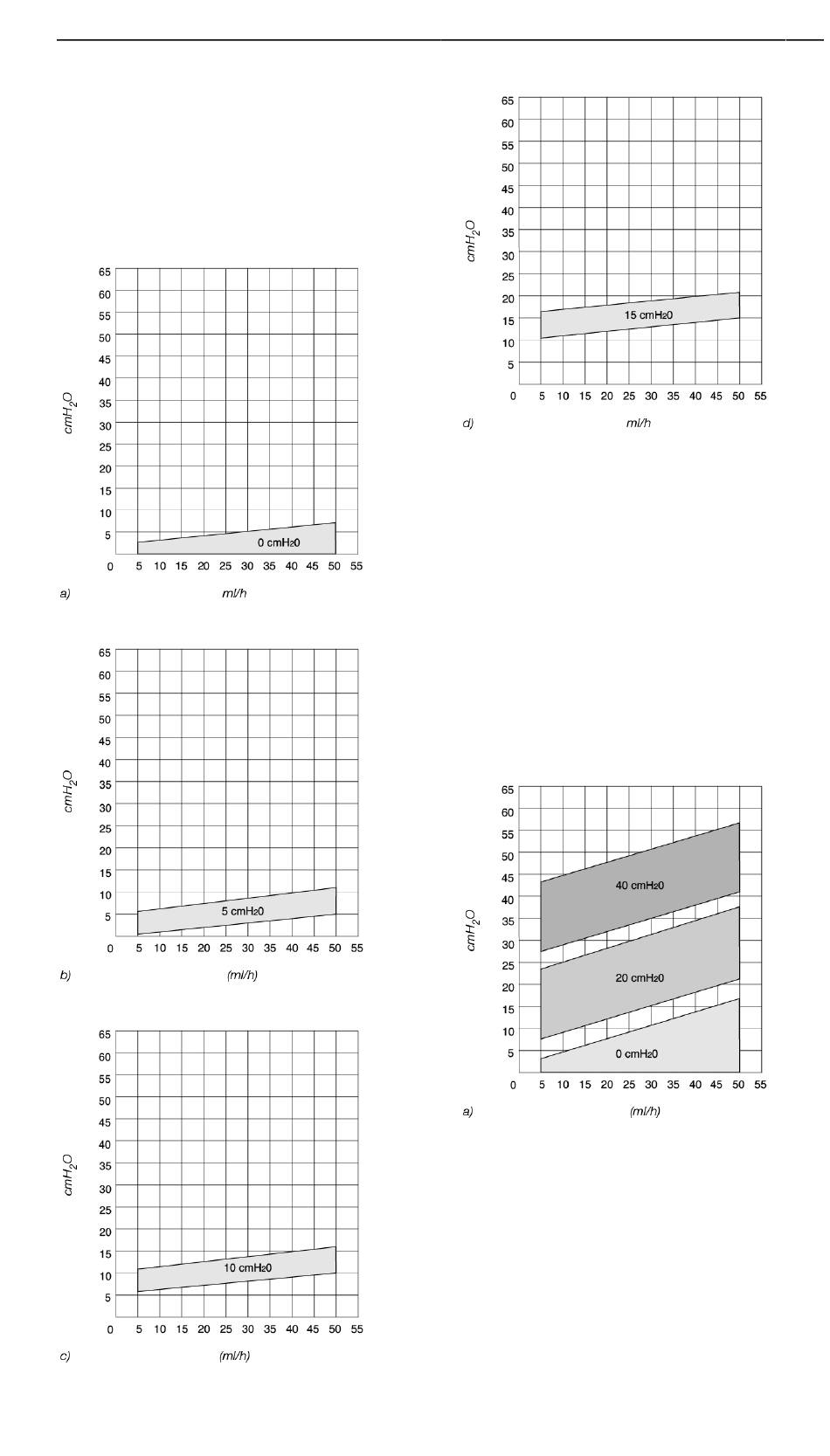

Abb. 21: Druck (cmH
Druck-Flow-Charakteristiken ausgewählter Druckstu-
fen des M.blue in der horizontalen Körperposition
Vertikale Körperposition
In der vertikalen Körperlage setzt sich der Öff-
nungsdruck des M.blue aus der Einstellung
der Differenzdruckeinheit und der verstellbaren
Gravitationseinheit zusammen. Nachfolgend ist
die Druck-Flow-Charakteristik für verschiedene
Druckstufeneinstellungen in der vertikalen Kör-
perposition dargestellt.
