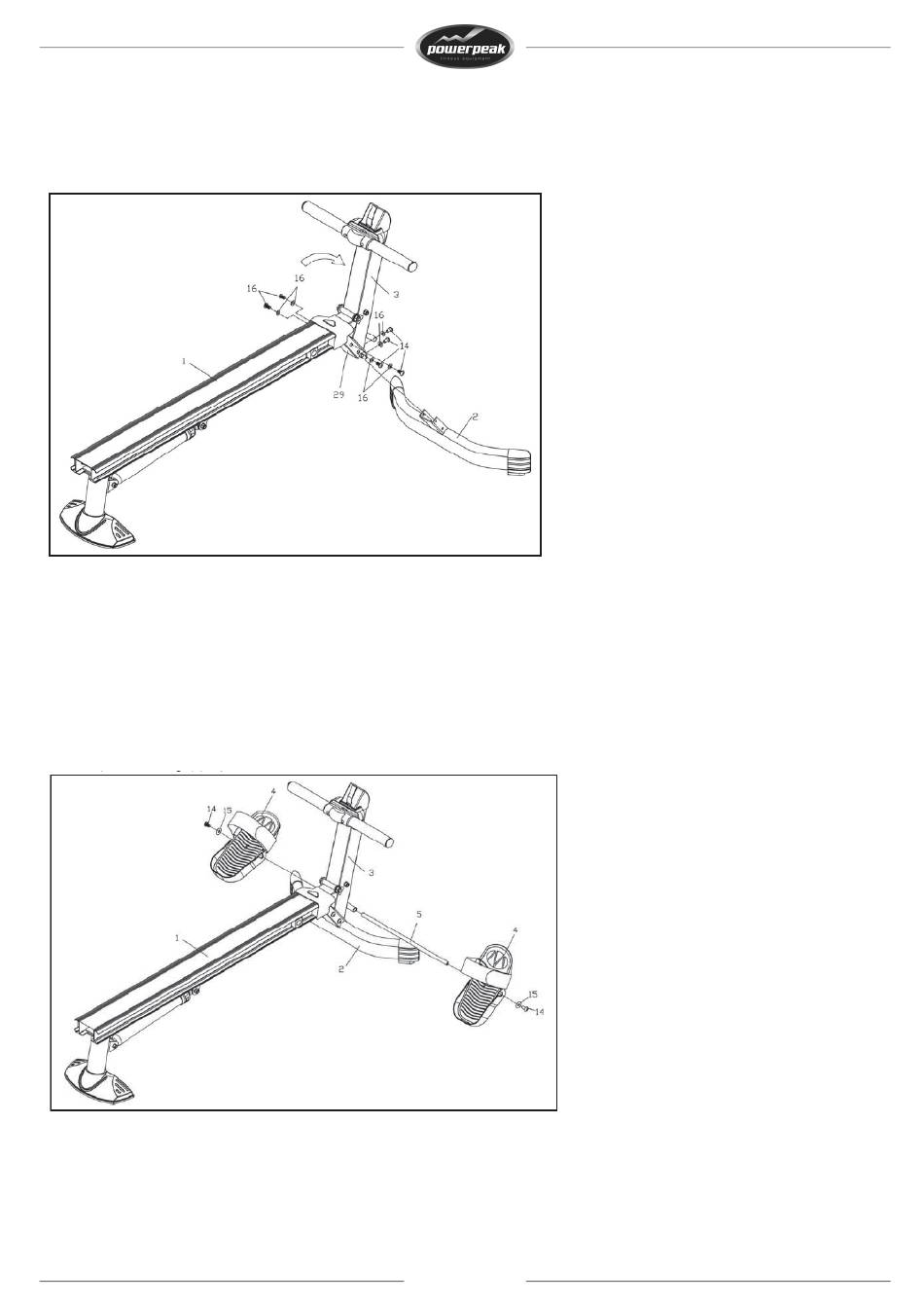

Stap 2
Breng het haakje van de voorste stabilisator (2) in het draagstuk voorzijde (29). Klap de voorste staander
(3) uit op het draagstuk voorzijde (29), bevestig het draagstuk voorzijde (29), de voorste staander (3) en
de voorste stabilisator (2) samen met bouten (M8 x 15mm) (14) en ringen (M8) (16). Draai de bouten
pas vast als alle zes de bouten bevestigd zijn.
Stap 3
Voeg de pedaalstang (5) door de gaten van de voorste staander (3). Plaats een pedaal (4) op ieder
uiteinde van de pedaalstang (5) en duw ze beide richting de voorste staander (3). Bevestig vervolgens de
pedalen (4) met bouten (M8 x 15mm) (14) en grote ringen (M8) (15) aan beide uiteinden van de
pedaalstang (5).
Let op: U heeft twee inbussleutels nodig om de bouten (M8 x 15mm) (14) aan beide uiteinden van de
pedaalstang (5) op hetzelfde moment vast te draaien.
8
