Zulässige Geräteausführungen; Messumformer - KROHNE OPTIMASS 6400 Zusatzanleitung

EINLEITUNG
1

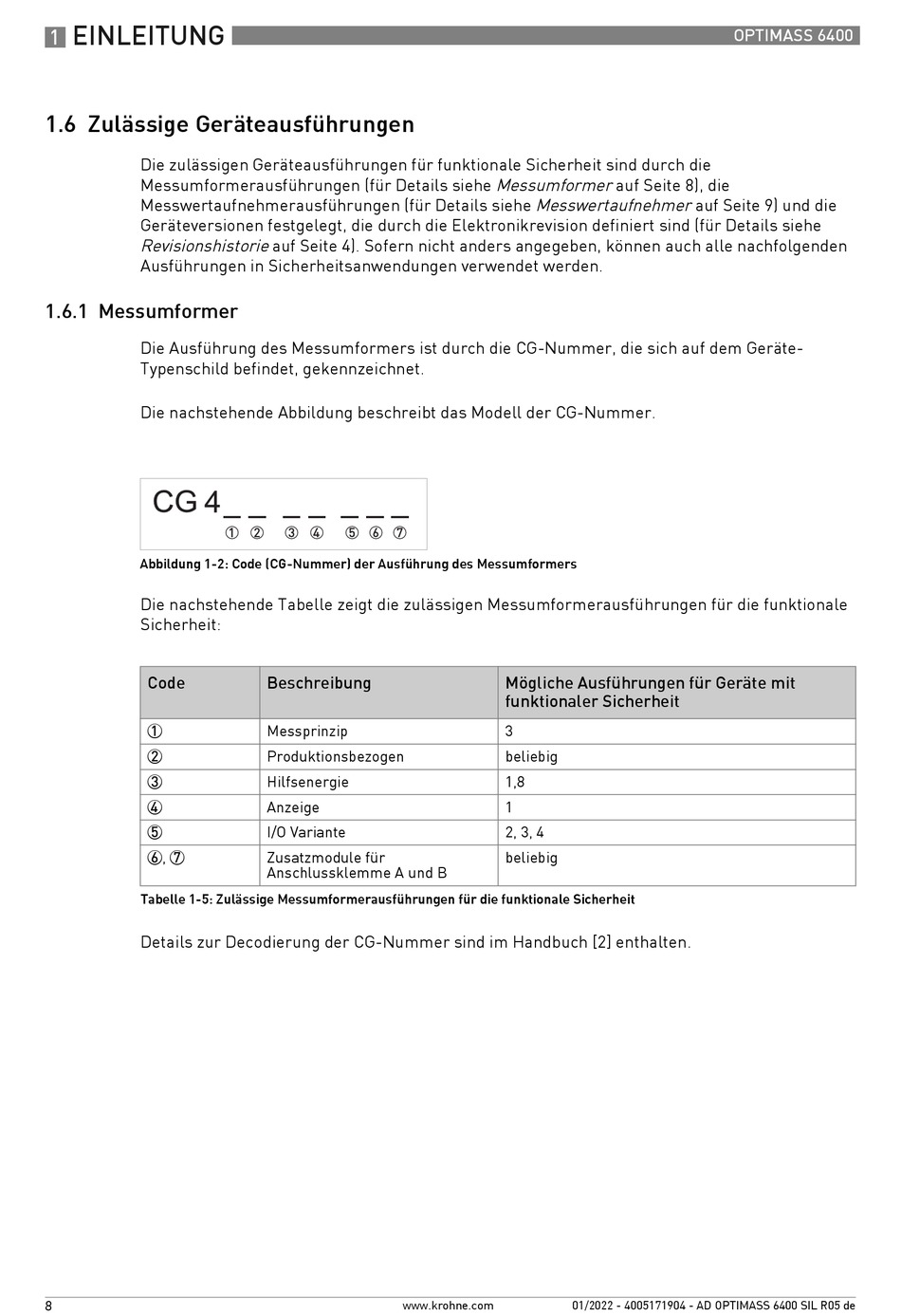

1.6 Zulässige Geräteausführungen
Die zulässigen Geräteausführungen für funktionale Sicherheit sind durch die
Messumformerausführungen (für Details siehe Messumformer auf Seite 8), die
Messwertaufnehmerausführungen (für Details siehe Messwertaufnehmer auf Seite 9) und die
Geräteversionen festgelegt, die durch die Elektronikrevision definiert sind (für Details siehe
Revisionshistorie auf Seite 4). Sofern nicht anders angegeben, können auch alle nachfolgenden
Ausführungen in Sicherheitsanwendungen verwendet werden.

1.6.1 Messumformer

Die Ausführung des Messumformers ist durch die CG-Nummer, die sich auf dem Geräte-
Typenschild befindet, gekennzeichnet.
Die nachstehende Abbildung beschreibt das Modell der CG-Nummer.
Abbildung 1-2: Code (CG-Nummer) der Ausführung des Messumformers
Die nachstehende Tabelle zeigt die zulässigen Messumformerausführungen für die funktionale
Sicherheit:
Code
1
2
3
4
5
6, 7
Tabelle 1-5: Zulässige Messumformerausführungen für die funktionale Sicherheit
Details zur Decodierung der CG-Nummer sind im Handbuch [2] enthalten.
8
Beschreibung
Messprinzip
Produktionsbezogen
Hilfsenergie
Anzeige
I/O Variante
Zusatzmodule für
Anschlussklemme A und B
www.krohne.com
Mögliche Ausführungen für Geräte mit
funktionaler Sicherheit
3
beliebig
1,8
1
2, 3, 4
beliebig
01/2022 - 4005171904 - AD OPTIMASS 6400 SIL R05 de
OPTIMASS 6400
